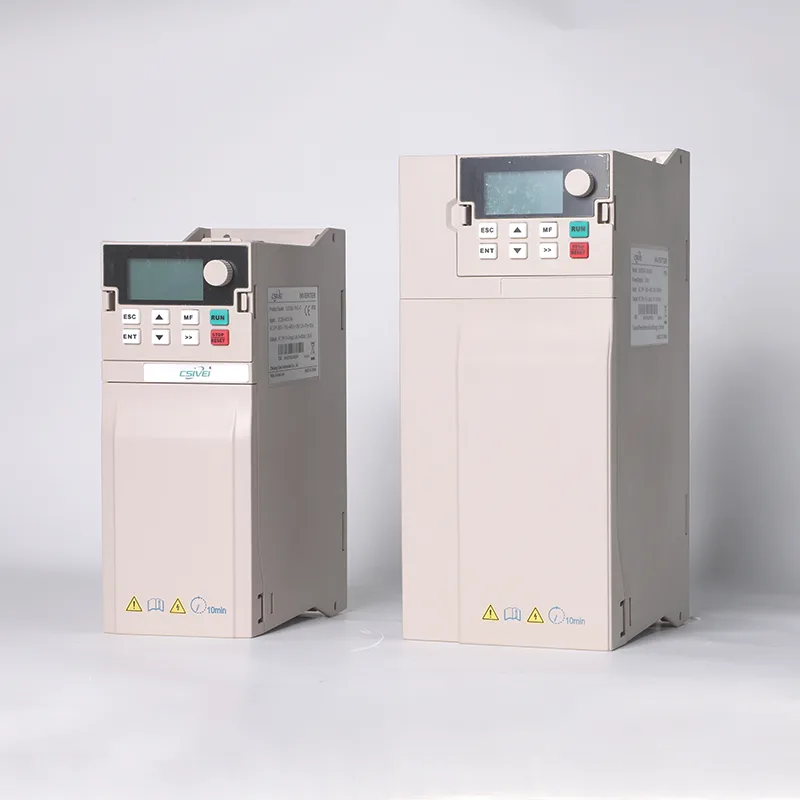

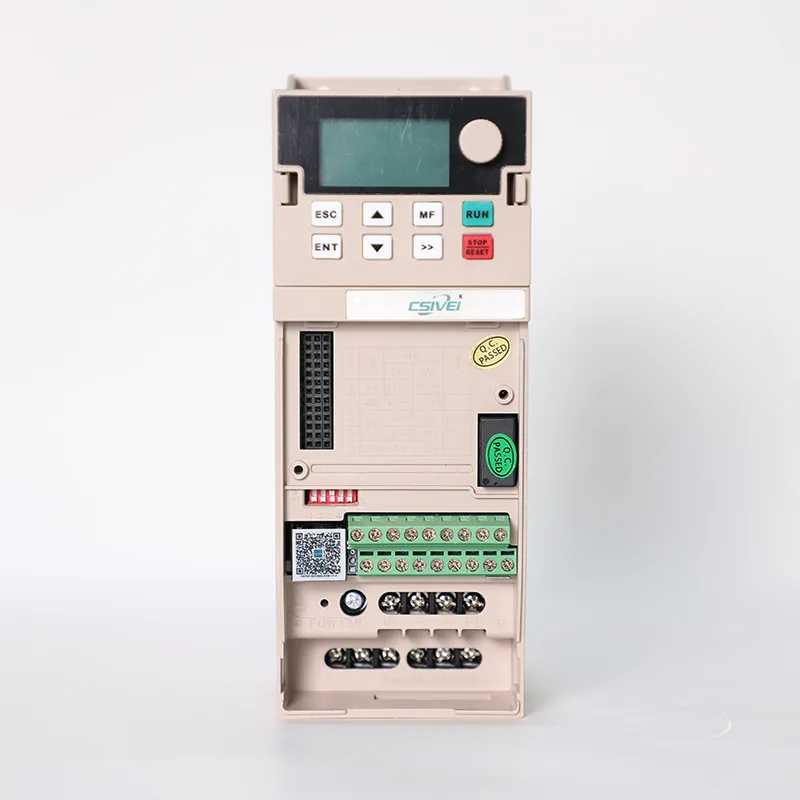

CSIVEI فیکٹری کی اعلیٰ کارکردگی 1 فیز ان 3 فیز آؤٹ 11kw پمپ انورٹر تھری فیز سولر پمپنگ سسٹمز کے لیے ایک کمپیکٹ، اعلی کارکردگی والا حل ہے۔ یہ ایم پی پی ٹی الگورتھم کو 99 فیصد تک ٹریکنگ کی کارکردگی کے ساتھ شامل کرتا ہے، جس سے بیٹریوں کے بغیر شمسی صفوں سے براہ راست رابطہ قائم ہوتا ہے۔ ڈرائیو V/F اور ویکٹر کنٹرول دونوں کو سپورٹ کرتی ہے، کم شعاع ریزی کے باوجود ہموار پمپ اسٹارٹ اپ کو یقینی بناتی ہے۔ بلٹ ان پروٹیکشن فنکشنز میں اوور وولٹیج، انڈر وولٹیج، اوور کرنٹ، ڈرائی رن اور پائپ پھٹنے کا پتہ لگانا شامل ہیں۔ آئی پی 20 انکلوژر ساتھ ساتھ بڑھنے کی اجازت دیتا ہے۔ چھوٹے کھیت کی آبپاشی، باغیچے کے چشموں اور دور دراز علاقوں میں پانی کی منتقلی کے لیے مثالی۔ CSIVEI آسان کمیشننگ کے ساتھ قابل اعتماد کارکردگی فراہم کرتا ہے۔
| ماڈل | 1 فیز ان 3 فیز آؤٹ 11 کلو واٹ پمپ انورٹر |
| ان پٹ وولٹیج | AC,1PH,220V(-15%)~240V(+10%) |
| AC,3PH,380V(-15%)~440V(+10%) | |
| شرح شدہ تعدد | 50/60Hz |
| تعدد کی حد | ±5% (47.5~63Hz) |
| آؤٹ پٹ وولٹیج | 0-آؤٹ پٹ وولٹیج |
| آؤٹ پٹ فریکوئنسی | 0.1~500Hz |
| سب سے زیادہ تعدد | ویکٹر کنٹرول: 0 ~ 500Hz |
| V/F کنٹرول: 0 ~ 500HZ | |
| کیریئر فریکوئنسی | 0.8KHz~8KHz |
| لوڈ کی خصوصیات کے مطابق کیریئر فریکوئنسی کو خود بخود ایڈجسٹ کیا جاسکتا ہے۔ | |
| ان پٹ فریکوئنسی ریزولوشن | ڈیجیٹل ترتیب: 0.01Hz |
| نقلی ترتیب: زیادہ سے زیادہ تعدد x 0.025% | |
| کنٹرول کا طریقہ | SVC اوپن لوپ ویکٹر کنٹرول |
| V/F اوپن لوپ اسپیڈ کنٹرول | |
| ٹارک شروع ہو رہا ہے۔ | 0.5Hz/150%(SVC) |
| رفتار کی حد | 1:100 (SVC) |
| رفتار استحکام کی درستگی | ±0.5%(SVC) |
| اوورلوڈ کی گنجائش | 150% شرح شدہ موجودہ: 60s، 170% شرح شدہ موجودہ: 12s، 190% شرح شدہ موجودہ: 1.5s |
| ٹارک میں اضافہ | خودکار ٹارک بوسٹ؛ دستی ٹارک بوسٹ: 0.1% ~ 30.0% |
| V/F وکر | تین طریقے: 1. لکیری؛ 2. ملٹی فوکل؛ 3. پاور ٹائپ V/F وکر |
| V/F علیحدگی | 2 طریقے: مکمل طور پر علیحدہ؛ نیم علیحدہ |
| سرعت اور تنزلی وکر | لکیری یا S-کرو ایکسلریشن اور سست روی کے طریقے۔ دو قسم کے سرعت اور سستی کے اوقات، 0.0 ~ 6500.0s کی ٹائم رینج کے ساتھ |
| ڈی سی بریک لگانا | ڈی سی بریک فریکوئنسی: 0.00Hz ~ زیادہ سے زیادہ فریکوئنسی |
| بریک کا وقت: 0.0s ~ 36.0s | |
| بریک آپریشن کی موجودہ قیمت: 0.0٪ ~ 100.0٪ | |
| جوگ کنٹرول | جوگ فریکوئنسی رینج: 0.00Hz سے زیادہ سے زیادہ فریکوئنسی۔ جوگ ایکسلریشن اور سست رفتاری کا وقت: 0.0s سے 6500.0s |
| بلٹ ان PID | یہ آسانی سے پروسیس کنٹرول بند لوپ کنٹرول سسٹم حاصل کرسکتا ہے۔ |
| اے وی آر | جب گرڈ وولٹیج تبدیل ہوتا ہے، تو یہ خود بخود مسلسل آؤٹ پٹ وولٹیج کو برقرار رکھ سکتا ہے۔ |
| ٹارک کی حد بندی اور کنٹرول | "Excavator" کی خصوصیات خود بخود آپریشن کے دوران ٹارک کو محدود کرتی ہیں تاکہ بار بار ہونے والے دوروں کو روکا جا سکے۔ |
دیہی کمیونٹی کو پانی کی فراہمی کے لیے ڈیزائن کیا گیا، یہ VFD پاور پمپ کرتا ہے جو بورہول، ندیوں، یا ذخائر سے پانی کو بلند اسٹوریج ٹینک یا براہ راست تقسیم کرنے والے نیٹ ورکس تک پہنچاتا ہے۔ نظام خود بخود کام کرتا ہے: جب شمسی توانائی کافی ہوتی ہے، پمپ ٹینک کو بھرتا ہے۔ جب ٹینک بھر جاتا ہے، ڈرائیو مکینیکل زندگی کو محفوظ رکھتے ہوئے سلیپ موڈ میں داخل ہو جاتی ہے۔ گاؤں کے پانی کے کھوکھے، اسکول کے پانی کے نظام، اور صحت کے کلینک کی فراہمی کے لیے مثالی۔ بلٹ ان PID بلند ٹینکوں میں مسلسل دباؤ کو یقینی بناتا ہے، جبکہ MPPT الگورتھم ابر آلود دنوں میں بھی سولر پینلز سے زیادہ سے زیادہ طاقت نکالتا ہے۔ یہ محلول ڈیزل یا گرڈ پر انحصار کے بغیر پینے اور صفائی ستھرائی کے لیے صاف، کم قیمت پانی فراہم کرتا ہے۔
شمسی پانی کے نظام میں پمپ کو نقصان سے بچانا بہت ضروری ہے۔ CSIVEI 1 فیز ان 3 فیز آؤٹ 11kw پمپ انورٹر میں پمپ کے لیے مخصوص تحفظات کا ایک جامع سوٹ شامل ہے:
● ڈرائی رن پروٹیکشن – کرنٹ، پاور یا اختیاری فلو سینسر مانیٹر کرتا ہے۔ جب پانی کا منبع ختم ہوجاتا ہے تو پمپ کو روکتا ہے اور طے شدہ وقفہ کے بعد خود بخود دوبارہ کوشش کرتا ہے۔
● پائپ پھٹنا / کم بہاؤ کا پتہ لگانا - اچانک کرنٹ گرنے کا پتہ لگاتا ہے جو پائپ پھٹنے یا لیک ہونے کی نشاندہی کرتا ہے، سیلاب کو روکنے کے لیے بند ہوجاتا ہے۔
● اوور کرنٹ اور اوور لوڈ پروٹیکشن – ریت، اسکیلنگ، یا بیئرنگ کی خرابی کی وجہ سے پمپ کو زیادہ گرم ہونے سے روکتا ہے۔
● انڈر وولٹیج اور اوور وولٹیج بند – غیر مستحکم شمسی ان پٹ سے ڈرائیو اور موٹر کی حفاظت کرتا ہے۔
● مخالف معکوس آبپاشی – جب پمپ رک جاتا ہے، تو موٹر کو پیچھے کی طرف گھمانے والے پانی کے بہاؤ کو روکنے کے لیے ایک چیک والو کو کنٹرول کیا جا سکتا ہے۔
یہ تحفظات پمپ کی زندگی کو بڑھاتے ہیں، دیکھ بھال کے دوروں کو کم کرتے ہیں، اور دور دراز کے شمسی تنصیبات میں پانی کی قابل اعتماد ترسیل فراہم کرتے ہیں۔
Q1: کیا اس ڈرائیو میں ریموٹ مانیٹرنگ کے لیے Wi-Fi یا سیلولر بلٹ ان ہے؟
A: ڈرائیو میں RS485 Modbus RTU پورٹ ہے۔ وائرلیس مانیٹرنگ کو فعال کرنے کے لیے، ایک بیرونی گیٹ وے شامل کریں (جیسے، CSIVEI CloudBox) جو Wi‑Fi، Ethernet، یا 4G کے ذریعے جڑتا ہے۔ گیٹ وے ڈیٹا کو CSIVEI کلاؤڈ یا فریق ثالث پلیٹ فارمز پر اپ لوڈ کرتا ہے۔
Q2: کیا میں بیٹریوں کے بغیر سولر پینلز سے براہ راست پمپ چلا سکتا ہوں؟
A: ہاں۔ CSIVEI 1 فیز ان 3 فیز آؤٹ 11kw پمپ انورٹر براہ راست سولر ٹو پمپ آپریشن کے لیے ڈیزائن کیا گیا ہے۔ یہ پمپ کے لیے پینلز سے متغیر DC کو مستحکم AC میں تبدیل کرنے کے لیے MPPT کا استعمال کرتا ہے۔ جب شمسی توانائی پمپ کی حد سے تجاوز کر جاتی ہے تو ڈرائیو خود بخود شروع ہو جاتی ہے اور ناکافی ہونے پر رک جاتی ہے، موٹر کی حفاظت کرتی ہے۔
Q3: کیا مجھے پینل اور ڈرائیو کے درمیان ڈی سی بریکر کی ضرورت ہے؟
A: جی ہاں، حفاظت اور کوڈ کی تعمیل کے لیے ڈی سی ریٹیڈ سرکٹ بریکر یا فیوز ڈس کنیکٹ لازمی ہے۔ CSIVEI ایک 2-پول DC بریکر کی تجویز کرتا ہے جس کا سائز زیادہ سے زیادہ DC کرنٹ سے 1.25x ہو۔
Q4: میں مستقل پریشر موڈ کیسے سیٹ کروں؟
A: 4‑20mA پریشر ٹرانسمیٹر کو اینالاگ ان پٹ AI1 سے جوڑیں۔ پیرامیٹر P.00 = 1 (PID موڈ) سیٹ کریں۔ پھر P.77 (انجینئرنگ یونٹس) میں ہدف کا دباؤ مقرر کریں۔ ڈرائیو شمسی تغیر سے قطع نظر اس دباؤ کو برقرار رکھنے کے لیے پمپ کی رفتار کو ایڈجسٹ کرے گی۔
Q5: اس شمسی VFD کی متوقع عمر کتنی ہے؟
A: مناسب تنصیب کے ساتھ (صاف، خشک، درجہ حرارت کی حد کے اندر)، ڈرائیو عام طور پر 10-15 سال تک چلتی ہے۔ الیکٹرولائٹک کیپسیٹرز گرم ماحول میں تیزی سے بوڑھے ہوتے ہیں – محیط کو 40°C سے کم رکھنے سے زندگی بڑھ جاتی ہے۔ کولنگ پنکھے کو ہر 5-7 سال بعد تبدیل کرنے کی ضرورت پڑسکتی ہے۔
یہ نظام 3 سالوں سے غلطی سے پاک ہے، جس سے کمیونٹی کی صحت اور معاشی سرگرمیاں بدل رہی ہیں۔
