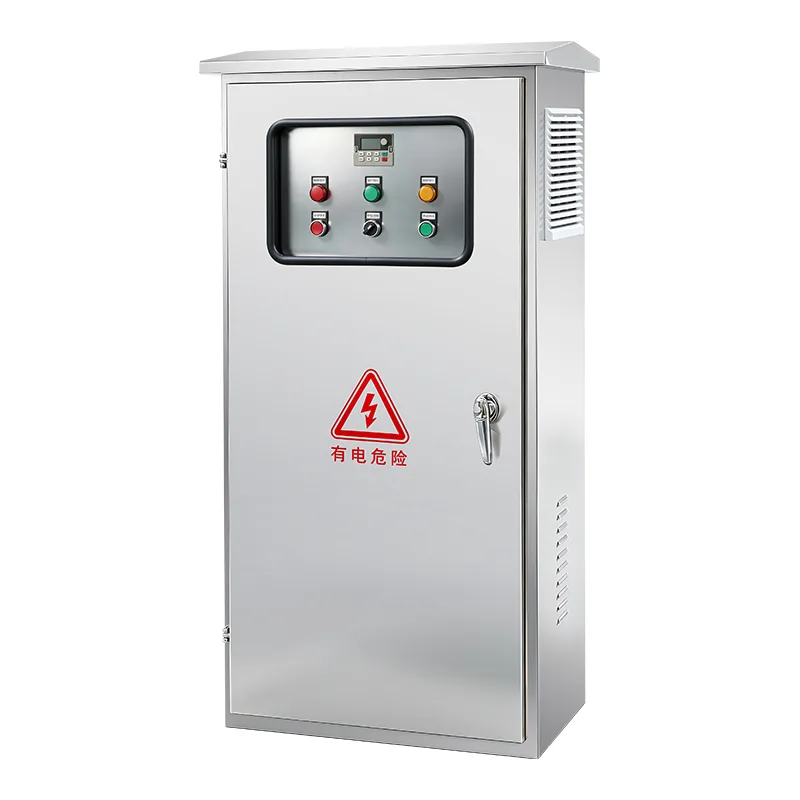

صنعتی کنٹرول کابینہ

کنٹرولر الیکٹرک موٹر سے چلنے والے فائر پمپس (فل وولٹیج، وائی ڈیلٹا، آٹو ٹرانسفارمر، سافٹ اسٹارٹ، اور پارٹ وائنڈنگ اسٹارٹنگ کے طریقے) اور ڈیزل انجن سے چلنے والے فائر پمپس (دوہری بیٹری چارجرز، فیول سولینائیڈ کنٹرول، اور انجن مانیٹرنگ سرکٹس کے ساتھ) کے لیے کنفیگریشن میں دستیاب ہے۔ پاور ریٹنگز 5 HP سے 400 HP تک 208–600 V تھری فیز پر ہیں۔ خودکار آغاز سسٹم ہیڈر میں پریشر ڈراپ سے ہوتا ہے — پریشر ٹرانسڈیوسر یا پریشر سوئچز کے ذریعے محسوس ہوتا ہے — یا ڈیلیج والوز، فائر الارم پینلز، یا مینوئل پل سٹیشنز سے ریموٹ سگنلز کے ذریعے۔ ایک بار شروع ہونے کے بعد، پمپ اس وقت تک چلتا ہے جب تک کہ تمام ابتدائی وجوہات صاف نہ ہو جائیں اور پمپ دستی طور پر یا خود بخود بند ہو جائے، کم از کم رن ٹائمر کے ساتھ مختصر سائیکلنگ کو روکتا ہے۔ مربوط الارم ریموٹ بلڈنگ مینجمنٹ یا فائر الارم سسٹم کنکشن کے لیے وولٹ فری ریلے آؤٹ پٹس کے ساتھ فیز کی ناکامی، فیز ریورسل، موٹر اوورلوڈ، پمپ شروع ہونے میں ناکامی، کم پریشر، اور کنٹرولر آٹو میں نہ ہونے کا احاطہ کرتے ہیں۔ ایک مائیکرو پروسیسر پر مبنی آپریٹر انٹرفیس ہفتہ وار ٹیسٹ ٹائمر کے ساتھ سسٹم پریشر، تھری فیز وولٹیج اور کرنٹ، الارم سٹیٹس اور ایونٹ کی ہسٹری دکھاتا ہے جو سسٹم کی تیاری کی تصدیق کے لیے خود بخود ایک پروگرام شدہ شیڈول پر پمپ کو استعمال کرتا ہے۔ انکلوژر ہیوی گیج اسٹیل سے بنا ہوا ہے جس میں ریڈ پاؤڈر کوٹنگ ہے، NEMA ٹائپ 2 (IEC IP31) کم از کم درجہ بندی کی گئی ہے، بیرونی اور سنکنرن ماحول کے لیے اختیاری NEMA 3R, 4, 4X (IP65) کے ساتھ۔ جنریٹر بیک اپ کے لیے ایک لازمی خودکار ٹرانسفر سوئچ اختیاری طور پر دستیاب ہے۔ کنٹرولر UL UL 218 میں درج ہے، FM کلاس 1321/1323 میں منظور شدہ ہے، اور CE نشان زد ہے، جس میں شپمنٹ سے پہلے ہر یونٹ پر مکمل فیکٹری قبولیت کی جانچ کی جاتی ہے۔

مثالی ایپلی کیشنز

جہاں آگ سے تحفظ کے نظام کی ضمانت کی ضرورت ہوتی ہے، کوڈ کے مطابق پمپ کنٹرول جو ہنگامی صورت حال میں بغیر کسی ناکامی کے کام کرتا ہے، صنعتی کنٹرول کابینہ تصدیق شدہ آغاز، نگرانی، اور تحفظ کی ریڑھ کی ہڈی فراہم کرتی ہے۔

کمرشل ہائی رائز اور آفس بلڈنگز

آفس ٹاورز، ہوٹل، اور مخلوط استعمال کی بلند و بالا عمارتیں اوپری منزلوں پر اسپرنکلر سسٹم کے دباؤ کو برقرار رکھنے کے لیے خودکار صنعتی کنٹرول کیبنٹ پر انحصار کرتی ہیں۔ جب چھڑکنے والا سر کھلتا ہے، نتیجے میں نظام کے دباؤ میں کمی کا فوری طور پر پتہ چل جاتا ہے، اور فائر پمپ کنٹرولر پانی کے بہاؤ کو برقرار رکھنے کے لیے مرکزی پمپ کو شروع کرتا ہے۔ کنٹرولر کے مربوط الارم آؤٹ پٹ مرکزی نگرانی کے لیے عمارت کے فائر الارم پینل سے منسلک ہوتے ہیں، جبکہ ہفتہ وار ٹیسٹ ٹائمر خودکار طور پر پمپ کو مشینی تیاری کی تصدیق کرنے کے لیے مشق کرتا ہے بغیر سہولیات کے عملے کو دستی طور پر ٹیسٹ چلانے کی ضرورت کے۔

صنعتی اور مینوفیکچرنگ پلانٹس

فیکٹریاں، گودام، کیمیکل پروسیسنگ پلانٹس، اور پاور سٹیشنز آگ سے بھرے زیادہ ماحول پیش کرتے ہیں جہاں تیزی سے دبانا ضروری ہے۔ ان سہولیات میں فائر پمپ کنٹرولرز کو اکثر کم وولٹیج والے اسٹارٹرز کے ساتھ ترتیب دیا جاتا ہے تاکہ پلانٹ کے برقی نظاموں پر انرش کرنٹ کو محدود کیا جا سکے۔ خطرناک علاقوں میں سائٹس کے لیے، کنٹرولر کو کلاسیفائیڈ زون سے اندرونی طور پر محفوظ ریموٹ اسٹارٹ ان پٹ کے ساتھ نصب کیا جاتا ہے۔ کنٹرولر انکلوژرز پلانٹ کے حالات کے مطابق مخصوص کیے گئے ہیں - سیمنٹ اور لکڑی کی پروسیسنگ کے لیے ڈسٹ ٹائٹ سے لے کر کیمیائی ماحول کے لیے سنکنرن مزاحم۔

میونسپل واٹر سپلائی اور پبلک انفراسٹرکچر

ہوائی اڈوں، کنونشن مراکز، ہسپتالوں، اسٹیڈیموں، اور سرکاری عمارتوں کو کوڈ کے مطابق فائر پمپ کنٹرول کی ضرورت ہوتی ہے جو فہرست سازی اور منظوری کے اعلیٰ ترین معیارات پر پورا اترتا ہے۔ ان پبلک سیکٹر پراجیکٹس کے لیے مخصوص کنٹرولرز کو عام طور پر UL لسٹنگ اور FM کی منظوری درکار ہوتی ہے، جس میں دستاویزی پیکجز بشمول سنگل لائن ڈایاگرام، ٹیسٹ سرٹیفکیٹ، اور انسٹالیشن مینوئل شامل ہیں۔ پیپر لیس ٹرینڈ لاگنگ کے ساتھ پریشر ٹرانسڈیوسر انٹرفیس فائر مارشلز اور بیمہ کنندگان کو معائنہ کے دوران سسٹم کی تیاری کی تصدیق کرنے کی اجازت دیتا ہے۔

تیل، گیس اور پیٹرو کیمیکل سہولیات

ریفائنریز، ٹینک فارمز، اور آف شور پلیٹ فارمز صنعتی کنٹرول کیبنٹ کا مطالبہ کرتے ہیں جو اعلیٰ خطرے والے ماحول کی انتہائی قابل اعتماد ضروریات کے لیے تیار کی گئی ہیں۔ کنٹرولرز کو اکثر ڈیزل انجن پرائم موورز کے ساتھ ترتیب دیا جاتا ہے جو بلیک سٹارٹ کی صلاحیت کے لیے ڈوئل بیٹری سسٹمز کے ذریعے حمایت یافتہ ہوتے ہیں۔ انکلوژرز NEMA 4X یا IP66 میں نمک کے اسپرے، کیمیائی سنکنرن، اور جیٹ واشنگ کے خلاف مزاحمت کے لیے مخصوص کیے گئے ہیں۔ کنٹرولر کا ایونٹ اور ڈیٹا لاگر ریگولیٹری تعمیل کے لیے قابل سماعت ریکارڈ فراہم کرتا ہے، ہر پمپ اسٹارٹ، پریشر ایونٹ، اور الارم کی حالت کی دستاویز کرتا ہے۔

گودام اور لاجسٹک مراکز

بڑے پیمانے پر تقسیم کے مراکز، کولڈ سٹوریج کی سہولیات، اور ریک اسٹوریج گودام صنعتی کنٹرول کیبنٹ پر انحصار کرتے ہیں تاکہ اعلیٰ قیمت کی انوینٹری کی حفاظت کرنے والے خودکار چھڑکنے والے نظام کی فراہمی ہو سکے۔ چھت کے بڑے علاقوں کو دیکھتے ہوئے، ایک ہی پمپ ہاؤس کے ذریعے متعدد فائر زونز کی حفاظت کی جا سکتی ہے۔ کنٹرولر کا ترتیب وار آغاز میں تاخیر کا فنکشن ایک ہی سپلائی پر متعدد پمپوں کو بیک وقت شروع کرنے سے روکتا ہے، وولٹیج کے گرنے سے بچتا ہے۔

ڈیزل انجن اسٹینڈ بائی سسٹمز

جہاں الیکٹرک یوٹیلیٹی سپلائی ناقابل بھروسہ ہے، یا جہاں سائٹ کوڈز کے لیے ثانوی پاور سورس کی ضرورت ہوتی ہے، ڈیزل انجن سے چلنے والی انڈسٹریل کنٹرول کیبنٹ گرڈ سے آزاد مکمل خودکار آغاز کی صلاحیت کو برقرار رکھتی ہے۔ کنٹرولر دوہری شروع ہونے والی بیٹریوں کو آزاد سمارٹ چارجرز کے ساتھ برقرار رکھتا ہے جو بیٹری کی حالت کی نگرانی کرتے ہیں اور آپریٹرز کو انحطاط پذیر خلیوں سے آگاہ کرتے ہیں۔ دونوں بیٹریوں پر ہفتہ وار خودکار ٹیسٹ چلتا ہے آپریٹر کی مداخلت کے بغیر انجن کرینکنگ کی تیاری کی تصدیق کرتا ہے۔

تکنیکی گہرا غوطہ

یہ ایک ٹائپ لسٹڈ، فیکٹری میں جمع کردہ کنٹرول پینل ہے جو دباؤ کے قطروں کا پتہ لگانے، فائر پمپ ڈرائیور کو شروع کرنے، خرابیوں کے لیے مانیٹر کرنے، اور الارم کا اعلان کرنے کے لیے بنایا گیا ہے - یہ سب کچھ فائر پمپ روم کے ماحول کے لیے ڈیزائن کردہ کوڈ کے مطابق انکلوژر کے اندر ہے۔

خودکار آغاز کی ترتیب

کنٹرولر فائر پروٹیکشن واٹر مین سے منسلک پریشر ٹرانسڈیوسر یا ڈوئل پریشر سوئچ کے ذریعے سسٹم کے دباؤ کی مسلسل نگرانی کرتا ہے۔ جب دباؤ فیلڈ-ایڈجسٹبل کٹ ان سیٹ پوائنٹ سے نیچے آتا ہے، تو کنٹرولر ابتدائی ترتیب شروع کرتا ہے۔ الیکٹرک موٹر سے چلنے والے کنٹرولرز کے لیے، موٹر کا رابطہ کار بند ہو جاتا ہے اور پمپ پوری رفتار سے تیز ہو جاتا ہے۔ ڈیزل انجن سے چلنے والے کنٹرولرز کے لیے، کنٹرول سرکٹ فیول سولینائیڈ کو توانائی بخشتا ہے، بیٹری 1 پر سٹارٹر موٹر کرینکنگ سائیکل کو شامل کرتا ہے، اور، اگر انجن قابل ترتیب کرینکنگ مدت کے اندر شروع ہونے میں ناکام ہو جاتا ہے، تو لگاتار کرینک کی کوششوں کے لیے خود بخود بیٹری 2 میں تبدیل ہو جاتا ہے۔ ایک چل رہا پتہ لگانے والا سرکٹ - ڈیزل یونٹوں پر جنریٹر آؤٹ پٹ فریکوئنسی یا برقی یونٹوں پر موٹر کرنٹ کی نگرانی - کرینکنگ سائیکل کے کامیاب آغاز اور ختم ہونے کی تصدیق کرتا ہے۔

متعدد ابتدائی وجوہات

خودکار پریشر ڈراپ کا پتہ لگانے کے علاوہ، کنٹرولر جامع نظام کے انضمام کے لیے اضافی اسٹارٹ ان پٹس کو قبول کرتا ہے: فائر کمانڈ سینٹر یا پل اسٹیشن سے ریموٹ مینوئل اسٹارٹ، ڈرائی پائپ یا پری ایکشن والو ایکچیویشن سے ڈیلیج والو اسٹارٹ، اور فلو سوئچ یا ٹیسٹ ٹائمر اسٹارٹ ان پٹ الگ کنفیگر ایبل رن دورانیے کے ساتھ۔ ملٹی پمپ تنصیبات میں، ایک ترتیب وار اسٹارٹ ٹائمر میں تاخیر کا پمپ آہستہ آہستہ شروع ہوتا ہے — پمپ 1 پریشر گرنے پر فوراً شروع ہوتا ہے، پمپ 2 5-10 سیکنڈ کے بعد، پمپ 3 مزید تاخیر کے بعد — ایک ہی سپلائی پر متعدد بڑی موٹروں کے بیک وقت آنے سے روکتا ہے۔

موٹر اور سرکٹ تحفظ

الیکٹرک موٹر سے چلنے والے کنٹرولرز کے لیے، آنے والے پاور سرکٹ کو موٹر ریٹیڈ آئیسولیٹنگ سوئچ اور سرکٹ بریکر کے امتزاج کے ذریعے الگ تھلگ کیا جاتا ہے، میکانکی طور پر آپس میں جڑا ہوا اور ایک ہی بیرونی طور پر نصب ہینڈل کے ذریعے چلایا جاتا ہے۔ انکلوژر کے دروازے کو صرف ایک ٹول سے شکست دی جاتی ہے جب ہینڈل آن پوزیشن میں ہوتا ہے، زندہ حصوں تک غیر مجاز رسائی کو روکتا ہے۔ الگ تھلگ سوئچ کو مکمل موٹر لوڈ کو منقطع کرنے کے لیے درجہ بندی کیا گیا ہے۔ شارٹ سرکٹ برداشت کرنے کی درجہ بندی 100,000 A RMS 480 V پر ہم آہنگ ہے۔ موٹر اوورلوڈ پروٹیکشن فیز نقصان، فیز ریورسل، اور موجودہ عدم توازن کا پتہ لگانے کے ساتھ الیکٹرانک اوورلوڈ ریلے کا استعمال کرتا ہے۔ ڈیزل کنٹرولرز کے لیے، انجن پروٹیکشن سرکٹس کم آئل پریشر، ہائی کولنٹ ٹمپریچر، اوور اسپیڈ، اور شروع ہونے میں ناکامی کی نگرانی کرتے ہیں، کنٹرولر ڈسپلے پر اور ریموٹ الارم آؤٹ پٹس کے ذریعے اعلان کردہ تمام شرائط کے ساتھ۔

مائکرو پروسیسر کنٹرول اور آپریٹر انٹرفیس

کنٹرولر منطق کا انتظام مائیکرو پروسیسر پر مبنی کنٹرول بورڈ کے ذریعہ کیا جاتا ہے جو ابتدائی ترتیب کو انجام دیتا ہے، تمام ان پٹ کی نگرانی کرتا ہے، واقعات کو لاگ کرتا ہے، اور الارم آؤٹ پٹ چلاتا ہے۔ دروازے پر نصب آپریٹر انٹرفیس — LCD ٹیکسٹ ڈسپلے یا کلر ٹچ اسکرین — ریئل ٹائم سسٹم پریشر، تھری فیز وولٹیج اور کرنٹ ریڈنگز، ٹائم اسٹیمپڈ ایونٹ کے ساتھ الارم اسٹیٹس اور ڈیٹا لاگر ریکارڈز، موڈ سلیکشن (آٹو، مینوئل، ٹیسٹ، آف) اور ہفتہ وار ٹیسٹ ٹائمر پروگرامنگ فراہم کرتا ہے۔ تمام پریشر ایڈجسٹمنٹس اور پیرامیٹر سیٹنگز مین انکلوژر ڈور کھولے بغیر، انکلوژر کی سالمیت کو برقرار رکھتے ہوئے اور لائیو پرزوں کی نمائش کیے بغیر معائنہ کی اجازت دیے جا سکتے ہیں۔

الارم اور اعلان کے افعال

معیاری الارم انڈیکیٹرز سگنل: پاور آن، سسٹم فالٹ، فیز فیلیئر، فیز ریورسل، پمپ رننگ، پمپ اسٹارٹ ہونے میں ناکام، موٹر اوورلوڈ، کم پریشر، موٹر لاک آؤٹ، لوکل اسٹارٹ، ریموٹ اسٹارٹ، اور ڈیلیج اسٹارٹ۔ ایک قابل سماعت الارم ہارن دیوار پر نصب ہے۔ ہر الارم کے مطابق وولٹ فری ریلے رابطے عمارت کے فائر الارم سسٹم یا BMS کے ذریعے ریموٹ اعلان کے لیے فراہم کیے جاتے ہیں۔ جب ایک انٹیگرل ٹرانسفر سوئچ شامل کیا جاتا ہے، اضافی اشارے ٹرانسفر سوئچ نارمل، ٹرانسفر سوئچ ایمرجنسی، اور ایمرجنسی آئسولیٹر اوپن کا احاطہ کرتے ہیں۔

انکلوژر اور ماحولیاتی درجہ بندی

کنٹرولر انکلوژر ہیوی گیج اسٹیل سے بنا ہوا ہے جس میں فائر پمپ ریڈ پاؤڈر کوٹنگ ہے۔ کم از کم درجہ بندی فی NFPA 20 §10.3.3.1 NEMA Type 2 (IEC IP31) ڈرپ پروف ہے، جو انڈور پمپ رومز کے لیے موزوں ہے۔ پمپ سیل کے رساو یا فائر سپرنکلر ڈسچارج سے پانی کے اسپرے سے مشروط پمپ رومز کے لیے، NEMA Type 3R (IP51) یا NEMA Type 4 (IP65) واٹر پروف انکلوژرز بتائے گئے ہیں۔ بیرونی تنصیبات یا سنکنرن ماحول کے لیے، NEMA Type 4X سٹینلیس سٹیل انکلوژرز دستیاب ہیں۔ دیوار پر چڑھا ہوا کنفیگریشن جاکی پمپ کنٹرولرز کے لیے دستیاب معیار کے طور پر فرش پر نصب ہے۔

انٹیگرل آٹومیٹک ٹرانسفر سوئچ

ایک اختیاری فیکٹری سے مربوط خودکار ٹرانسفر سوئچ فائر پمپ کے لیے دوہری سورس پاور فراہم کرتا ہے۔ ATS عام یوٹیلیٹی سپلائی (ماخذ 1) اور سٹینڈ بائی جنریٹر سپلائی (ماخذ 2) دونوں سے جڑتا ہے۔ عام طاقت کے ضائع ہونے پر، یا جب وولٹیج یا فریکوئنسی پہلے سے طے شدہ حد سے باہر ہو جاتی ہے، تو ATS خود بخود جنریٹر کو شروع کر دیتا ہے اور فائر پمپ کے بوجھ کو ایمرجنسی سورس میں منتقل کرتا ہے۔ جب نارمل پاور بحال ہو جاتی ہے، ATS دوبارہ نارمل سورس میں منتقل ہو جاتا ہے اور جنریٹر کولڈاؤن اور شٹ ڈاؤن شروع کر دیتا ہے۔ ٹرانسفر سوئچ میکانزم میکانکی طور پر آپس میں جڑا ہوا ہے تاکہ دونوں ذرائع کو ایک ساتھ جڑنے سے روکا جا سکے۔ تمام ATS اسٹیٹس اور الارم مشترکہ آپریٹر انٹرفیس پر دکھائے جاتے ہیں اور ریلے آؤٹ پٹ کے ذریعے منتقل ہوتے ہیں۔

ہفتہ وار ٹیسٹ اور ڈیٹا لاگنگ

بلٹ ان ہفتہ وار ٹیسٹ ٹائمر خود بخود فائر پمپ کو صارف کے پروگرام کردہ دن، وقت، اور چلنے کے دورانیے پر شروع کرتا ہے — NFPA 25 کی تعمیل کے لیے دستی ٹیسٹنگ پر انحصار کو ختم کرتا ہے۔ ایونٹ اور ڈیٹا لاگر وقت کے ساتھ ساتھ نظام کے دباؤ کو ریکارڈ کرتا ہے، تمام ابتدائی واقعات، الارم کے واقعات، اور موڈ کی تبدیلیوں کے ساتھ، ٹائم اسٹیمپ کے ساتھ۔ ڈیٹا کو RS232، RS485، یا USB کے ذریعے PC پر تجزیہ کرنے اور دائرہ اختیار رکھنے والے حکام کو رپورٹ کرنے کے لیے ڈاؤن لوڈ کیا جا سکتا ہے۔ یہ پیپر لیس پریشر ریکارڈنگ مکینیکل چارٹ ریکارڈرز سے وابستہ دیکھ بھال اور بھروسے کے مسائل کو ختم کرتی ہے۔

فیکٹری ٹیسٹنگ اور سرٹیفیکیشن

ہر کنٹرول کابینہ شپمنٹ سے پہلے ایک مکمل فیکٹری قبولیت ٹیسٹ سے گزرتی ہے: موصلیت کی مزاحمت، وائرنگ پوائنٹ ٹو پوائنٹ تصدیق، خودکار آغاز کی ترتیب کی فنکشنل ٹیسٹنگ (پریشر ٹرانسڈیوسر اور سوئچ ان پٹس)، تمام الارم اور اعلانیہ سرکٹس، مینوئل اور ٹیسٹ موڈز، ہفتہ وار ٹیسٹ ٹائمر، ٹرانسفر، اور خود کار طریقے سے منتقلی کی جانچ۔ کنٹرولر UL UL 218 میں درج ہے، FM کلاس 1321/1323 میں منظور شدہ، CSA مصدقہ جہاں مخصوص ہے، اور CE نشان زد ہے۔ ہر یونٹ کے ساتھ ایک جامع دستاویزات کا پیکج فراہم کیا جاتا ہے۔

اکثر پوچھے گئے سوالات

Q1: یہ صنعتی کنٹرول کابینہ کن معیارات کی تعمیل کرتی ہے؟

کنٹرولر کو ڈیزائن کیا گیا ہے اور اسے UL 218 (اسٹینڈرڈ فار انڈسٹریل کنٹرول کابینہ) میں درج کیا گیا ہے، FM کلاس 1321/1323 میں منظور شدہ، اور NFPA 20 کے تازہ ترین ایڈیشن کی تعمیل کرتا ہے۔ CE مارکنگ اور CSA سرٹیفیکیشن ہدف مارکیٹ کے لحاظ سے دستیاب ہیں۔ NFPA 20 کی ضرورت کے مطابق، ہر کنٹرولر کو فیکٹری سے جمع، وائرڈ، اور شپمنٹ سے پہلے ایک مکمل یونٹ کے طور پر جانچا جاتا ہے۔

Q2: یہ کنٹرولر کس قسم کے فائر پمپ کا انتظام کر سکتا ہے؟

کنٹرولر دو اہم کنفیگریشنز میں دستیاب ہے: 208–600 V تھری فیز میں 5 HP سے 400 HP تک گلہری-کیج انڈکشن موٹرز کے لیے الیکٹرک موٹر سے چلنے والے کنٹرولرز، اور ڈیزل انجن سے چلنے والے کنٹرولرز انٹیگرل ڈوئل بیٹری چارجرز اور انجن مانیٹرنگ سرکٹس کے ساتھ۔ الیکٹرک کنٹرولرز فل وولٹیج، وائی ڈیلٹا (کھلی اور بند منتقلی)، آٹو ٹرانسفارمر، پرائمری ریزسٹر، پارٹ وائنڈنگ، اور سافٹ اسٹارٹ شروع کرنے کے طریقوں کی حمایت کرتے ہیں۔

Q3: خودکار آغاز کی ترتیب کیسے کام کرتی ہے؟

کنٹرولر پریشر ٹرانسڈیوسر کے ذریعے سسٹم کے دباؤ کو مسلسل مانیٹر کرتا ہے۔ جب دباؤ فیلڈ-ایڈجسٹبل کٹ ان تھریشولڈ سے نیچے گرتا ہے، تو کنٹرولر آغاز کی ترتیب شروع کرتا ہے۔ ایک ایڈجسٹ رن ٹائمر مختصر سائیکلنگ کو روکتا ہے۔ پمپ اس وقت تک چلتا رہتا ہے جب تک کہ تمام ابتدائی وجوہات صاف نہ ہو جائیں اور دستی یا خودکار سٹاپ شروع نہ کر دیا جائے۔ ڈیزل کنٹرولرز کے معاملے میں، کنٹرولر بیٹری 1 سے کرینک کرتا ہے، اور اگر انجن شروع ہونے میں ناکام ہو جاتا ہے، تو لگاتار کوششوں کے لیے بیٹری 2 کا متبادل ہوتا ہے۔

Q4: کیا کنٹرولر پریشر ڈراپ کے علاوہ سگنلز سے شروع ہو سکتا ہے؟

جی ہاں پش بٹن یا فائر الارم پینل سے ریموٹ مینوئل اسٹارٹ، ڈیلیج والو ڈرائی پائپ یا پری ایکشن والو ایکچیویشن سے اسٹارٹ، اور ہفتہ وار ٹیسٹ ٹائمر سبھی معیاری اسٹارٹ ان پٹ ہیں۔ Each input can be configured with its own run duration and priority level. In multi-pump installations, a sequential start timer staggers pump starts to avoid simultaneous motor inrush.

Q5: کون سے الارم فراہم کیے جاتے ہیں، اور ان کا بیرونی طور پر کیسے رابطہ کیا جاتا ہے؟

معیاری بصری اور قابل سماعت الارم کا احاطہ: پاور آن، سسٹم فالٹ، فیز فیلیئر، فیز ریورسل، پمپ رننگ، پمپ سٹارٹ میں ناکام، موٹر اوورلوڈ، کم پریشر، موٹر لاک آؤٹ، لوکل اسٹارٹ، ریموٹ اسٹارٹ، اور ڈیلیج اسٹارٹ۔ عمارت کے فائر الارم سسٹم یا BMS سے کنکشن کے لیے ہر الارم میں وولٹ فری ریلے آؤٹ پٹ ہوتا ہے۔ ایک قابل سماعت الارم ہارن دیوار کے دروازے پر نصب ہے۔

Q6: کم از کم انکلوژر ریٹنگ کیا درکار ہے، اور کون سی ریٹنگز دستیاب ہیں؟

NFPA 20 کے مطابق، کم از کم انکلوژر ریٹنگ NEMA Type 2 (IEC IP31) ڈرپ پروف ہے۔ یہ معیاری ہے۔ پانی کے اسپرے کے تابع یا باہر واقع پمپ رومز کے لیے، NEMA Type 3R (IP51)، Type 4 (IP65)، اور Type 4X (IP66، سٹینلیس سٹیل) انکلوژرز اختیارات کے طور پر دستیاب ہیں۔

Q7: کیا خودکار ٹرانسفر سوئچ شامل ہے؟

ایک انٹیگرل آٹومیٹک ٹرانسفر سوئچ اختیاری طور پر دستیاب ہے، کنٹرولر انکلوژر میں فیکٹری سے مربوط ہے۔ یہ خود بخود اسٹینڈ بائی جنریٹر کی سپلائی میں عام بجلی کے ضائع ہونے پر منتقل ہو جاتا ہے اور بحالی پر دوبارہ منتقل ہو جاتا ہے۔ اے ٹی ایس کنٹرولر کے آپریٹر انٹرفیس اور الارم ریلے آؤٹ پٹس کا اشتراک کرتا ہے۔ متبادل طور پر، کنٹرولر کو بغیر ATS کے سپلائی کیا جا سکتا ہے اگر ٹرانسفر سوئچ اوپر کی طرف الگ سے انسٹال ہو۔

Q8: ہفتہ وار ٹیسٹ فنکشن کو کس طرح ترتیب دیا جاتا ہے؟

بلٹ ان ہفتہ وار ٹیسٹ ٹائمر ٹیسٹ کے دن، وقت، اور چلنے کے دورانیے کی پروگرامنگ کی اجازت دیتا ہے۔ ایک بار شیڈول ہونے کے بعد، کنٹرولر خود بخود پمپ کو پروگرام شدہ وقت پر شروع کرتا ہے، اسے مقررہ مدت تک چلاتا ہے، اور پھر رک جاتا ہے۔ ٹیسٹ کو ہفتہ وار، دو ہفتہ وار، یا ماہانہ ہونے کے لیے ترتیب دیا جا سکتا ہے۔ تمام ٹیسٹ رنز تاریخ، وقت اور مدت کے ساتھ ایونٹ لاگ میں ریکارڈ کیے جاتے ہیں۔

Q9: شارٹ سرکٹ برداشت کرنے کی درجہ بندی کیا ہے؟

کنٹرولر کے پاس شارٹ سرکٹ کے ساتھ 100,000 A RMS ہم آہنگی کی درجہ بندی 480 V (25,000 A پر 600 V) ہے۔ یہ اعلیٰ برداشت کی درجہ بندی اس بات کو یقینی بناتی ہے کہ کنٹرولر بغیر کسی ساختی یا برقی نقصان کے سپلائی پر خرابی کی صورتحال کا بحفاظت انتظام کر سکتا ہے، جو زندگی کی حفاظت کے آلے کے لیے اہم ہے جسے آگ لگنے کے واقعے کے دوران فعال رہنا چاہیے۔

ایک اہم ہوائی اڈے کے ٹرمینل کی توسیع

پس منظر

مشرق وسطی کے ایک بڑے بین الاقوامی ہوائی اڈے نے ٹرمینل کی توسیع کا ایک بڑا منصوبہ شروع کیا، جس میں نئے کنکورسز، ریٹیل زونز، اور سامان ہینڈلنگ کی سہولیات شامل کی گئیں۔ آگ سے تحفظ کے ڈیزائن میں تین الیکٹرک موٹر سے چلنے والے فائر پمپس (ڈیوٹی، اسسٹ، اسٹینڈ بائی) اور ایک جاکی پمپ کے ساتھ ایک وقف شدہ فائر پمپ ہاؤس کی وضاحت کی گئی ہے، جو نئے ٹرمینل فٹ پرنٹ میں خودکار سپرنکلر اور اسٹینڈ پائپ سسٹم فراہم کرتا ہے۔ NFPA 20، UL فہرست سازی، اور FM کی منظوری کے ساتھ تعمیل لازمی تھی۔

چیلنج

ایئرپورٹ فائر سیفٹی اتھارٹی نے پمپ کنٹرول سسٹم پر سخت شرائط عائد کر دیں۔ تمام کنٹرولرز کو UL درج اور FM منظور شدہ ہونا ضروری تھا، مقامی طور پر من گھڑت متبادل کے لیے کوئی استثنا نہیں تھا۔ ترتیب وار ابتدائی منطق کو ہوائی اڈے کی درمیانی وولٹیج کی تقسیم پر بیک وقت موٹر کے داخلے کو روکنا تھا، جو دیگر اہم بوجھوں سے سمجھوتہ کر سکتا ہے۔ کنٹرولرز کو ٹرمینل فائر الارم پینل اور ہوائی اڈے کے سنٹرلائزڈ بلڈنگ مینجمنٹ سسٹم دونوں کو پمپ کی حیثیت، دباؤ کے اعداد و شمار، اور الارم کے حالات سے آگاہ کرنے کی ضرورت تھی۔ مزید برآں، پمپ کا کمرہ باہر سورج کی روشنی میں، زیادہ نمی والے ماحول میں واقع ہونا تھا جہاں دن کے وقت محیطی درجہ حرارت 55 ° C تک پہنچ سکتا ہے۔

صنعتی کنٹرول کابینہ کیوں منتخب کریں؟

فیکٹری سے جمع کردہ، UL- درج کنٹرولر واحد تعمیل حل تھا۔ اہم تکنیکی وجوہات:

●  کنٹرولرز کو ہوائی اڈے کے حساس پاور نیٹ ورک پر وولٹیج کی کمی کو روکنے کے دوران داخل ہونے والے کرنٹ کو کم کرنے کے لیے wye-delta کلوز ٹرانزیشن کے ساتھ ترتیب دیا گیا تھا۔

●  پمپ 2 اور پمپ 3 کے لیے ترتیب وار اسٹارٹ ٹائمر کو بالترتیب 10-سیکنڈ اور 20-سیکنڈ کی تاخیر پر سیٹ کیا گیا تھا، اس بات کو یقینی بناتے ہوئے کہ کوئی بھی دو موٹریں بیک وقت کرنٹ شروع نہ کریں۔

●  پیپر لیس ڈیٹا لاگنگ کے ساتھ انٹیگرل پریشر ٹرانسڈیوسر نے مکینیکل چارٹ ریکارڈر کو ختم کردیا، جسے فائر اتھارٹی نے ایئرپورٹ کی پچھلی تنصیبات میں ایک عام ناکامی کے نقطہ کے طور پر شناخت کیا۔

●  NEMA 4 (IP65) موسم سے پاک انکلوژرز جس میں سن شیڈ کینوپیز اور اندرونی اینٹی کنڈینسیشن ہیٹر آؤٹ ڈور پمپ ہاؤس کے لیے مخصوص کیے گئے تھے، جس میں سٹینلیس سٹیل کا ہارڈ ویئر موجود تھا۔

●  وولٹ فری الارم ریلے آؤٹ پٹس کو ٹرمینل فائر الارم پینل اور BMS میں وائرڈ کیا گیا تھا، جبکہ RS485 Modbus نے ہوائی اڈے کے مینٹیننس مینجمنٹ سسٹم کو تفصیلی تشخیصی ڈیٹا فراہم کیا تھا۔

●  ہر کنٹرولر میں فیکٹری سے مربوط آٹومیٹک ٹرانسفر سوئچ اس بات کو یقینی بناتا ہے کہ عام یوٹیلیٹی پاور کے ضائع ہونے پر، اسٹینڈ بائی جنریٹر کسی بھی بیرونی منتقلی کے آلات پر انحصار کیے بغیر، فائر پمپ کو خود بخود شروع اور سپلائی کرے گا۔

تعیناتی

تین الیکٹرک موٹر سے چلنے والی انڈسٹریل کنٹرول کیبنٹ (150 HP، وائی ڈیلٹا بند ٹرانزیشن، NEMA 4 انکلوژرز انٹیگرل ATS کے ساتھ) اور ایک جاکی پمپ کنٹرولر تیار کیا گیا، فیکٹری میں ٹیسٹ کیا گیا، اور مکمل اسمبلیوں کے طور پر بھیج دیا گیا۔ آن سائٹ کمیشننگ میں آنے والی یوٹیلیٹی اور جنریٹر کی فراہمی، موٹر کیبلز، پریشر ٹرانسڈیوسر، اور الارم ریلے آؤٹ پٹس کو جوڑنا شامل ہے۔ فی کنٹرولر پانچ دنوں میں مکمل کمیشننگ مکمل کر لی گئی۔ فیکٹری FAT دستاویزات ایئرپورٹ فائر اتھارٹی کو جمع کرائی گئیں اور بغیر نظرثانی کے قبول کر لی گئیں۔

نتائج

●  تمام کنٹرولرز نے پہلی پریزنٹیشن پر ایئرپورٹ فائر اتھارٹی کی قبولیت کی جانچ پاس کی، بشمول نقلی بجلی کی ناکامی اور جنریٹر کی منتقلی کے ٹیسٹ۔

●  Wye-delta کلوزڈ ٹرانزیشن شروع ہونے سے ہوائی اڈے کی الیکٹریکل آپریشنز ٹیم کی طرف سے وولٹیج ڈپ کی شکایات ختم ہو گئیں۔

●  پیپرلیس پریشر ریکارڈنگ اور ایونٹ لاگنگ سسٹم نے فائر اتھارٹی کو بغیر کسی دستی چارٹ کی تبدیلی کے سہ ماہی معائنے کے دوران سسٹم کی تیاری کی تصدیق کرنے کی اجازت دی۔

●  آپریشن کے پہلے سال میں، ہفتہ وار ٹیسٹ ٹائمر نے شیڈول کے مطابق پمپوں کو مستقل طور پر استعمال کیا، ٹیسٹ رن ڈیٹا لاگنگ کے ذریعے ابتدائی طور پر دو چھوٹے پمپ سیل لیک کے مسائل کی نشاندہی کی گئی۔

●  ایئرپورٹ اتھارٹی نے اس کے بعد سے ہوائی اڈے پر مستقبل کے تمام ٹرمینل اور ذیلی عمارت کے منصوبوں کے لیے اپنے معیاری ڈیزائن کے رہنما خطوط میں وہی کنٹرولر تفصیلات شامل کی ہیں۔
