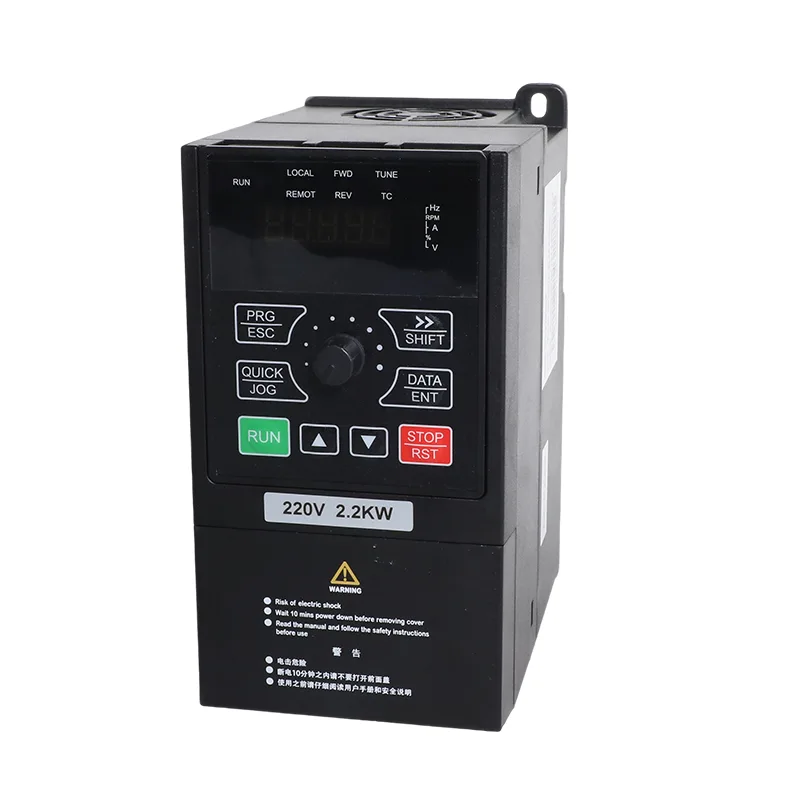

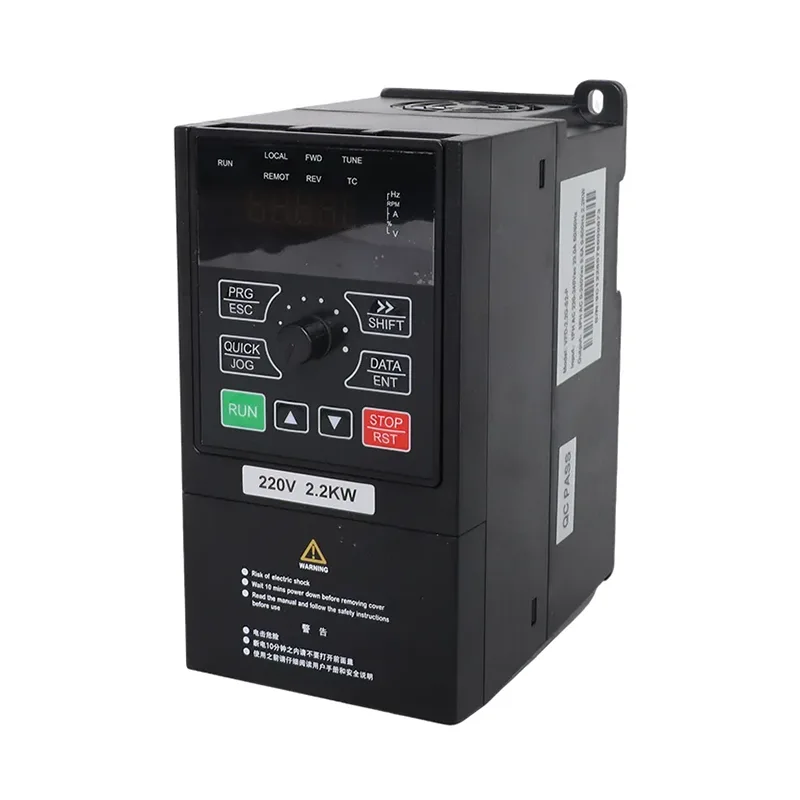

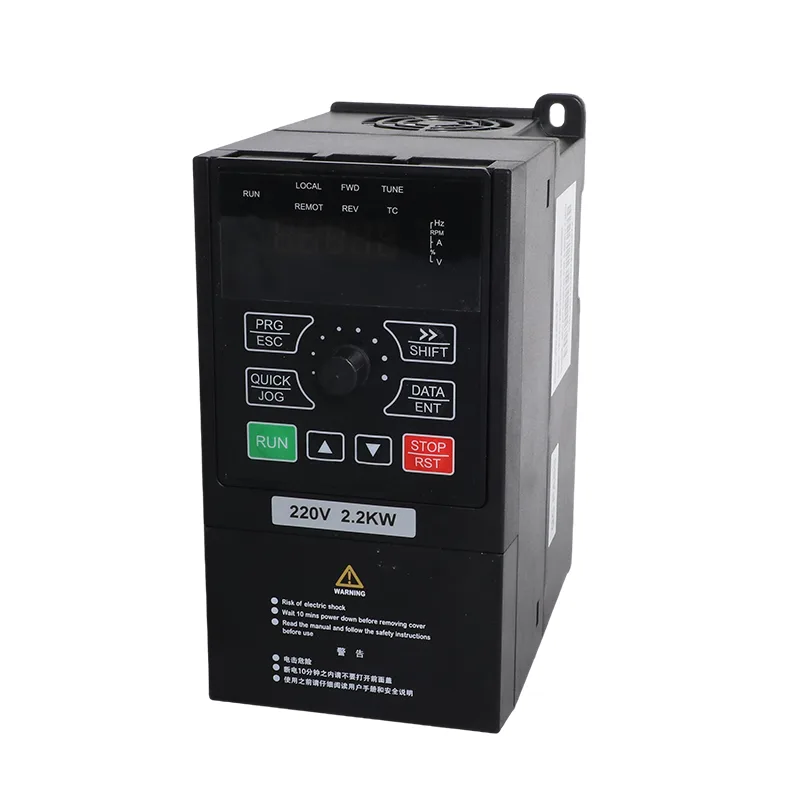

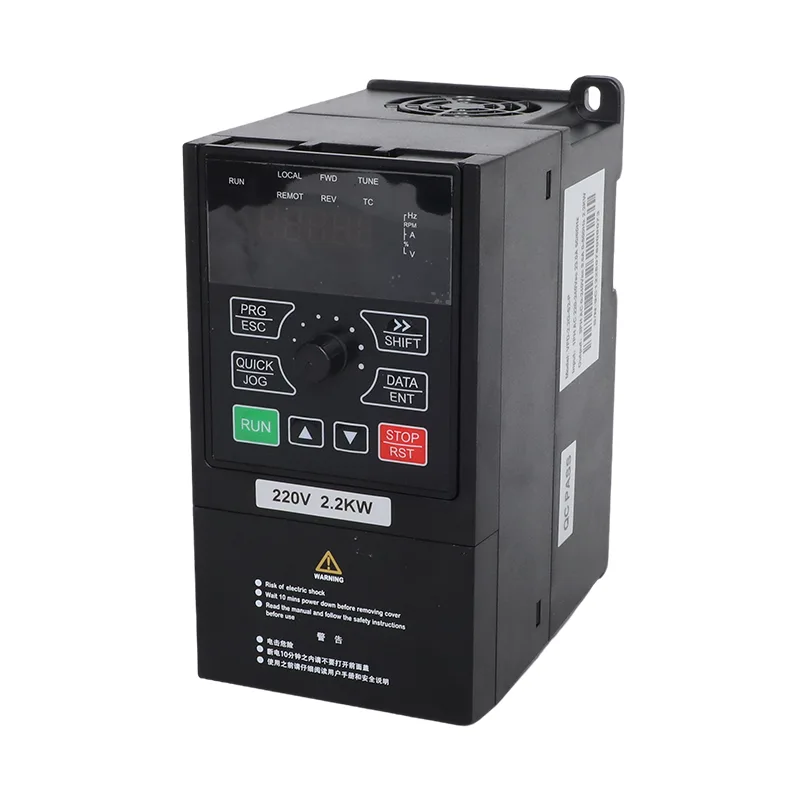

220-240 V سنگل فیز پاور کے ذریعے فراہم کردہ کمپیکٹ پمپنگ سسٹمز اور لائٹ مشینری کے لیے، CSIVEI، چین میں مقیم مینوفیکچرر اور سپلائر، 0.75-2.2kW 1 فیز 230V سولر پمپ اور جنرل پرپز انورٹر VFD پیش کرتا ہے۔ VFD-PC10 رینج میں بالترتیب 4 A، 7 A اور 9.6 A کے درجہ بند آؤٹ پٹ کرنٹ کے ساتھ 0.75 kW، 1.5 kW اور 2.2 kW ماڈلز شامل ہیں۔ پوچھ گچھ کی خریداری کے لیے، مناسب ماڈل کے لیے کوٹیشن کی درخواست کرنے کے لیے موٹر کا نام پلیٹ اور مطلوبہ آپریٹنگ موڈ کا اشتراک کریں۔ درج کردہ ان پٹ کرنٹ بالترتیب 8.2 A، 14 A اور 23 A ہیں، اس لیے متعلقہ ماڈل کے لیے سپلائی سرکٹ، کیبل اور حفاظتی ڈیوائس کا انتخاب کرنا چاہیے۔
براہ راست سولر پمپنگ سیٹ اپ میں، PV ارے انورٹر کو فیڈ کرتا ہے اور انورٹر پمپ کو چلاتا ہے۔ ان کے درمیان بیٹری بینک کی ضرورت نہیں ہے۔ جہاں دستیاب شمسی اوقات سے زیادہ پانی کی ضرورت ہوتی ہے، ایک ذخیرہ کرنے والا ٹینک بعد میں استعمال کے لیے پمپ کیے گئے پانی کو روک سکتا ہے۔ اگر گرڈ بیک اپ انسٹالیشن کا حصہ ہے تو مطلوبہ آپریٹنگ ترتیب کے لیے سورس سلیکشن کے پیرامیٹرز اور وائرنگ کو ترتیب دیں۔
0.75-2.2kW 1 فیز 230V سولر پمپ اور جنرل پرپز انورٹر VFD کی PV کنفیگریشن ہر فہرست ماڈل کے لیے ایک سٹرنگ پر مبنی ہے۔ DC ان پٹ کی درجہ بندی 450 VDC تک کی گئی ہے، تجویز کردہ اوپن سرکٹ وولٹیج کی حد 360–430 VDC اور MPPT رینج 250–350 VDC ہے۔ ٹیبل B میں 250 W (37±1 V) کی درجہ بندی والے 11 ماڈیولز یا 300 W (45±1 V) کی درجہ بندی والے 9 ماڈیولز کی فہرست ہے۔ یہ پروڈکٹ ڈیٹا میں دکھائے گئے تجویز کردہ انتظامات ہیں۔ سٹرنگ کو حتمی شکل دینے سے پہلے اصل ماڈیول اوپن سرکٹ وولٹیج کی تصدیق کریں، بشمول سائٹ کے سب سے کم متوقع درجہ حرارت پر اس کا اضافہ۔ صف کو انورٹر کے 450 VDC زیادہ سے زیادہ نیچے رہنا چاہیے۔
ریٹیڈ آؤٹ پٹ وولٹیج 3 PH یا 1 PH 220 V AC کے طور پر بیان کیا گیا ہے۔ ایک ہم آہنگ سنگل فیز موٹر کے لیے، فراہم کردہ سیٹ اپ کی معلومات U اور V آؤٹ پٹ کو P8-27 کے ساتھ 1 پر سیٹ کرتی ہے۔ تین فیز 220 V موٹر U, V اور W کا استعمال کرتی ہے جس میں P8-27 0 پر باقی ہے۔ موٹر کی وائرنگ اور پیرامیٹر سیٹنگ کو موٹر کے نام پلیٹ کے خلاف اور پروڈکٹ مینوئل کو توانائی دینے سے پہلے تصدیق کریں۔
0.75-2.2kW 1 فیز 230V سولر پمپ اور جنرل پرپز انورٹر VFD کے لیے، پیرامیٹر P8-00 ایپلیکیشن موڈ کا انتخاب کرتا ہے: سولر پمپ موڈ کے لیے 1 اور عام مقصد کے لیے 0۔ P8-15 سولر کنفیگریشن میں سورس آپریشن کی الگ سے وضاحت کرتا ہے: خودکار، صرف شمسی یا صرف مینز۔ ان ترتیبات کو الگ رکھنے سے ڈرائیو کو مطلوبہ وائرنگ اور کنٹرول کی ترتیب سے ملنے میں مدد ملتی ہے۔
| آئٹم | VFD-PC10-0.75G-S2 | VFD-PC10-1.5G-S2 | VFD-PC10-2.2G-S2 |
| قابل اطلاق موٹر | 0.75 کلو واٹ / 1 ایچ پی | 1.5 کلو واٹ / 2 ایچ پی | 2.2 کلو واٹ / 3 ایچ پی |
| برائے نام صلاحیت | 1.5 kVA | 3 kVA | 4 kVA |
| ان پٹ کرنٹ | 8.2 اے | 14 اے | 23 اے |
| آؤٹ پٹ کرنٹ | 4 اے | 7 اے | 9.6 اے |
| AC ان پٹ وولٹیج | AC 1 PH 220 V (-15%) سے 240 V (+10%) | ||
| زیادہ سے زیادہ ڈی سی ان پٹ وولٹیج | 450 وی ڈی سی | ||
| تجویز کردہ Voc رینج | 360 سے 430 وی ڈی سی | ||
| تجویز کردہ MPPT رینج | 250 سے 350 وی ڈی سی | ||
| وولٹیج کی حد شروع کریں۔ | 160 سے 450 وی ڈی سی، پیرامیٹر سایڈست | ||
| شرح شدہ آؤٹ پٹ وولٹیج | 3 PH یا 1 PH 220 V AC | ||
| شور کی سطح | 50 dBA زیادہ سے زیادہ |
| ماڈل | 37±1 V ماڈیولز، 250 W±5 Wp | 45±1 V ماڈیولز، 300 W±5 Wp | ||
| ماڈیولز فی سٹرنگ | ڈور | ماڈیولز فی سٹرنگ | ڈور | |
| VFD-PC10-0.75G-S2 | 11 | 1 | 9 | 1 |
| VFD-PC10-1.5G-S2 | 11 | 1 | 9 | 1 |
| VFD-PC10-2.2G-S2 | 11 | 1 | 9 | 1 |
| آئٹم | تفصیلات |
| شرح شدہ تعدد | 50/60 ہرٹج |
| ان پٹ فریکوئنسی کی حد | ±5% (47.5 سے 63 ہرٹز) |
| آؤٹ پٹ وولٹیج | ان پٹ وولٹیج کے لیے 0 |
| آؤٹ پٹ فریکوئنسی | 0.1 سے 500 ہرٹز |
| زیادہ سے زیادہ تعدد | 0 سے 500 Hz (SVC اور V/F کنٹرول) |
| کیریئر فریکوئنسی | 0.8 kHz سے 8 kHz، لوڈ کرنے کے لیے خود بخود ایڈجسٹ (16 kHz تک تعاون یافتہ) |
| فریکوئنسی ریزولوشن | ڈیجیٹل ترتیب 0.01 ہرٹج؛ ینالاگ ترتیب 0.025% زیادہ سے زیادہ تعدد |
| کنٹرول موڈ | سینسر لیس ویکٹر کنٹرول (SVC)؛ V/F کنٹرول |
| ٹارک شروع ہو رہا ہے۔ | 0.5 Hz / 150% (SVC) |
| رفتار کی حد | 1:100 (SVC) |
| رفتار استحکام کی درستگی | ±0.5% (SVC) |
| اوورلوڈ کی گنجائش | 60 سیکنڈ کے لیے 150% ریٹیڈ کرنٹ؛ 12 سیکنڈ کے لیے 170%؛ 1.5 سیکنڈ کے لیے 190% |
| ٹارک بڑھانا | خودکار torque فروغ؛ دستی فروغ 0.1% سے 30.0% |
| V/F وکر | لکیری، ملٹی پوائنٹ، اور مربع وکر (1.2 / 1.4 / 1.6 / 1.8 / 2.0 پاور) |
| V/F علیحدگی | مکمل جدائی، آدھی جدائی |
| سرعت / تنزل | لکیری یا S-کرو، 0.0 سے 6500.0 s |
| ڈی سی بریک لگانا | سٹارٹ فریکوئنسی 0.00 ہرٹز سے زیادہ سے زیادہ فریکوئنسی تک؛ وقت 0.0 سے 36.0 سیکنڈ؛ موجودہ 0.0% سے 100.0% |
| JOG کنٹرول | JOG فریکوئنسی 0.00 Hz سے زیادہ سے زیادہ فریکوئنسی (پہلے سے طے شدہ 5 Hz)؛ accel/decel 0.0 سے 6500.0 s |
| بلٹ ان PID | جی ہاں، دباؤ، بہاؤ یا درجہ حرارت کے لیے بیرونی کنٹرولر کے بغیر بند لوپ |
| اے وی آر | جب گرڈ وولٹیج میں اتار چڑھاؤ آتا ہے تو آؤٹ پٹ وولٹیج مستحکم رہتا ہے۔ |

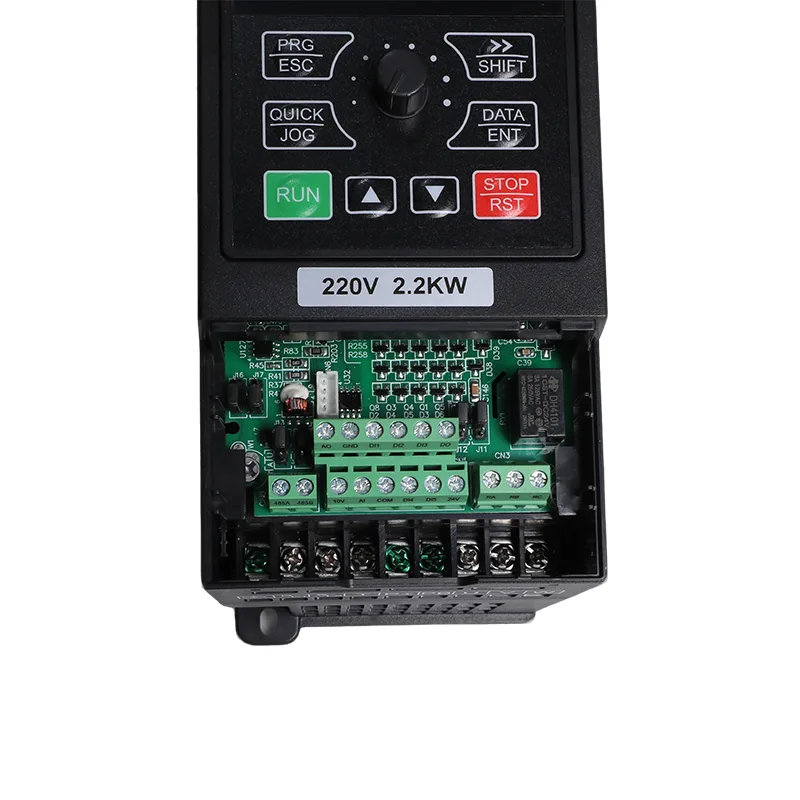

| ان پٹ ٹرمینلز | 5 ڈیجیٹل ان پٹ، DI5 50 kHz تک تیز رفتار پلس کو سپورٹ کرتا ہے۔ 1 اینالاگ ان پٹ 0-10 V یا 0-20 mA؛ 1 کیپیڈ پوٹینشیومیٹر ان پٹ |
| آؤٹ پٹ ٹرمینلز | 1 تیز رفتار پلس آؤٹ پٹ 50 کلو ہرٹز تک؛ 1 ریلے آؤٹ پٹ؛ 1 اینالاگ آؤٹ پٹ 0-20 ایم اے یا 0-10 وی |
| مواصلات | RS485، Modbus RTU |
| تحفظ | پاور آن، آؤٹ پٹ فیز نقصان، اوور کرنٹ، اوور وولٹیج، انڈر وولٹیج، زیادہ درجہ حرارت، اوور لوڈ، انڈر لوڈ، کمزور روشنی پر موٹر شارٹ سرکٹ کا پتہ لگانا |
| آپریٹنگ درجہ حرارت | -10 ° C سے 50 ° C؛ 40 ° C سے اوپر 1% فی 1 ° C کی کمی |
| ذخیرہ کرنے کا درجہ حرارت | -20 ° C سے 60 ° C |
| نمی | 95% RH سے نیچے، کوئی گاڑھا نہیں ہے۔ |
| اونچائی | 1000 میٹر سے نیچے؛ 1000 سے 3000 میٹر تک 1% فی 100 میٹر کی کمی |
| کمپن | 5.9 m/s² سے نیچے (0.6 g) |
| انکلوژر | IP20، وال ماؤنٹ یا کابینہ، عمودی تنصیب |
| تقسیم کا نظام | ٹی این، ٹی ٹی |
| EMC / حفاظت | IEC 61800-3 (C3)؛ IEC 61800-5-1 |
اس رینج کا مقصد چھوٹے پیمانے پر پمپنگ اور ہلکی مشینری کے لیے ہے جہاں دستیاب سپلائی سنگل فیز 230 V ہے۔ سولر آپریشن دن کے وقت پانی کے پمپنگ کو سپورٹ کر سکتا ہے، جبکہ عام مقصد موڈ ہم آہنگ موٹر سے چلنے والے آلات کے لیے رفتار کنٹرول فراہم کرتا ہے۔
انورٹر یا تو سنگل فیز یا تھری فیز 220 V AC موٹر آؤٹ پٹ کو سپورٹ کرتا ہے، درست موٹر کنکشن اور P8-27 سیٹنگ کے تابع ہے۔ موجودہ پمپ یا مشین کے لیے ڈرائیو کی وضاحت کرتے وقت یہ لچک کارآمد ہو سکتی ہے، لیکن موٹر کرنٹ اور لوڈ کی ضروریات کو منتخب ماڈل کی درجہ بندی کے اندر رہنا چاہیے۔
CSIVEI 0.75-2.2kW 1 فیز 230V سولر پمپ اور جنرل پرپز انورٹر VFD سولر پمپنگ یا روایتی رفتار کنٹرول کے لیے منگوایا جا سکتا ہے۔ کوٹیشن کی درخواست کرتے وقت موٹر نیم پلیٹ، مطلوبہ کنٹرول موڈ اور PV ماڈیول کی وضاحتیں شیئر کریں تاکہ ماڈل اور ابتدائی کنفیگریشن کو ایپلی کیشن سے ملایا جا سکے۔
سولر پمپ موڈ میں، P8-15 خودکار آپریشن (0)، صرف سولر (1) یا صرف مینز (2) کا انتخاب کرتا ہے۔ خودکار موڈ میں، P8-16 مینز کے چلنے کا وقفہ (60 منٹ بذریعہ ڈیفالٹ) سیٹ کرتا ہے اور P8-17 سولر کو دوبارہ آزمانے سے پہلے تاخیر کا تعین کرتا ہے (بطور ڈیفالٹ 4 سیکنڈ)۔
تجویز کردہ صف 11 × 250 W ماڈیولز یا 9 × 300 W ماڈیولز کی ایک تار ہے۔ اوپن سرکٹ وولٹیج تجویز کردہ 360–430 VDC رینج کے اندر اور زیادہ سے زیادہ 450 VDC سے نیچے رکھیں۔ MPPT رینج 250–350 VDC ہے۔
انڈر لوڈ کا پتہ لگانے کو 60 سیکنڈ کی تصدیقی مدت کے ساتھ 25% کی سطح پر بطور ڈیفالٹ فعال کیا جاتا ہے۔ فلوٹ سوئچز کو DI2 اور DI3 پر وائر کیا جا سکتا ہے، اور E43 کی خرابی لیول پروب کی خرابی کی نشاندہی کرتی ہے جب وہ نگرانی کا انتظام استعمال کیا جاتا ہے۔
P8-00 سولر پمپ موڈ (1) یا عام مقصد کے موڈ (0) کو منتخب کرتا ہے۔ عام مقصد کا آپریشن SVC/V/F کنٹرول فراہم کرتا ہے، RS485 پر بلٹ ان PID اور Modbus RTU، اسی ڈرائیو پلیٹ فارم کو ہم آہنگ پمپ، پنکھے اور دیگر چھوٹی مشینوں کی خدمت کرنے کی اجازت دیتا ہے۔
جی ہاں پمپ کو U اور V سے جوڑیں، پھر سنگل فیز پمپ موڈ کے لیے P8-27 کو 1 پر سیٹ کریں۔ تھری فیز 220 V پمپ U, V اور W سے جڑتے ہیں P8-27 کے ساتھ 0 پر رہ جاتے ہیں۔
یا تو ایک سٹرنگ میں 250 W (37 V اوپن سرکٹ قسم) کے 11 ماڈیولز، یا ایک سٹرنگ میں 300 W (45 V قسم) کے 9 ماڈیول۔ دونوں تجویز کردہ 360 سے 430 VDC ونڈو کے اندر سرنی وولٹیج ڈالتے ہیں۔ 450 VDC اوپن سرکٹ کے تحت رہیں، جو زیادہ سے زیادہ ڈرائیو ہے۔
ڈرائیو اس وقت شروع ہوتی ہے جب DC وولٹیج P8-07 میں حد سے گزرتا ہے، اور جب آؤٹ پٹ فریکوئنسی P8-10 (20 Hz بذریعہ ڈیفالٹ) میں P8-11 (600 s بذریعہ ڈیفالٹ) سے زیادہ دیر تک کمزور روشنی کی سطح سے نیچے رہتی ہے تو رک جاتی ہے۔ پمپ کو اس رفتار سے نیچے چلانے سے جہاں یہ پانی حرکت کرتا ہے موٹر کو گرم کرتا ہے اور بیرنگ پہنتا ہے، اس لیے ڈرائیو رینگنے کے بجائے رک جاتی ہے۔
نمبر پینلز ڈرائیو کو فیڈ کرتے ہیں اور ڈرائیو پمپ کو فیڈ کرتی ہے۔ ٹینک اسٹوریج ہے، اور ایک ٹینک کی قیمت بیٹری بینک کا ایک حصہ ہے اور اسے تبدیل کرنے کی ضرورت نہیں ہے۔
جی ہاں iMaster دونوں ملازمتوں کے لیے بنایا گیا ہے، اور پیرامیٹر P8-00 وہی ہے جو ان کے درمیان منتخب کرتا ہے۔ عام مقصد کے موڈ میں یہ SVC یا V/F کنٹرول، بلٹ ان PID، RS485 سے زیادہ Modbus RTU اور مکمل تحفظ کے سیٹ کے ساتھ ایک معیاری انورٹر کے طور پر برتاؤ کرتا ہے۔ ہمیں بتائیں کہ جب آپ آرڈر کرتے ہیں تو یونٹ کو کس موڈ میں چلنا ہے اور ہم اسے بھیجنے سے پہلے ترتیب دیتے ہیں۔ سولر پمپ موڈ میں پہلے سے موجود یونٹ کو P8-00 کو 0 پر سیٹ کر کے عام مقصد میں تبدیل کر دیا جاتا ہے، اس لیے ایک کام کے لیے خریدا گیا اسٹاک اب بھی دوسرے میں فروخت کیا جا سکتا ہے۔
ہمیں ماڈل اور پروجیکٹ بھیجیں۔ ہم نمونے اور حجم کی قیمت کو ایک ساتھ نقل کرتے ہیں تاکہ آپ ارتکاب کرنے سے پہلے زمین کی قیمت کا موازنہ کر سکیں، اور OEM برانڈنگ کو تشخیصی یونٹ پر لاگو کیا جا سکتا ہے تاکہ آپ دیکھیں کہ آپ کا اپنا لیبل کیسا نظر آئے گا۔
