Csivei فیکٹری کے 0.75-2.2kW 3 فیز 380V سولر پمپ اور جنرل پرپز انورٹر VFD میں ہائی وولٹیج DC ان پٹ رینج ہے۔ زیادہ سے زیادہ DC ان پٹ 900 VDC ہے، جس کی تجویز کردہ اوپن سرکٹ وولٹیج رینج 550–750 VDC اور MPPT رینج 450–600 VDC ہے۔ سایڈست اسٹارٹ وولٹیج کی حد 300-900 VDC ہے۔ یہ اقدار تجویز کردہ سرنی جدول میں دکھائے گئے پینل سٹرنگ کو منتخب کرنے کی بنیاد فراہم کرتی ہیں۔
یہ سلسلہ تین موٹر ریٹنگز پر محیط ہے: 0.75 kW، 1.5 kW اور 2.2 kW۔ ان کے ریٹیڈ آؤٹ پٹ کرنٹ بالترتیب 2.1 A، 3.8 A اور 5.1 A ہیں۔ ہر ماڈل کو تھری فیز 380 V AC سپلائی کے لیے ڈیزائن کیا گیا ہے اور یہ سولر پمپ موڈ میں صحیح طریقے سے ترتیب شدہ فوٹو وولٹک سرنی کے ساتھ بھی کام کر سکتا ہے۔ آپریٹنگ موڈ کا انتخاب اس بات کا تعین کرتا ہے کہ ڈرائیو کو سولر پمپنگ کے لیے استعمال کیا جاتا ہے یا عام مقصد کے انورٹر کے طور پر۔
درج کردہ ماڈیول کے اختیارات کے لیے، تجویز کردہ سرنی 250 W (37±1 V) کی درجہ بندی کردہ 18 ماڈیولز کی ایک سٹرنگ یا 300 W (45±1 V) کی درجہ بندی کردہ 15 ماڈیولز کی ایک تار کا استعمال کرتی ہے۔ زیادہ پی وی سٹرنگ وولٹیج کا مطلب پاور لیول کے لیے کم ڈی سی کرنٹ ہو سکتا ہے، جو طویل رن پر کیبل کرنٹ اور وولٹیج ڈراپ کو منظم کرنے میں مدد کر سکتا ہے۔ حتمی سٹرنگ ڈیزائن کو اصل ماڈیول الیکٹریکل ڈیٹا کا استعمال کرنا چاہیے اور سرنی کے زیادہ سے زیادہ اوپن سرکٹ وولٹیج کو ڈرائیو کی حد کے اندر رکھنا چاہیے۔

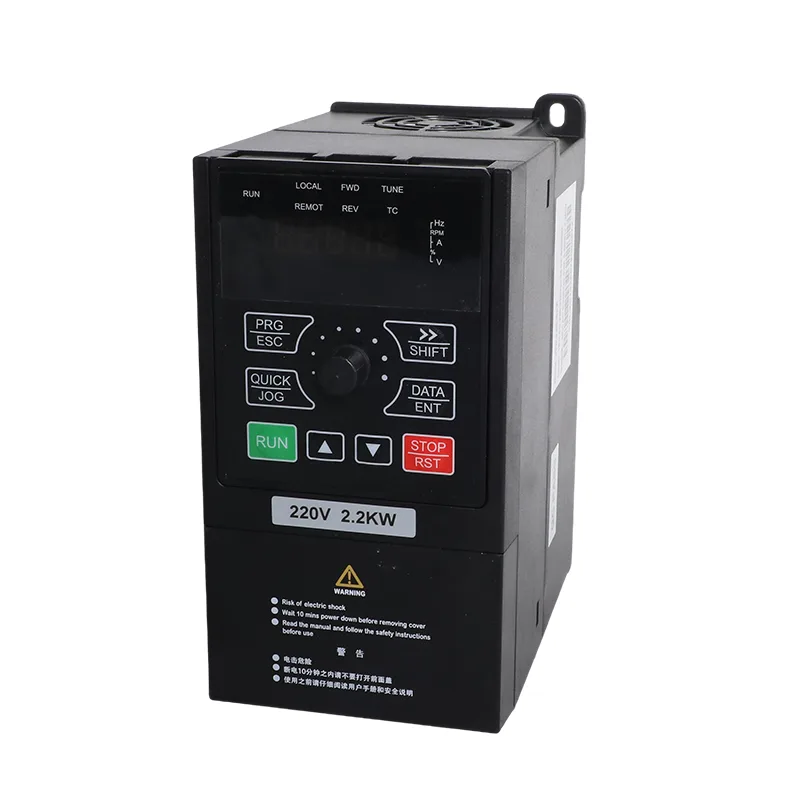

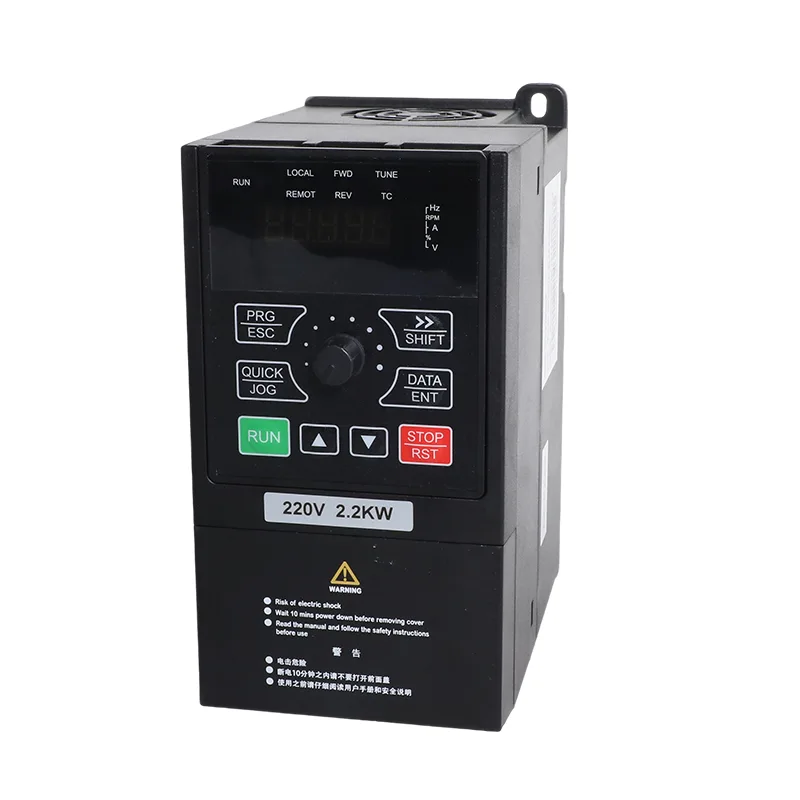

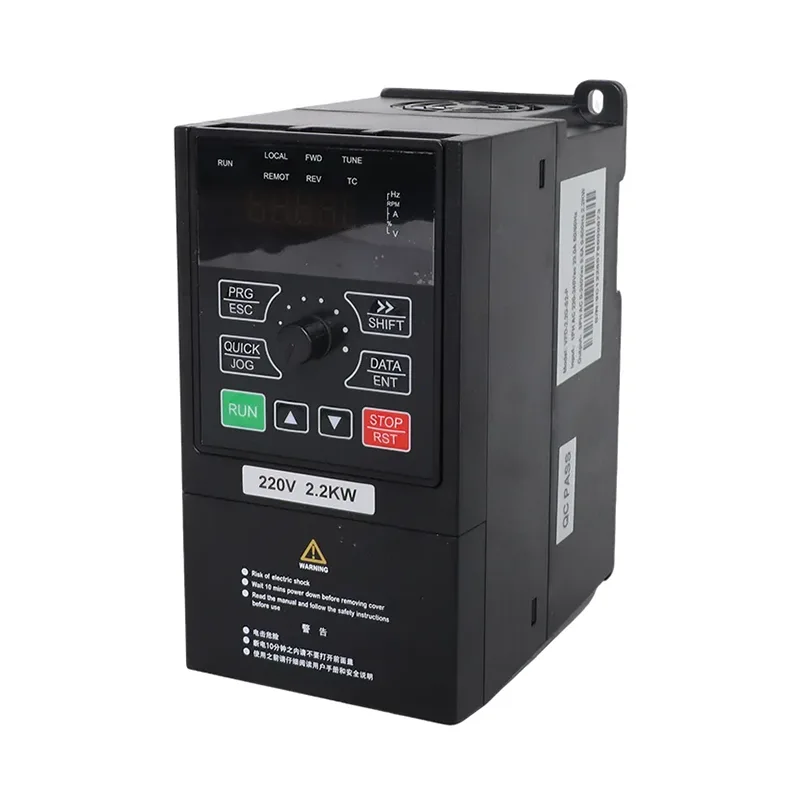

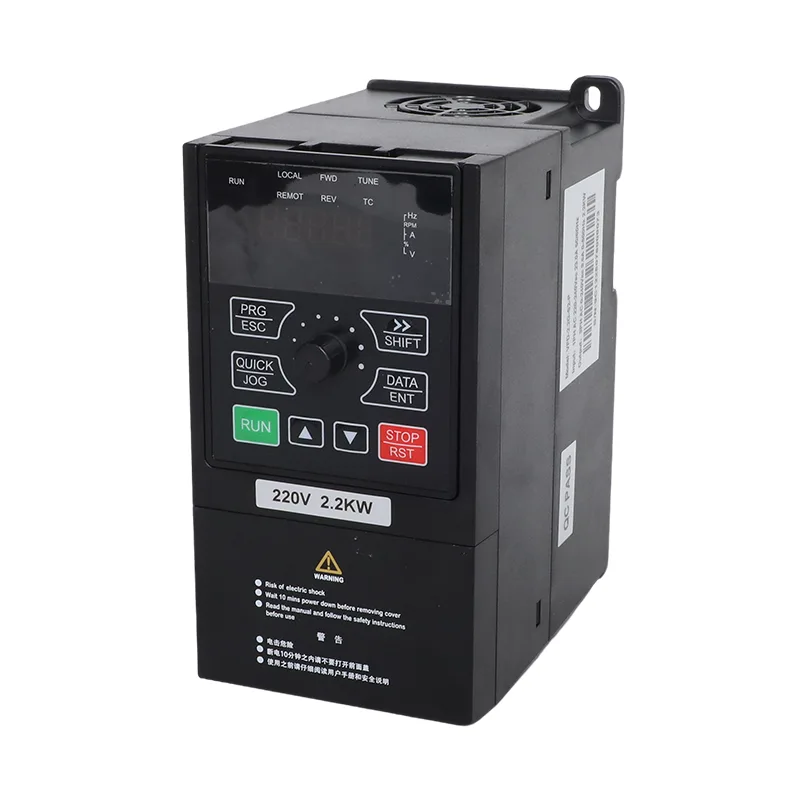

تینوں ماڈلز کا ایک کمپیکٹ چیسس ہے جس کی پیمائش 171 × 86 × 138 ملی میٹر ہے اور اس کا وزن تقریباً 1 کلوگرام ہے۔ 67.3 × 157.5 ملی میٹر کا بڑھتا ہوا فوٹ پرنٹ انورٹر کو چھوٹی کنٹرول کیبینٹ یا آلات کے انکلوژرز میں فٹ کرنے میں مدد کرتا ہے۔ یہ کمپیکٹ فارم مفید ہے جہاں ایک چھوٹے پمپ یا مشین کو متغیر رفتار کنٹرول کی ضرورت ہوتی ہے لیکن تنصیب کی جگہ محدود ہوتی ہے۔
P8-00 کو 1 پر سیٹ کرنے کے ساتھ، ڈرائیو سولر پمپ موڈ میں چلتی ہے۔ MPPT ٹریکنگ دستیاب فوٹو وولٹک پاور کے جواب میں آپریشن کو ایڈجسٹ کرتی ہے، جبکہ کمزور روشنی کی منطق اور پمپ سے متعلق تحفظ کے افعال بدلتے ہوئے شمسی حالات کو منظم کرنے میں مدد کرتے ہیں۔ سسٹم کی وضاحت کرتے وقت سرنی سٹرنگ وولٹیج، موٹر ریٹنگ اور پمپ کی ضروریات کو چیک کرنا ضروری ہے۔
P8-00 کو 0 پر سیٹ کرنے کے ساتھ، ایک ہی ہارڈ ویئر کو شمسی صف کے بغیر ہم آہنگ تھری فیز موٹرز کے لیے استعمال کیا جا سکتا ہے۔ SVC یا V/F کنٹرول موٹر اسپیڈ ریگولیشن کو سپورٹ کرتا ہے، جبکہ بلٹ ان PID اور RS485 Modbus RTU مناسب دباؤ، بہاؤ یا پروسیس کنٹرول ایپلی کیشنز کے لیے دستیاب ہیں۔ CSIVEI شپمنٹ سے پہلے درخواست کردہ آپریٹنگ موڈ کو کنفیگر کر سکتا ہے۔ بعد میں موڈ میں تبدیلی متعلقہ پیرامیٹرز کے ذریعے کی جاتی ہے اور اسے پروڈکٹ مینوئل پر عمل کرنا چاہیے۔
| آئٹم | VFD-PC10-0.75G-T4 | VFD-PC10-1.5G-T4 | VFD-PC10-2.2G-T4 |
| قابل اطلاق موٹر | 0.75 کلو واٹ / 1 ایچ پی | 1.5 کلو واٹ / 2 ایچ پی | 2.2 کلو واٹ / 3 ایچ پی |
| برائے نام صلاحیت | 1.5 kVA | 3 kVA | 4 kVA |
| ان پٹ کرنٹ | 3.4 اے | 5 اے | 5.8 اے |
| آؤٹ پٹ کرنٹ | 2.1 اے | 3.8 اے | 5.1 اے |
| AC ان پٹ وولٹیج | AC 3 PH 380 V (-15%) سے 440 V (+10%) | ||
| زیادہ سے زیادہ ڈی سی ان پٹ وولٹیج | 900 وی ڈی سی | ||
| تجویز کردہ Voc رینج | 550 سے 750 وی ڈی سی | ||
| تجویز کردہ MPPT رینج | 450 سے 600 وی ڈی سی | ||
| وولٹیج کی حد شروع کریں۔ | 300 سے 900 وی ڈی سی، پیرامیٹر سایڈست | ||
| شرح شدہ آؤٹ پٹ وولٹیج | 3 PH 380 V AC | ||
| شور کی سطح | 50 dBA زیادہ سے زیادہ |
| ماڈل | 37±1 V ماڈیولز، 250 W±5 Wp | 45±1 V ماڈیولز، 300 W±5 Wp | ||
| ماڈیولز فی سٹرنگ | ڈور | ماڈیولز فی سٹرنگ | ڈور | |
| VFD-PC10-0.75G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-1.5G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-2.2G-T4 | 18 | 1 | 15 | 1 |
| آئٹم | تفصیلات |
| شرح شدہ تعدد | 50/60 ہرٹج |
| ان پٹ فریکوئنسی کی حد | ±5% (47.5 سے 63 ہرٹز) |
| آؤٹ پٹ وولٹیج | ان پٹ وولٹیج کے لیے 0 |
| آؤٹ پٹ فریکوئنسی | 0.1 سے 500 ہرٹز |
| زیادہ سے زیادہ تعدد | 0 سے 500 Hz (SVC اور V/F کنٹرول) |
| کیریئر فریکوئنسی | 0.8 kHz سے 8 kHz، لوڈ کرنے کے لیے خود بخود ایڈجسٹ (16 kHz تک تعاون یافتہ) |
| فریکوئنسی ریزولوشن | ڈیجیٹل ترتیب 0.01 ہرٹج؛ ینالاگ ترتیب 0.025% زیادہ سے زیادہ تعدد |
| کنٹرول موڈ | سینسر لیس ویکٹر کنٹرول (SVC)؛ V/F کنٹرول |
| ٹارک شروع ہو رہا ہے۔ | 0.5 Hz / 150% (SVC) |
| رفتار کی حد | 1:100 (SVC) |
| رفتار استحکام کی درستگی | ±0.5% (SVC) |
| اوورلوڈ کی گنجائش | 60 سیکنڈ کے لیے 150% ریٹیڈ کرنٹ؛ 12 سیکنڈ کے لیے 170%؛ 1.5 سیکنڈ کے لیے 190% |
| ٹارک بڑھانا | خودکار torque فروغ؛ دستی فروغ 0.1% سے 30.0% |
| V/F وکر | لکیری، ملٹی پوائنٹ، اور مربع وکر (1.2 / 1.4 / 1.6 / 1.8 / 2.0 پاور) |
| V/F علیحدگی | مکمل جدائی، آدھی جدائی |
| سرعت / تنزل | لکیری یا S-کرو، 0.0 سے 6500.0 s |
| ڈی سی بریک لگانا | سٹارٹ فریکوئنسی 0.00 ہرٹز سے زیادہ سے زیادہ فریکوئنسی تک؛ وقت 0.0 سے 36.0 سیکنڈ؛ موجودہ 0.0% سے 100.0% |
| JOG کنٹرول | JOG فریکوئنسی 0.00 Hz سے زیادہ سے زیادہ فریکوئنسی (پہلے سے طے شدہ 5 Hz)؛ accel/decel 0.0 سے 6500.0 s |
| بلٹ ان PID | جی ہاں، دباؤ، بہاؤ یا درجہ حرارت کے لیے بیرونی کنٹرولر کے بغیر بند لوپ |
| اے وی آر | جب گرڈ وولٹیج میں اتار چڑھاؤ آتا ہے تو آؤٹ پٹ وولٹیج مستحکم رہتا ہے۔ |

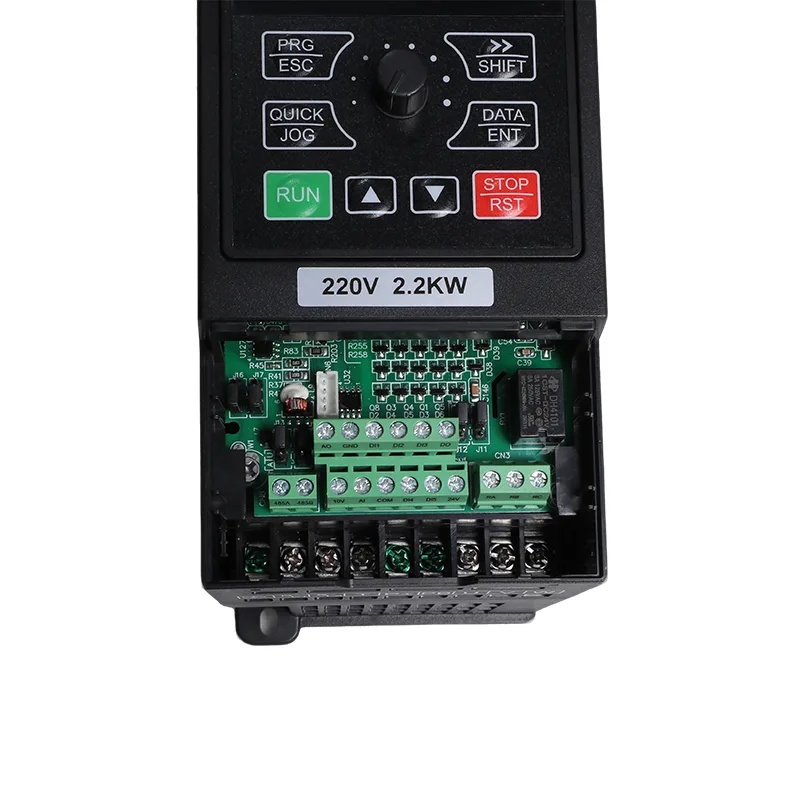

| ان پٹ ٹرمینلز | 5 ڈیجیٹل ان پٹ، DI5 50 kHz تک تیز رفتار پلس کو سپورٹ کرتا ہے۔ 1 اینالاگ ان پٹ 0-10 V یا 0-20 mA؛ 1 کیپیڈ پوٹینشیومیٹر ان پٹ |
| آؤٹ پٹ ٹرمینلز | 1 تیز رفتار پلس آؤٹ پٹ 50 کلو ہرٹز تک؛ 1 ریلے آؤٹ پٹ؛ 1 اینالاگ آؤٹ پٹ 0-20 ایم اے یا 0-10 وی |
| مواصلات | RS485، Modbus RTU |
| تحفظ | پاور آن، آؤٹ پٹ فیز نقصان، اوور کرنٹ، اوور وولٹیج، انڈر وولٹیج، زیادہ درجہ حرارت، اوور لوڈ، انڈر لوڈ، کمزور روشنی پر موٹر شارٹ سرکٹ کا پتہ لگانا |
| آپریٹنگ درجہ حرارت | -10 ° C سے 50 ° C؛ 40 ° C سے اوپر 1% فی 1 ° C کی کمی |
| ذخیرہ کرنے کا درجہ حرارت | -20 ° C سے 60 ° C |
| نمی | 95% RH سے نیچے، کوئی گاڑھا نہیں ہے۔ |
| اونچائی | 1000 میٹر سے نیچے؛ 1000 سے 3000 میٹر تک 1% فی 100 میٹر کی کمی |
| کمپن | 5.9 m/s² سے نیچے (0.6 g) |
| انکلوژر | IP20، وال ماؤنٹ یا کابینہ، عمودی تنصیب |
| تقسیم کا نظام | ٹی این، ٹی ٹی |
| EMC / حفاظت | IEC 61800-3 (C3)؛ IEC 61800-5-1 |
یہ پاور رینج چھوٹے تھری فیز پمپس اور موٹر سے چلنے والے آلات کے لیے ہے جہاں ایڈجسٹ اسپیڈ، سولر آپریشن یا دونوں مفید ہیں۔
پمپ سسٹمز کے لیے، ایڈجسٹ ایبل ایکسلریشن اور کمی اس شرح کو منظم کرنے میں مدد کر سکتی ہے جس پر بہاؤ بنتا ہے اور گرتا ہے۔ ریمپ کی درست ترتیبات کا انحصار پمپ، پائپ ورک اور ہائیڈرولک حالات پر ہوتا ہے۔ انہیں صرف موٹر پاور سے فرض کرنے کے بجائے کمیشننگ کے دوران منتخب کیا جانا چاہئے۔
تجویز کردہ سرنی کنفیگریشنز 250 W پر 18 ماڈیولز یا ایک سٹرنگ میں 300 W پر 15 ماڈیول استعمال کرتی ہیں۔ انورٹر 900 VDC تک سپورٹ کرتا ہے، تجویز کردہ Voc رینج 550–750 VDC اور MPPT رینج 450-600 VDC کے ساتھ۔ سٹرنگ کی تصدیق کرنے سے پہلے سائٹ کے درجہ حرارت کے حالات کے تحت ماڈیول کے اصل اوپن سرکٹ وولٹیج کو چیک کریں۔
سولر پمپ موڈ کے لیے P8-00 کو 1 یا عام مقصد کے لیے 0 پر سیٹ کریں۔ یہی پلیٹ فارم MPPT پر مبنی سولر پمپنگ کو SVC/V/F موٹر کنٹرول، بلٹ ان PID اور Modbus RTU کے ساتھ جوڑتا ہے، جس سے یہ مناسب پمپ یا لائٹ مشینری ایپلی کیشنز کی خدمت کر سکتا ہے۔
P8-10 سے P8-14 کمزور لائٹ سٹاپ اور ری سٹارٹ رویے کو ترتیب دیں۔ انڈر لوڈ پروٹیکشن اور واٹر لیول ان پٹس بھی پمپ کے تحفظ کو سپورٹ کر سکتے ہیں جب انسٹالیشن کے لیے صحیح طریقے سے وائرڈ اور کنفیگر کیے گئے ہوں۔
171 × 86 × 138 ملی میٹر چیسس کا وزن تقریباً 1 کلو گرام ہے۔ بلٹ ان PID، پانچ ڈیجیٹل ان پٹ، اینالاگ I/O اور RS485 Modbus RTU تعاون یافتہ بند لوپ ایپلی کیشنز کے لیے علیحدہ PID کنٹرولر کی ضرورت کے بغیر مقامی کنٹرول اور انضمام کے اختیارات فراہم کرتے ہیں۔
ایک سٹرنگ میں 250 W (37 V قسم) کے 18 ماڈیول، یا 300 W (45 V قسم) کے 15 ماڈیول۔ دونوں سرنی کو تجویز کردہ 550 سے 750 VDC اوپن سرکٹ رینج کے اندر اترتے ہیں۔ 900 VDC سے زیادہ نہ ہوں، جو کہ زیادہ سے زیادہ درجہ بندی کی گئی ہے۔
ہاں، یہ عام آف گرڈ سیٹ اپ ہے۔ سرنی کو DC ٹرمینلز اور پمپ کو U, V اور W پر وائر کریں، شمسی سپلائی کے لیے P8-15 کو 1 سیٹ کریں، اور جب بھی ارے کافی وولٹیج فراہم کرتا ہے ڈرائیو چلتی ہے۔
نہ ہی۔ کنٹرول سینسر لیس ویکٹر یا V/F ہے، دونوں ہی فیڈ بیک کے بغیر ہیں۔ MPPT، ڈرائی رن پروٹیکشن، انڈر لوڈ پروٹیکشن اور مستقل دباؤ کے لیے اختیاری PID پہلے سے ہی ڈرائیو میں موجود ہیں۔
P8-09 آپریٹنگ فریکوئنسی کی نچلی حد، 10.00 ہرٹز بذریعہ ڈیفالٹ سیٹ کرتا ہے۔ P8-10 میں کمزور روشنی کی حد کے ساتھ، یہی وہ چیز ہے جو پانی کو منتقل کرنے کے لیے پمپ کو بہت آہستہ سے گھومنے سے روکتی ہے۔
Modbus RTU کے ساتھ RS485 سے زیادہ، ہاں۔ آپریٹنگ فریکوئنسی، بس وولٹیج، آؤٹ پٹ کرنٹ، آؤٹ پٹ پاور، DI اور DO اسٹیٹس اور موجودہ سپلائی موڈ سبھی U0 مانیٹرنگ گروپ سے پڑھنے کے قابل ہیں، U0-49 پر سپلائی موڈ کے ساتھ گرڈ یا سولر دکھا رہا ہے۔
جی ہاں اس سائز کا ایک بڑا حصہ عام مقصد کے موڈ میں، گرین ہاؤس کے پنکھے، ورکشاپ پمپ، کولنٹ سرکولیشن اور چھوٹے کمپریسرز کو 380 V سپلائی پر چلاتا ہے جس میں سائٹ پر کہیں بھی کوئی صف نہیں ہوتی ہے۔ ایک ہی ہارڈویئر، وہی پیرامیٹرز، مختلف موڈ۔ جب آپ آرڈر کرتے ہیں تو ہمیں بتائیں کہ آپ کون سا چاہتے ہیں۔ سولر پمپ موڈ میں خریدی گئی یونٹ کو P8-00 کو 0 پر سیٹ کر کے بدل دیا جاتا ہے۔
ہمیں ماڈل مکس اور مقدار بتائیں اور ہم قیمت کے ساتھ تحریری طور پر جہاز کی تاریخ کا حوالہ دیتے ہیں۔ معیاری درجہ بندی اور OEM برانڈ والے یونٹس ایک ہی شیڈول پر نہیں بھیجے جاتے ہیں، کیونکہ کیس پرنٹنگ اور لیبلز آپ کے آرٹ ورک پر بنائے جاتے ہیں، اس لیے آرڈر دینے سے پہلے یہ فیصلہ کرنا ضروری ہے۔
