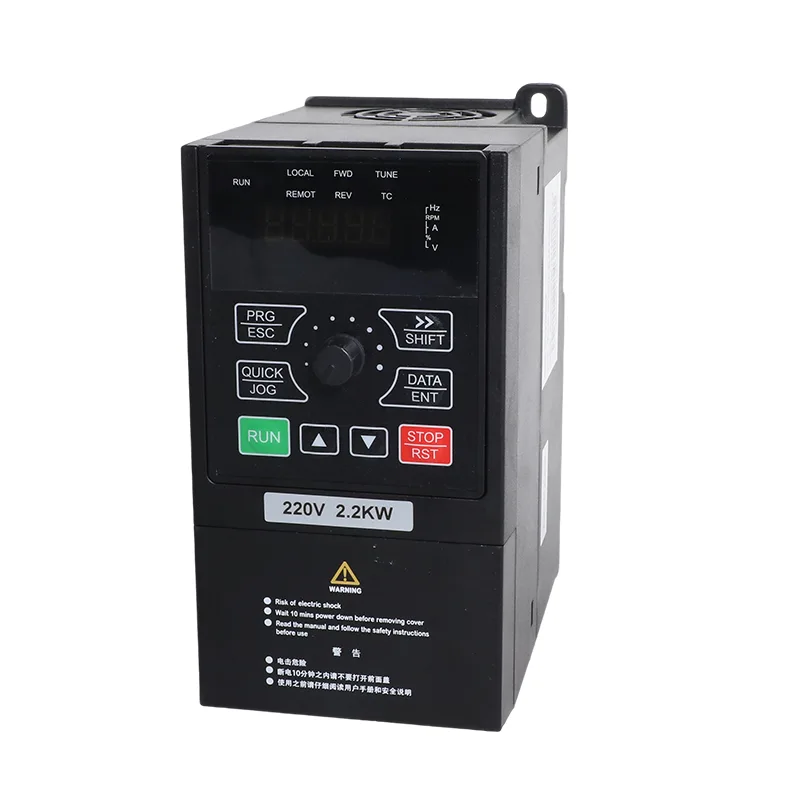

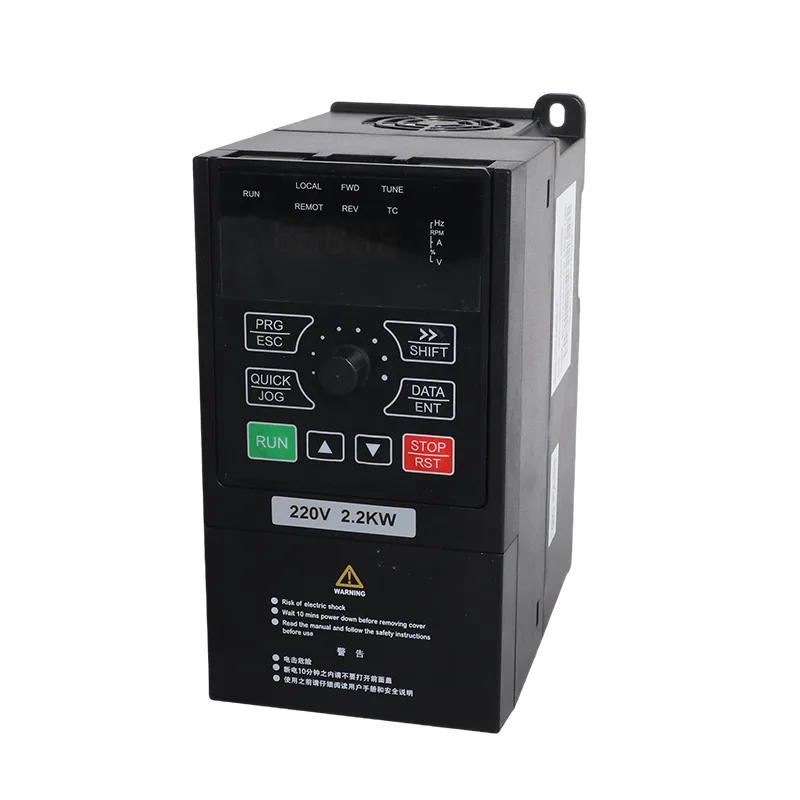

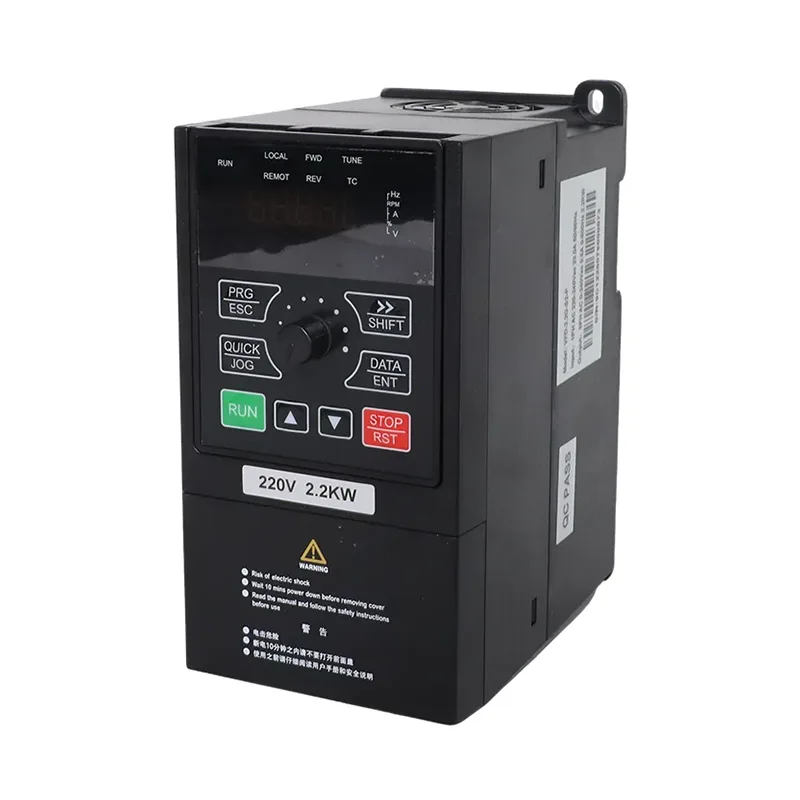

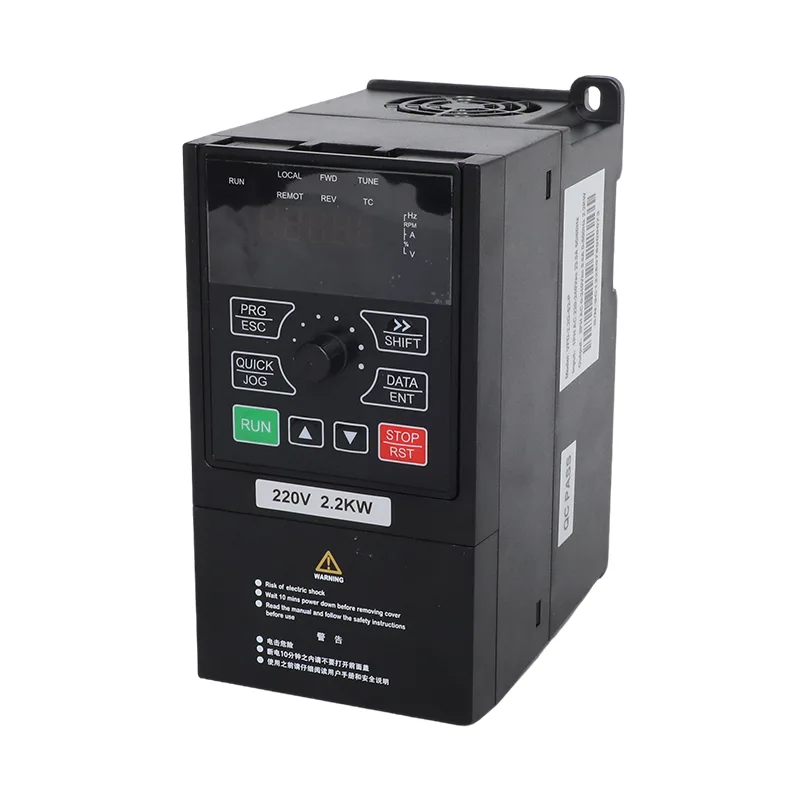

30kW/37kW 3 فیز 380V سولر پمپ اور جنرل پرپز انورٹر VFD دو ماڈلز میں دستیاب ہے: VFD-PC10-30G-T4-MK اور VFD-PC10-37G-T4-MK۔ دونوں تھری فیز AC ان پٹ استعمال کرتے ہیں اور منتخب کنفیگریشن کے مطابق سولر پمپ یا عام مقصد کے آپریشن کو سپورٹ کرتے ہیں۔
سولر پمپ ایپلی کیشنز میں، ڈرائیو فوٹو وولٹک سرنی سے طاقت کا استعمال کرتے ہوئے پمپ موٹر کو کنٹرول کرتی ہے۔ عام مقصد کے موڈ میں، یہ ہم آہنگ صنعتی آلات کے لیے متغیر فریکوئنسی موٹر کنٹرول فراہم کرتا ہے۔ ماڈل کا انتخاب موٹر کی ریٹیڈ پاور اور کرنٹ، پمپ آپریٹنگ حالات، دستیاب پاور سورس اور مطلوبہ کنٹرول فنکشنز پر منحصر ہے۔
30kW/37kW 3 فیز 380V سولر پمپ اور جنرل پرپز انورٹر VFD کے لیے، آپریٹنگ موڈ کا انتخاب قابل اطلاق ماڈل کنفیگریشن کے مطابق پیرامیٹر P8-00 کے ذریعے کیا جاتا ہے۔
سولر پمپ موڈ کا مقصد فوٹوولٹک سرنی کے ذریعہ فراہم کردہ پمپ ایپلی کیشنز کے لیے ہے۔ اس موڈ کے لیے درج کردہ کنٹرول فنکشنز میں زیادہ سے زیادہ پاور پوائنٹ ٹریکنگ (MPPT) اور کمزور روشنی پروٹیکشن منطق شامل ہیں۔
PV سرنی کو ڈرائیو کی مخصوص ڈی سی وولٹیج کی حدود کے اندر ترتیب دیا جانا چاہیے۔ پمپ کی پیداوار دستیاب شمسی توانائی، موٹر کی ضروریات، پمپ کی خصوصیات اور سائٹ کے حالات پر منحصر ہے۔
جہاں گرڈ یا جنریٹر کا بیک اپ درکار ہے، وہاں ان پٹ سوئچنگ کا انتظام اور وائرنگ کو قابل اطلاق ماڈل ڈایاگرام کی پیروی کرنی چاہیے۔ اس بات کی تصدیق کریں کہ آیا منتخب کردہ تنصیب کے لیے بیرونی سوئچنگ اجزاء کی ضرورت ہے بجائے اس کے کہ یہ فرض کر لیں کہ تبدیلی کے تمام افعال ڈرائیو کے اندر موجود ہیں۔
عام مقصد کا موڈ ہم آہنگ موٹر سے چلنے والے آلات کے لیے ہے جس کے لیے متغیر فریکوئنسی کنٹرول کی ضرورت ہوتی ہے۔ درج کردہ فنکشنز میں SVC اور V/F کنٹرول، بلٹ ان PID، ایڈجسٹ ایبل ایکسلریشن اور ڈیزلریشن، اور Modbus RTU کمیونیکیشن شامل ہیں۔
آپریٹنگ موڈ اور پیرامیٹر کی ترتیبات کو کمیشننگ کے دوران قائم کیا جانا چاہئے۔ کنٹرول سورس، موٹر ڈیٹا، ان پٹ ٹرمینلز اور آپریٹنگ کمانڈز کو کنفیگر کرتے وقت عین ماڈل کے لیے یوزر مینوئل پر عمل کریں۔
| آئٹم | VFD-PC10-30G-T4-MK | VFD-PC10-37G-T4-MK |
| قابل اطلاق موٹر | 30 کلو واٹ / 40 ایچ پی | 37 کلو واٹ / 50 ایچ پی |
| ان پٹ کرنٹ | 57 اے | 69 اے |
| آؤٹ پٹ کرنٹ | 60 اے | 75 اے |
| AC ان پٹ وولٹیج | AC 3 PH 380 V (-15%) سے 440 V (+10%) | |
| زیادہ سے زیادہ ڈی سی ان پٹ وولٹیج | 900 وی ڈی سی | |
| تجویز کردہ Voc رینج | 550 سے 750 وی ڈی سی | |
| تجویز کردہ MPPT رینج | 450 سے 600 وی ڈی سی | |
| وولٹیج کی حد شروع کریں۔ | 300 سے 900 وی ڈی سی، پیرامیٹر سایڈست | |
| آؤٹ پٹ فریکوئنسی رینج | 0 سے 500.00 ہرٹز | |
| شور کی سطح | 65 dBA زیادہ سے زیادہ |
| ماڈل | 37±1 V ماڈیولز، 250 W±5 Wp | 45±1 V ماڈیولز، 300 W±5 Wp | ||
| ماڈیولز فی سٹرنگ | ڈور | ماڈیولز فی سٹرنگ | ڈور | |
| VFD-PC10-30G-T4-MK | 18 | 8 | 15 | 8 |
| VFD-PC10-37G-T4-MK | 18 | 9 | 15 | 9 |
PV سرنی کی منصوبہ بندی کرتے وقت، اوپر کی تشکیلات کو عالمی سائز کے قوانین کے بجائے حوالہ کے انتظامات کے طور پر سمجھیں۔ صف کو حتمی شکل دینے سے پہلے ماڈیول کی تفصیلات، پمپ آپریٹنگ حالات اور سائٹ کی ضروریات کی تصدیق کریں۔
PV سٹرنگ ڈیزائن کو اصل اوپن سرکٹ وولٹیج (Voc)، آپریٹنگ وولٹیج، ماڈیول درجہ حرارت کے گتانک اور سائٹ کے کم از کم درجہ حرارت کا حساب دینا چاہیے۔ تصدیق کریں کہ حسابی سرد موسم کی سٹرنگ Voc ڈرائیو کے زیادہ سے زیادہ DC ان پٹ وولٹیج سے زیادہ نہیں ہے اور متوقع آپریٹنگ وولٹیج اس کی MPPT رینج کے ساتھ مطابقت رکھتا ہے۔ حتمی ترتیب میں پمپ کی موٹر کی درجہ بندی، کل متحرک سر، روزانہ پانی کی طلب اور سائٹ کے شمسی حالات کا بھی حساب ہونا چاہیے۔

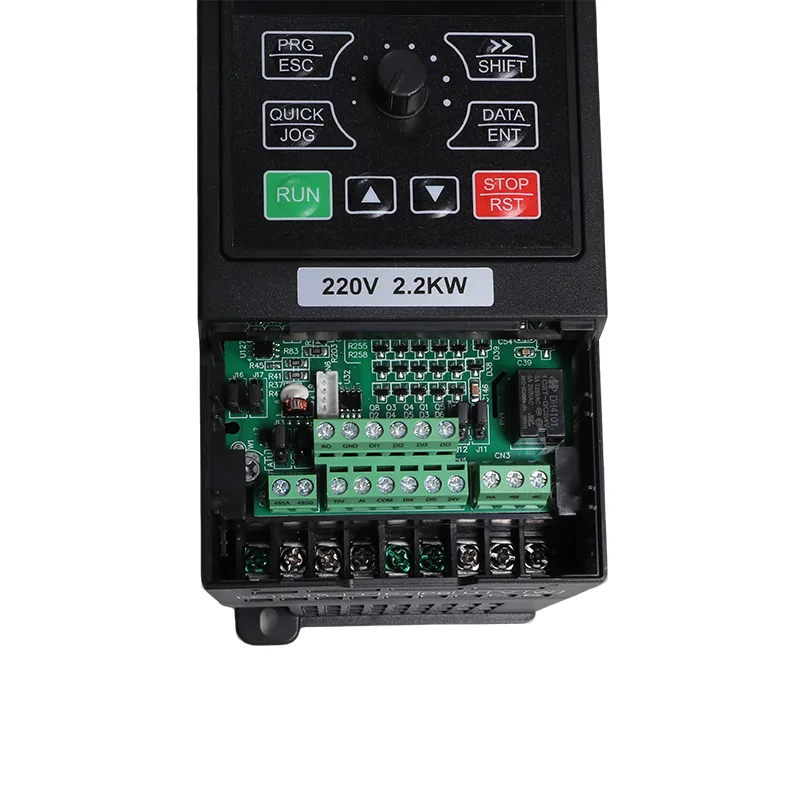

| آئٹم | تفصیلات |
| شرح شدہ تعدد | 50/60 ہرٹج |
| ان پٹ فریکوئنسی کی حد | ±5% (47.5 سے 63 ہرٹز) |
| آؤٹ پٹ وولٹیج | ان پٹ وولٹیج کے لیے 0 |
| آؤٹ پٹ فریکوئنسی | 0.1 سے 500 ہرٹز |
| زیادہ سے زیادہ تعدد | 0 سے 500 Hz (SVC اور V/F کنٹرول) |
| کیریئر فریکوئنسی | 0.8 kHz سے 8 kHz، لوڈ کرنے کے لیے خود بخود ایڈجسٹ (16 kHz تک تعاون یافتہ) |
| فریکوئنسی ریزولوشن | ڈیجیٹل ترتیب 0.01 ہرٹج؛ ینالاگ ترتیب 0.025% زیادہ سے زیادہ تعدد |
| کنٹرول موڈ | سینسر لیس ویکٹر کنٹرول (SVC)؛ V/F کنٹرول |
| ٹارک شروع ہو رہا ہے۔ | 0.5 Hz / 150% (SVC) |
| رفتار کی حد | 1:100 (SVC) |
| رفتار استحکام کی درستگی | ±0.5% (SVC) |
| اوورلوڈ کی گنجائش | 60 سیکنڈ کے لیے 150% ریٹیڈ کرنٹ؛ 12 سیکنڈ کے لیے 170%؛ 1.5 سیکنڈ کے لیے 190% |
| ٹارک بڑھانا | خودکار torque فروغ؛ دستی فروغ 0.1% سے 30.0% |
| V/F وکر | لکیری، ملٹی پوائنٹ، اور مربع وکر (1.2 / 1.4 / 1.6 / 1.8 / 2.0 پاور) |
| V/F علیحدگی | مکمل جدائی، آدھی جدائی |
| سرعت / تنزل | لکیری یا S-کرو، 0.0 سے 6500.0 s |
| ڈی سی بریک لگانا | سٹارٹ فریکوئنسی 0.00 ہرٹز سے زیادہ سے زیادہ فریکوئنسی تک؛ وقت 0.0 سے 36.0 سیکنڈ؛ موجودہ 0.0% سے 100.0% |
| JOG کنٹرول | JOG فریکوئنسی 0.00 Hz سے زیادہ سے زیادہ فریکوئنسی (پہلے سے طے شدہ 5 Hz)؛ accel/decel 0.0 سے 6500.0 s |
| بلٹ ان PID | جی ہاں، دباؤ، بہاؤ یا درجہ حرارت کے لیے بیرونی کنٹرولر کے بغیر بند لوپ |
| اے وی آر | جب گرڈ وولٹیج میں اتار چڑھاؤ آتا ہے تو آؤٹ پٹ وولٹیج مستحکم رہتا ہے۔ |
| ان پٹ ٹرمینلز | 5 ڈیجیٹل ان پٹ، DI5 50 kHz تک تیز رفتار پلس کو سپورٹ کرتا ہے۔ 1 اینالاگ ان پٹ 0-10 V یا 0-20 mA؛ 1 کیپیڈ پوٹینشیومیٹر ان پٹ |
| آؤٹ پٹ ٹرمینلز | 1 تیز رفتار پلس آؤٹ پٹ 50 کلو ہرٹز تک؛ 1 ریلے آؤٹ پٹ؛ 1 اینالاگ آؤٹ پٹ 0-20 ایم اے یا 0-10 وی |
| مواصلات | RS485، Modbus RTU |
| تحفظ | پاور آن، آؤٹ پٹ فیز نقصان، اوور کرنٹ، اوور وولٹیج، انڈر وولٹیج، زیادہ درجہ حرارت، اوور لوڈ، انڈر لوڈ، کمزور روشنی پر موٹر شارٹ سرکٹ کا پتہ لگانا |
| آپریٹنگ درجہ حرارت | -10 ° C سے 50 ° C؛ 40 ° C سے اوپر 1% فی 1 ° C کی کمی |
| ذخیرہ کرنے کا درجہ حرارت | -20 ° C سے 60 ° C |
| نمی | 95% RH سے نیچے، کوئی گاڑھا نہیں ہے۔ |
| اونچائی | 1000 میٹر سے نیچے؛ 1000 سے 3000 میٹر تک 1% فی 100 میٹر کی کمی |
| کمپن | 5.9 m/s² سے نیچے (0.6 g) |
| انکلوژر | IP20، وال ماؤنٹ یا کابینہ، عمودی تنصیب |
| تقسیم کا نظام | ٹی این، ٹی ٹی |
| EMC / حفاظت | IEC 61800-3 (C3)؛ IEC 61800-5-1 |
ڈرائیو میں زیادہ سے زیادہ DC ان پٹ وولٹیج 900 VDC اور تجویز کردہ MPPT آپریٹنگ رینج 450-600 VDC ہے۔ یہ قدریں مختلف مقاصد کو پورا کرتی ہیں: زیادہ سے زیادہ ان پٹ وولٹیج ایک بالائی حد ہے، جبکہ MPPT رینج عام فوٹوولٹک آپریشن سے متعلق ہے۔
نظام کے ڈیزائن کے دوران صف کے اوپن سرکٹ وولٹیج اور آپریٹنگ وولٹیج کا الگ الگ جائزہ لیا جانا چاہیے۔ زیادہ سے زیادہ ان پٹ وولٹیج کو PV سرنی کے لیے ہدف آپریٹنگ وولٹیج کے طور پر استعمال نہ کریں۔
درج کنٹرول کے طریقے سینسر لیس ویکٹر کنٹرول (SVC) اور V/F کنٹرول ہیں۔ SVC کے تحت، مخصوص ابتدائی ٹارک 0.5 Hz پر 150% ہے۔ درج رفتار کی حد 1:100 ہے، رفتار کے استحکام کی درستگی ±0.5% ہے۔
موٹر کی اصل کارکردگی کا انحصار موٹر کے پیرامیٹرز، لوڈ کی خصوصیات، تنصیب کے حالات اور کمیشننگ سیٹنگز پر ہوتا ہے۔
بلٹ ان PID فنکشن دباؤ، بہاؤ یا درجہ حرارت پر مشتمل بند لوپ کنٹرول ایپلی کیشنز کے لیے استعمال کیا جا سکتا ہے، جہاں مطلوبہ سینسر اور سسٹم کنفیگریشن فراہم کیے جاتے ہیں۔
موڈبس آر ٹی یو کا استعمال کرتے ہوئے مواصلت RS485 کے ذریعے ہوتی ہے۔ دستیاب ڈیجیٹل اور اینالاگ ان پٹس اور آؤٹ پٹ کنفیگرڈ کنٹرول اور مانیٹرنگ فنکشنز کو سپورٹ کرتے ہیں۔
حفاظتی افعال درست موٹر سلیکشن، برقی تحفظ، وائرنگ کے طریقوں یا سسٹم کی کمیشننگ کی جگہ نہیں لیتے ہیں۔
درج کردہ اوورلوڈ ریٹنگز ہیں:
| اوورلوڈ کی سطح | دورانیہ |
|---|---|
| شرح شدہ کرنٹ کا 150% | 60 سیکنڈ |
| شرح شدہ کرنٹ کا 170% | 12 سیکنڈ |
| شرح شدہ کرنٹ کا 190% | 1.5 سیکنڈ |
یہ ریٹنگز مخصوص قلیل مدتی اوورلوڈ صلاحیت کو بیان کرتی ہیں۔ وہ خود سے کسی خاص پمپ کی شروعاتی ضروریات کے لیے موزوںیت قائم نہیں کرتے ہیں۔ انتخاب کے دوران موٹر ریٹیڈ کرنٹ، ایکسلریشن ٹائم اور لوڈ کی خصوصیات کو چیک کرنا ضروری ہے۔
آبپاشی کے پمپنگ سسٹمز میں تشخیص کے لیے موزوں ہے جہاں موٹر ریٹنگ، پمپنگ ڈیوٹی اور دستیاب PV سرنی ڈرائیو کی خصوصیات سے مماثل ہے۔ سسٹم کو ترتیب دیتے وقت پانی کی طلب، کل سر اور سائٹ کے شمسی حالات پر غور کیا جانا چاہیے۔
ہم آہنگ خام پانی کی انٹیک اور ٹرانسفر پمپ کے لیے غور کیا جا سکتا ہے۔ ماڈل کو منتخب کرنے سے پہلے موٹر کرنٹ، مطلوبہ آپریٹنگ فریکوئنسی، کنٹرول کی ضروریات اور کسی بھی بیک اپ پاور انتظام کی تصدیق کریں۔
عام مقصد کے موڈ میں، ڈرائیو کو ہم آہنگ صنعتی پمپ ایپلی کیشنز کے لیے استعمال کیا جا سکتا ہے، بشمول پروسیس واٹر ٹرانسفر، کولنگ واٹر سرکولیشن اور دیگر موٹر سے چلنے والے نظام جن میں متغیر فریکوئنسی کنٹرول کی ضرورت ہوتی ہے۔
محدود یا متغیر گرڈ کی دستیابی کے ساتھ تنصیبات کے لیے، ڈرائیو کو مناسب طریقے سے ڈیزائن کردہ بیک اپ سپلائی کے ساتھ سولر پمپنگ سسٹم کے حصے کے طور پر جانچا جا سکتا ہے۔ مخصوص تنصیب کے لیے بیک اپ سورس، تبدیلی کے انتظامات اور آپریٹنگ ترتیب کی تصدیق ہونی چاہیے۔
موٹر کا نام پلیٹ، ریٹیڈ کرنٹ، وولٹیج، پاور اور آپریٹنگ ضروریات کو چیک کریں۔ صرف ڈرائیو کی ریٹیڈ پاور ہر پمپ موٹر کے ساتھ مطابقت قائم کرنے کے لیے کافی نہیں ہے۔
ماڈیول کی وضاحتوں کی تصدیق کریں اور سائٹ کے سب سے کم متوقع درجہ حرارت کے تحت سٹرنگ وولٹیج کا حساب لگائیں۔ یقینی بنائیں کہ زیادہ سے زیادہ حساب شدہ Voc ڈرائیو کی DC ان پٹ کی حد کے اندر رہے اور یہ کہ نارمل آپریشن MPPT رینج کے ساتھ مطابقت رکھتا ہو۔
اگر گرڈ یا جنریٹر کے آپریشن کی ضرورت ہو تو، تنصیب کے لیے مخصوص کردہ AC سورس وولٹیج، فریکوئنسی، صلاحیت، وائرنگ اور تبدیلی کے اجزاء کی تصدیق کریں۔ ماڈل کے وائرنگ ڈایاگرام پر عمل کیے بغیر بجلی کے ذرائع کو متصل یا سوئچ نہ کریں۔
50 میٹر سے زیادہ لمبی موٹر کیبلز کے لیے، آؤٹ پٹ ری ایکٹر کی سفارشات اور اجازت یافتہ کیبل کی لمبائی کے لیے قابل اطلاق دستی چیک کریں۔ کیبل کی لمبائی، موٹر موصلیت اور تنصیب کے حالات آؤٹ پٹ کنکشن کی مناسبیت کو متاثر کرتے ہیں۔
محیط درجہ حرارت، اونچائی، وینٹیلیشن اور دیوار کے حالات کا حساب لگائیں۔ ڈیریٹنگ ضروریات کو لاگو کیا جانا چاہئے جب انسٹالیشن مخصوص آپریٹنگ شرائط سے زیادہ ہو.
IP20 انکلوژر پانی کے داخلے سے تحفظ فراہم نہیں کرتا ہے۔ ڈرائیو کو ایسے ماحول اور انکلوژر میں انسٹال کریں جو اس کی مخصوص تحفظ کی درجہ بندی، درجہ حرارت اور وینٹیلیشن کی ضروریات کے لیے موزوں ہو۔
250 ڈبلیو پر 18 ماڈیولز کی نو سٹرنگز، یا 300 ڈبلیو پر 15 کی نو سٹرنگز، جو کہ 162 یا 135 ماڈیولز ہیں۔ اسے یومیہ پانی کے حجم اور کل سر کے مقابلے میں نقطہ آغاز اور سائز کے طور پر سمجھیں، کیونکہ صف آؤٹ پٹ کا تعین کرتی ہے، موٹر کی درجہ بندی کا نہیں۔
جی ہاں R, S اور T پر کوئی بھی 380 V تھری فیز سورس بیک اپ سپلائی کے طور پر کام کرتا ہے۔ مینز یا جنریٹر کو زبردستی چلانے کے لیے P8-15 کو 2 پر سیٹ کریں، یا خودکار سوئچنگ کے لیے 0 پر سیٹ کریں۔ پہلے جنریٹر وولٹیج کے استحکام کی تصدیق کریں، کیونکہ ڈرائیو کسی بھی انورٹر کی طرح اوور وولٹیج یا انڈر وولٹیج پر ٹرپ کرتی ہے۔
گھر کے اندر، براہ راست سورج کی روشنی سے باہر، کوئی سنکنرن یا آتش گیر گیس نہیں، کوئی ترسیلی دھول نہیں ہے۔ محیطی -10 ° C سے 50 ° C 40 ° C سے زیادہ ڈیریٹنگ کے ساتھ، نمی 95% RH سے نیچے بغیر گاڑھاو کے، اونچائی 1000 میٹر سے نیچے بغیر ڈیریٹنگ کے، کمپن 5.9 m/s² سے کم۔ انکلوژر IP20 ہے، اس لیے کابینہ یا صاف پمپ ہاؤس کی ضرورت ہے۔
مینوئل تجویز کرتا ہے کہ جہاں پمپ ڈرائیو سے 50 میٹر سے زیادہ ہو، جو اس پیمانے پر عام ہے۔ یہ موٹر کی موصلیت کو لمبی کیبلز پر منعکس وولٹیج سے بچاتا ہے اور کام میں سمیٹنے کی ناکامی کے سال کے خطرے کو کم کرتا ہے۔
60 s کے لیے 150% ریٹیڈ کرنٹ، 12 s کے لیے 170% اور 1.5 s کے لیے 190%۔ 37 کلو واٹ یونٹ پر جو کہ ایک منٹ کے لیے 112.5 A ہے، ایک بڑے آبدوز کے آغاز کے لیے اور عارضی بوجھ کے اضافے کے لیے کافی ہے۔
جی ہاں اسے عام مقصد کے موڈ میں آرڈر کریں اور اس کے بھیجنے سے پہلے P8-00 سیٹ کیا جاتا ہے، جو آپ کو SVC یا V/F کنٹرول، PID، Modbus اور مکمل تحفظ کے سیٹ کے ساتھ ایک معیاری انورٹر فراہم کرتا ہے۔ سولر پمپ موڈ دوسرا آپشن ہے۔ ہمیں بتائیں کہ کس پراجیکٹ کی ضرورت ہے۔ سولر پمپ موڈ میں ایک یونٹ کو بعد میں P8-00 کے ساتھ 0 پر عام مقصد میں تبدیل کیا جاتا ہے، جو کہ واپسی کے بجائے پیرامیٹر کی تبدیلی ہے۔
ہمیں پمپ کی درجہ بندی، کل سر، روزانہ پانی کا حجم اور سائٹ کا مقام بھیجیں، اور ہم ڈرائیو ماڈل، صف کی ترتیب اور DC تحفظ کی فہرست کے ساتھ ایک پیکج کے طور پر واپس آئیں گے۔ قیمتوں کا تعین، لیڈ ٹائم اور OEM شرائط کو ایک ساتھ نقل کیا گیا ہے تاکہ آپ پوری چیز کو ایک دستاویز میں اپنے گاہک تک لے جا سکیں۔
