3 فیز موٹر کے لیے 320kw VFD انورٹر

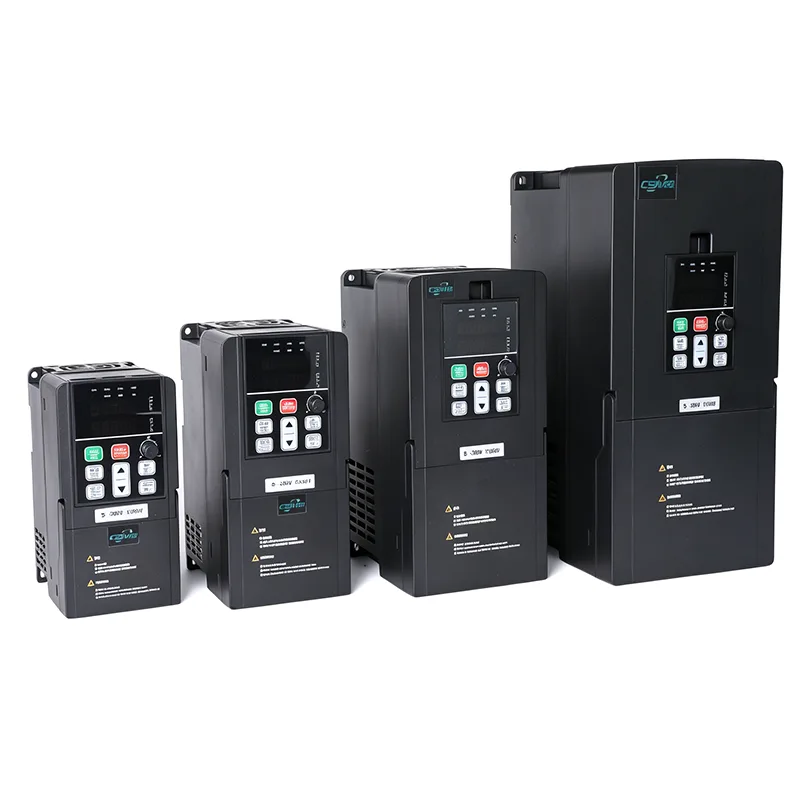

3 فیز موٹر کے لیے CSIVEI 320kw VFD انورٹر تھری فیز موٹر کنٹرول کے لیے ایک ورسٹائل انٹری لیول ڈرائیو ہے۔ چھوٹے صنعتی آلات، ورکشاپ کی مشینری، اور ہلکے آٹومیشن کے کاموں کے لیے ڈیزائن کیا گیا، یہ کمپیکٹ فٹ پرنٹ میں قابل اعتماد کارکردگی پیش کرتا ہے۔ V/F اور سینسر لیس ویکٹر کنٹرول موڈز، بلٹ ان PID کنٹرولر، اور بیرونی کیپیڈ یا ریموٹ آپریشن کے لیے سپورٹ دونوں کی خاصیت۔ آئی پی 20 انکلوژر کے ساتھ ساتھ ساتھ بڑھنے کی صلاحیت موثر پینل کی تنصیب کی اجازت دیتی ہے۔ آسان پیرامیٹر کنفیگریشن اور ناہموار تعمیر کے ساتھ، یہ موٹر اسپیڈ کنٹرول کی بنیادی ایپلی کیشنز کے لیے ایک ٹھوس بنیاد فراہم کرتا ہے۔

پروڈکٹ کے پیرامیٹرز

عام ایپلی کیشنز

3 فیز موٹر کے لیے CSIVEI 320kw VFD انورٹر انتہائی ہائی پاور موٹر کنٹرول کے لیے حتمی حل ہے:

میگا پمپس - بڑے پیمانے پر پانی کی فراہمی، سیلاب کنٹرول پمپنگ اسٹیشن

کان کنی اور معدنیات – بڑی پیسنے والی ملیں، اعلیٰ صلاحیت والے کولہو

تیل اور گیس - مین پائپ لائن پمپ، گیس ٹربائن اسٹارٹر، کمپریسر اسٹیشن

سیمنٹ - روٹری بھٹہ ڈرائیوز، بڑے پنکھے۔

میرین پروپلشن - جہازوں کے لیے مین پروپلشن ڈرائیوز

مسلسل ہیوی ڈیوٹی آپریشن کے لیے تیار کردہ، اس ڈرائیو میں جدید تھرمل مینجمنٹ، بے کار کولنگ، اور وسیع تشخیصی صلاحیتیں شامل ہیں۔

درخواست کی مخصوص خصوصیات

CSIVEI VFD سیریز میں خصوصی فنکشنز شامل ہیں جو عام صنعتی ایپلی کیشنز کے لیے تیار کیے گئے ہیں، سسٹم کے ڈیزائن کو آسان بنانا اور کارکردگی کو بڑھانا۔

پمپ اور پنکھے کے کنٹرول کے لیے بلٹ ان PID - مسلسل پریشر واٹر سپلائی، HVAC سسٹمز، اور وینٹیلیشن ایپلی کیشنز کے لیے مثالی۔ ڈرائیو پریشر یا فلو سینسرز سے براہ راست ان پٹ قبول کرتی ہے اور سیٹ پوائنٹ کو برقرار رکھنے کے لیے خود بخود رفتار کو ایڈجسٹ کرتی ہے۔

ڈائنامک بریکنگ - منتخب ماڈلز پر بلٹ ان بریکنگ یونٹ بیرونی بریک ریزسٹرس کے کنکشن کی اجازت دیتا ہے، جس سے کرین، ہوائیسٹ اور سینٹری فیوجز جیسے ایپلی کیشنز کے لیے تیزی سے سست روی اور درست طریقے سے روکا جا سکتا ہے۔

فلائنگ سٹارٹ - ڈرائیو ایک گھومنے والی موٹر کو پہلے روکے بغیر آسانی سے پکڑ سکتی ہے، ونڈ ملنگ پنکھے یا فری وہیلنگ بوجھ کے ساتھ ایپلی کیشنز میں ٹرپنگ کی پریشانی کو ختم کرتی ہے۔

فائر موڈ (فائر فائٹر کا موڈ) - فائر پروٹیکشن ایپلی کیشنز میں، ڈرائیو خرابی کے حالات کو اوور رائیڈ کر سکتی ہے اور ہنگامی حالات کے دوران اہم وینٹیلیشن یا پانی کی فراہمی کے نظام کو فعال رہنے کو یقینی بنانے کے لیے آپریشن جاری رکھ سکتی ہے۔

پمپ کی صفائی کا فنکشن - گندے پانی یا گندے پانی کی ایپلی کیشنز میں اسکیلنگ اور رکاوٹ کو روکنے، پمپ کی زندگی کو بڑھانے اور دیکھ بھال کو کم کرنے کے لیے وقفے وقفے سے پمپ کو الٹی سمت میں گھماتا ہے۔

اکثر پوچھے گئے سوالات

کیا میں VFD کو باہر یا واش-ڈاؤن ماحول میں استعمال کر سکتا ہوں؟

معیاری IP20 ڈرائیوز کو صاف، خشک پینل میں ہونا ضروری ہے۔ بیرونی یا سخت ماحول کے لیے، CSIVEI اعلی IP درجہ بندی پیش کرتا ہے:

IP40 – دھول بھری جگہوں جیسے ٹیکسٹائل ملز یا لکڑی کے کام کے لیے اچھا ہے۔

IP54/IP55 - دھول سے تنگ اور سپلیش پروف؛ بیرونی دیواروں اور واش-ڈاؤن علاقوں کے لیے کام کرتا ہے۔

IP66 - مکمل طور پر دھول سے تنگ اور طاقتور واٹر جیٹس کو ہینڈل کرتا ہے۔ فوڈ پروسیسنگ، کار واش، یا اضافی دیواروں کے بغیر بیرونی استعمال کے لیے موزوں

اگر سنکنرن گیسیں موجود ہیں تو، پی سی بی پر کنفارمل کوٹنگ کی سفارش کی جاتی ہے۔

میں صحیح کا انتخاب کیسے کروں؟3 فیز موٹر کے لیے 320kw VFD انورٹرمیری موٹر کے لیے؟

غور کرنے کے لئے چند چیزیں:

موٹر پاور - VFD کو موٹر ریٹنگ سے مماثل یا تھوڑا بڑا ہونا چاہئے۔

ان پٹ وولٹیج—سنگل فیز 230V یا تھری فیز 400V، یقینی بنائیں کہ یہ آپ کی سپلائی سے میل کھاتا ہے۔

لوڈ کی قسم — کنویئرز یا ایکسٹروڈرز جیسے مستقل ٹارک بوجھ کے لیے عام طور پر موٹر پاور کے 100-120% پر VFD سائز کی ضرورت ہوتی ہے۔ متغیر ٹارک بوجھ جیسے پنکھے اور پمپ اکثر موٹر پاور سے مماثل VFD استعمال کر سکتے ہیں، نیز آپ کو توانائی کی بچت ہوتی ہے۔

ماحول — گرد آلود، مرطوب، یا بیرونی مقامات کے لیے، اعلیٰ IP ریٹنگ (IP40، IP54، IP66) کے لیے جائیں یا ڈرائیو کو محفوظ دیوار میں رکھیں۔

مواصلات — اگر آپ کو کسی PLC یا SCADA سے بات کرنے کی ضرورت ہے، تو چیک کریں کہ ڈرائیو آپ کے پروٹوکول کو سپورٹ کرتی ہے (Modbus RTU معیاری ہے؛ Profibus، Ethernet/IP، وغیرہ اختیاری ہیں)۔

اگر آپ دوسری رائے چاہتے ہیں تو CSIVEI کے پاس سائز سازی کا ٹول اور ٹیک سپورٹ بھی ہے۔

کیا مجھے بیرونی بریک ریزسٹر کی ضرورت ہے؟

یہ منحصر ہے. اگر آپ کو تیزی سے سستی کی ضرورت ہے یا بوجھ میں بہت زیادہ جڑت ہے — جیسے سینٹری فیوجز، کرینیں، لہرانے والے، یا وائنڈر — تو ہاں، آپ کو ایک کی ضرورت ہوگی۔ اندرونی بریکنگ یونٹ والی ڈرائیوز پر، ریزسٹر اوور وولٹیج کی خرابیوں سے بچنے اور رکنے کے اوقات کو کم کرنے کے لیے دوبارہ پیدا کرنے والی توانائی کو سنبھالتا ہے۔ پنکھوں اور پمپوں کے لیے جن میں سست رفتاری ہے، آپ اسے عام طور پر چھوڑ سکتے ہیں۔

ڈرائیو میں کیا تحفظات بنائے گئے ہیں؟

CSIVEI ڈرائیوز میں تحفظات کا ایک ٹھوس سیٹ شامل ہے: اوور وولٹیج، انڈر وولٹیج، اوور کرنٹ، شارٹ سرکٹ، زیادہ درجہ حرارت (ہیٹ سنک)، ان پٹ یا آؤٹ پٹ پر فیز نقصان، اور موٹر اوورلوڈ (الیکٹرانک تھرمل اوورلوڈ، I²t)۔ یہ چیزوں کو قابل اعتماد طریقے سے چلانے اور آلات کی زندگی کو بڑھانے میں مدد کرتے ہیں۔

کیا میں ایک VFD سے متعدد موٹریں چلا سکتا ہوں؟

ہاں، آپ ایک ہی ڈرائیو سے متوازی طور پر متعدد موٹرز چلا سکتے ہیں، جب تک کہ: کل موجودہ قرعہ اندازی ڈرائیو کی آؤٹ پٹ ریٹنگ کے اندر رہتی ہے، ہر موٹر کا اپنا تھرمل اوورلوڈ تحفظ ہوتا ہے، اور آپ V/F کنٹرول استعمال کر رہے ہیں (ملٹی موٹر سیٹ اپ کے لیے ویکٹر کنٹرول کی سفارش نہیں کی جاتی ہے)۔ یہ پنکھے کی صفوں، کنویئر سیکشنز، یا پمپ اسٹیشنوں کے لیے عام ہے جہاں موٹریں ایک ساتھ ایک ہی رفتار سے چلتی ہیں۔

کسٹمر کیس: صنعتی وینٹیلیشن فین

فرنیچر مینوفیکچرنگ کی سہولت کو اس کے دھول اکٹھا کرنے کے نظام کے لیے ہوا کے بہاؤ کے عین مطابق کنٹرول کی ضرورت ہوتی ہے۔ پنکھے کو مسلسل پوری رفتار سے چلانا ناکارہ تھا اور ضرورت سے زیادہ شور پیدا کرتا تھا۔

حل: 3 فیز موٹر کے لیے CSIVEI 320kw VFD انورٹر مین ایگزاسٹ فین پر نصب کیا گیا تھا، جس میں پنکھے کی رفتار کو کنٹرول کرنے کے لیے پریشر سینسر مانیٹرنگ ڈکٹ پریشر تھا۔

نتائج:

پنکھے کی رفتار خود بخود دھول جمع کرنے کی مانگ سے مطابقت رکھتی ہے۔

جزوی لوڈ آپریشن کے دوران 45% کی توانائی کی بچت

شور کی سطح میں 12 ڈی بی کی کمی، کام کے حالات میں بہتری

پنکھے کے بیرنگ اور بیلٹ پر مکینیکل پہننے میں کمی

یہ نظام اب ماحولیاتی تعمیل اور آپریشنل کارکردگی دونوں اہداف کو پورا کرتا ہے۔
