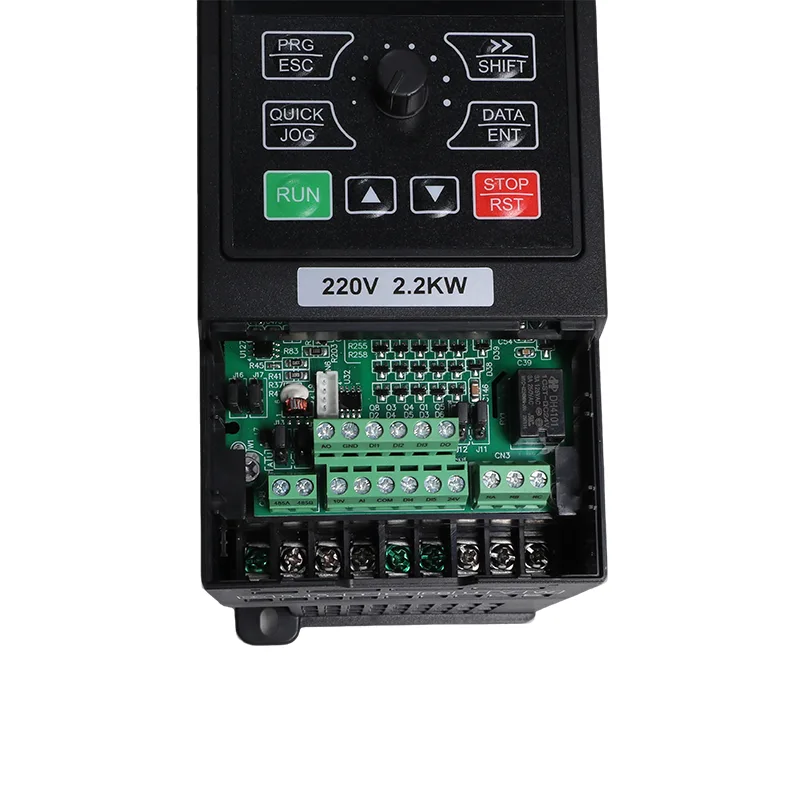

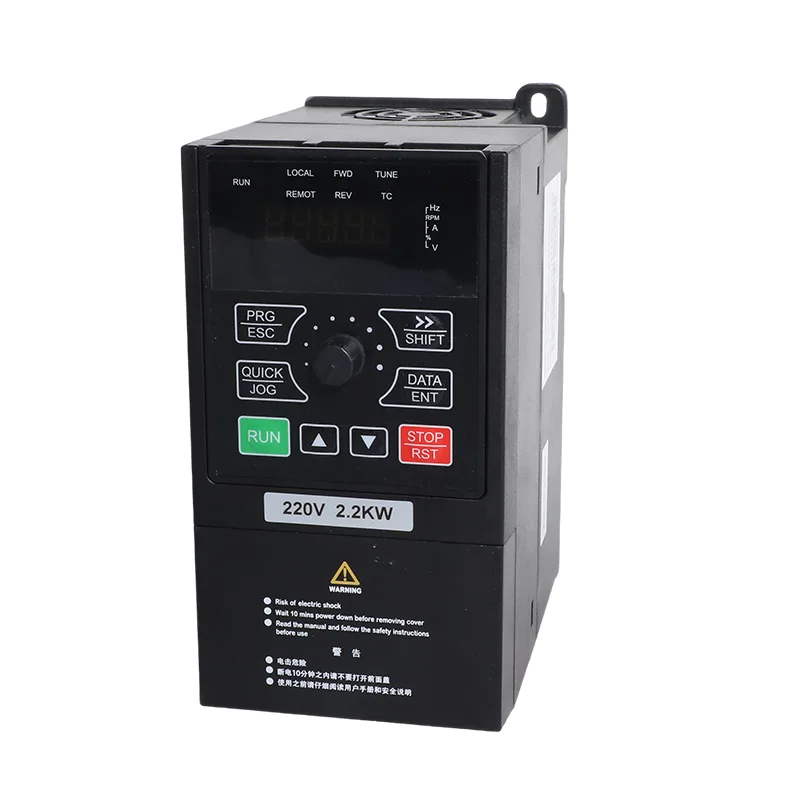

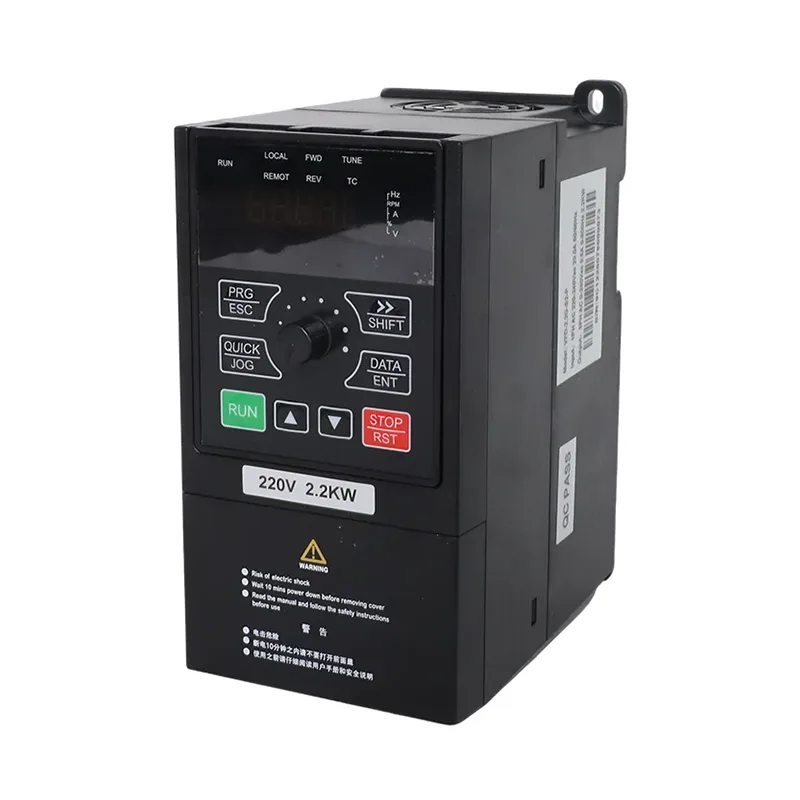

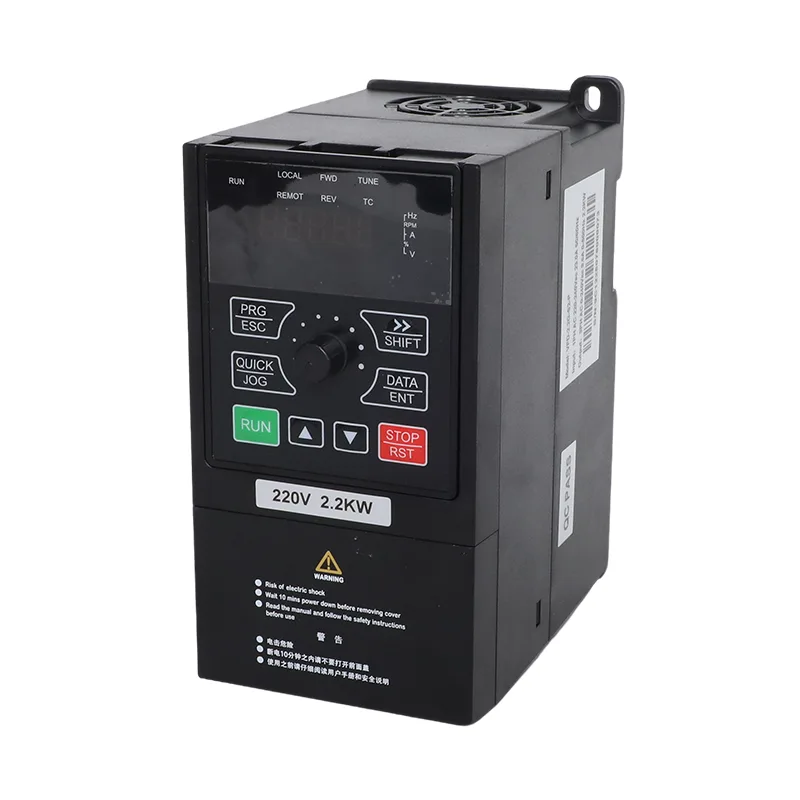

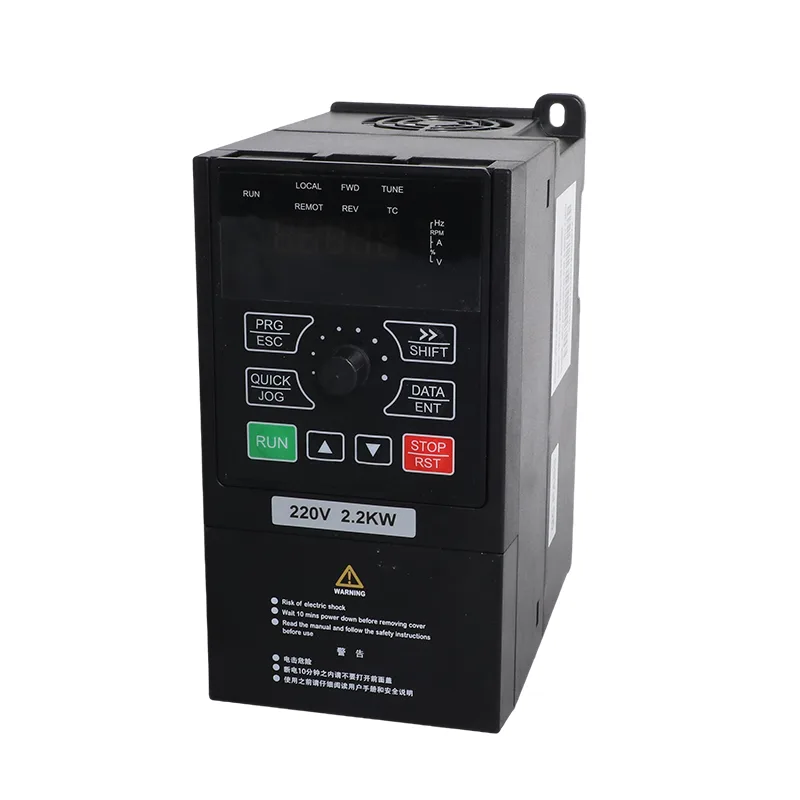

CSIVEI 4.0kW/5.5kW 1 فیز 230V سولر پمپ اور جنرل پرپز انورٹر VFD ان سائٹس کے لیے ہے جنہیں 4.0 kW یا 5.5 kW موٹرز چلانے کی ضرورت ہے لیکن تین فیز یوٹیلیٹی کنکشن کے بجائے سنگل فیز AC سپلائی ہے۔ VFD-PC10-4.0G-S2-MK 17 A آؤٹ پٹ کرنٹ فراہم کرتا ہے، جبکہ VFD-PC10-5.5G-S2-MK 25 A فراہم کرتا ہے۔ ان کے درج کردہ AC ان پٹ کرنٹ بالترتیب 32 A اور 45 A ہیں، لہذا کرنٹ کے لیے سپلائی سرکٹ، بریکر اور کیبل کا انتخاب کرنا ضروری ہے۔
DC کی طرف، ڈرائیو اپنی وولٹیج کی حدوں کے لیے ترتیب شدہ فوٹو وولٹک سرنی کو قبول کرتی ہے۔ تجویز کردہ MPPT رینج 250–350 VDC ہے، تجویز کردہ سرنی اوپن سرکٹ وولٹیج کی حد 360–430 VDC ہے، اور زیادہ سے زیادہ DC ان پٹ وولٹیج 450 VDC ہے۔ یہ حدیں خاص طور پر اس وقت اہم ہوتی ہیں جب تار متوازی طور پر جڑے ہوتے ہیں یا جب صف سرد حالات میں کام کرتی ہے، جہاں ماڈیول اوپن سرکٹ وولٹیج بڑھ سکتا ہے۔
سولر پمپ موڈ (P8-00 = 1): ڈرائیو فوٹو وولٹک پمپنگ کے لیے MPPT کا استعمال کرتی ہے اور پمپ سے متعلق افعال فراہم کرتی ہے جس میں کمزور لائٹ ہینڈلنگ، انڈر لوڈ پروٹیکشن اور واٹر لیول کنٹرول کے اختیارات شامل ہیں۔ جب گرڈ بیک اپ انسٹالیشن کا حصہ ہو تو تبدیلی کے پیرامیٹرز اور بیرونی سوئچنگ کے انتظامات کو مینوئل کے مطابق ترتیب دیا جانا چاہیے۔
عام مقصد کا موڈ (P8-00 = 0): ڈرائیو SVC یا V/F کنٹرول، بلٹ ان PID اور RS485 Modbus RTU کمیونیکیشن کے ساتھ ایک روایتی انورٹر کے طور پر کام کرتی ہے۔ اس موڈ کو سولر پمپ کنٹرول فنکشن کا استعمال کیے بغیر مطابقت پذیر پمپوں، پنکھوں، بلورز اور موٹر سے چلنے والے دیگر آلات کے لیے استعمال کیا جا سکتا ہے۔
آپریٹنگ موڈ شپمنٹ سے پہلے سیٹ کیا جا سکتا ہے اور درخواست کی ضروریات میں تبدیلی آنے پر P8-00 کے ذریعے تبدیل کیا جا سکتا ہے۔ یہ تقسیم کاروں اور انسٹالرز کو مطلوبہ استعمال کی وضاحت کرنے کا ایک طریقہ فراہم کرتا ہے جبکہ بعد میں ڈرائیو کو دوبارہ ترتیب دینے کا اختیار برقرار رکھتے ہوئے، مناسب موٹر ریٹنگ، وائرنگ اور پیرامیٹر سیٹنگز کے ساتھ مشروط۔
سولر پمپنگ کے لیے، 4.0kW/5.5kW 1 فیز 230V سولر پمپ اور جنرل پرپز انورٹر VFD ماڈل کے لیے مخصوص سٹرنگ لے آؤٹ کا استعمال کرتا ہے: 4.0 kW ورژن دو متوازی تاروں کا استعمال کرتا ہے، جبکہ 5.5 kW ورژن تین استعمال کرتا ہے۔ 37±1 V، 250 W±5 Wp ماڈیولز کے ساتھ، جدول 11 ماڈیول فی سٹرنگ بتاتا ہے۔ 45±1 V، 300 W±5 Wp ماڈیولز کے ساتھ، یہ فی سٹرنگ 9 ماڈیول بتاتا ہے۔ صف کو جوڑنے سے پہلے، منتخب کردہ ماڈیول ڈیٹا اور درجہ حرارت کے مقامی حالات کا استعمال کرتے ہوئے سٹرنگ اوپن سرکٹ وولٹیج کا حساب لگائیں، اور اسے ڈرائیو کی بیان کردہ حدود کے اندر رکھیں۔
ان تنصیبات کے لیے جو سٹوریج ٹینک کا استعمال کرتی ہیں یا پانی کی اچھی دستیابی پر انحصار کرتی ہیں، ڈرائیو پانی کی سطح کے ان پٹ کے اختیارات اور انڈر لوڈ تحفظ کو سپورٹ کرتی ہے۔ AI پانی کی سطح کا پتہ لگانے کو P8-18 کا استعمال کرتے ہوئے ترتیب دیا جا سکتا ہے، جس میں P8-19 اور P8-20 کے ذریعے مقرر کردہ حد اور نیند میں تاخیر ہوتی ہے۔ انڈر لوڈ ری سیٹ کا رویہ P8-26 کے ذریعے ترتیب دیا گیا ہے۔ جب صحیح سینسرز اور پیرامیٹرز نصب ہوتے ہیں تو یہ فنکشنز ٹینک کی سطح اور پانی کی دستیابی کے ساتھ پمپ آپریشن کو مربوط کرنے میں مدد کرتے ہیں۔
| آئٹم | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| قابل اطلاق موٹر | 4.0 کلو واٹ / 5 ایچ پی | 5.5 کلو واٹ / 7.5 ایچ پی |
| برائے نام صلاحیت | 5.9 kVA | 11 kVA |
| ان پٹ کرنٹ | 32 اے | 45 اے |
| آؤٹ پٹ کرنٹ | 17 اے | 25 اے |
| AC ان پٹ وولٹیج | AC 1 PH 220 V (-15%) سے 240 V (+10%) | |
| زیادہ سے زیادہ ڈی سی ان پٹ وولٹیج | 450 وی ڈی سی | |
| تجویز کردہ Voc رینج | 360 سے 430 وی ڈی سی | |
| تجویز کردہ MPPT رینج | 250 سے 350 وی ڈی سی | |
| وولٹیج کی حد شروع کریں۔ | 160 سے 450 وی ڈی سی، پیرامیٹر سایڈست | |
| شرح شدہ آؤٹ پٹ وولٹیج | 3 PH یا 1 PH 220 V AC | |
| شور کی سطح | 50 dBA زیادہ سے زیادہ |
| ماڈل | 37±1 V ماڈیولز، 250 W±5 Wp | 45±1 V ماڈیولز، 300 W±5 Wp | ||
| ماڈیولز فی سٹرنگ | ڈور | ماڈیولز فی سٹرنگ | ڈور | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| آئٹم | تفصیلات |
| شرح شدہ تعدد | 50/60 ہرٹج |
| ان پٹ فریکوئنسی کی حد | ±5% (47.5 سے 63 ہرٹز) |
| آؤٹ پٹ وولٹیج | ان پٹ وولٹیج کے لیے 0 |
| آؤٹ پٹ فریکوئنسی | 0.1 سے 500 ہرٹز |
| زیادہ سے زیادہ تعدد | 0 سے 500 Hz (SVC اور V/F کنٹرول) |
| کیریئر فریکوئنسی | 0.8 kHz سے 8 kHz، لوڈ کرنے کے لیے خود بخود ایڈجسٹ (16 kHz تک تعاون یافتہ) |
| فریکوئنسی ریزولوشن | ڈیجیٹل ترتیب 0.01 ہرٹج؛ ینالاگ ترتیب 0.025% زیادہ سے زیادہ تعدد |
| کنٹرول موڈ | سینسر لیس ویکٹر کنٹرول (SVC)؛ V/F کنٹرول |
| ٹارک شروع ہو رہا ہے۔ | 0.5 Hz / 150% (SVC) |
| رفتار کی حد | 1:100 (SVC) |
| رفتار استحکام کی درستگی | ±0.5% (SVC) |
| اوورلوڈ کی گنجائش | 60 سیکنڈ کے لیے 150% ریٹیڈ کرنٹ؛ 12 سیکنڈ کے لیے 170%؛ 1.5 سیکنڈ کے لیے 190% |
| ٹارک بڑھانا | خودکار torque فروغ؛ دستی فروغ 0.1% سے 30.0% |
| V/F وکر | لکیری، ملٹی پوائنٹ، اور مربع وکر (1.2 / 1.4 / 1.6 / 1.8 / 2.0 پاور) |
| V/F علیحدگی | مکمل جدائی، آدھی جدائی |
| سرعت / تنزل | لکیری یا S-کرو، 0.0 سے 6500.0 s |
| ڈی سی بریک لگانا | سٹارٹ فریکوئنسی 0.00 ہرٹز سے زیادہ سے زیادہ فریکوئنسی تک؛ وقت 0.0 سے 36.0 سیکنڈ؛ موجودہ 0.0% سے 100.0% |
| JOG کنٹرول | JOG فریکوئنسی 0.00 Hz سے زیادہ سے زیادہ فریکوئنسی (پہلے سے طے شدہ 5 Hz)؛ accel/decel 0.0 سے 6500.0 s |
| بلٹ ان PID | جی ہاں، دباؤ، بہاؤ یا درجہ حرارت کے لیے بیرونی کنٹرولر کے بغیر بند لوپ |
| اے وی آر | جب گرڈ وولٹیج میں اتار چڑھاؤ آتا ہے تو آؤٹ پٹ وولٹیج مستحکم رہتا ہے۔ |
| ان پٹ ٹرمینلز | 5 ڈیجیٹل ان پٹ، DI5 50 kHz تک تیز رفتار پلس کو سپورٹ کرتا ہے۔ 1 اینالاگ ان پٹ 0-10 V یا 0-20 mA؛ 1 کیپیڈ پوٹینشیومیٹر ان پٹ |
| آؤٹ پٹ ٹرمینلز | 1 تیز رفتار پلس آؤٹ پٹ 50 کلو ہرٹز تک؛ 1 ریلے آؤٹ پٹ؛ 1 اینالاگ آؤٹ پٹ 0-20 ایم اے یا 0-10 وی |
| مواصلات | RS485، Modbus RTU |
| تحفظ | پاور آن، آؤٹ پٹ فیز نقصان، اوور کرنٹ، اوور وولٹیج، انڈر وولٹیج، زیادہ درجہ حرارت، اوور لوڈ، انڈر لوڈ، کمزور روشنی پر موٹر شارٹ سرکٹ کا پتہ لگانا |
| آپریٹنگ درجہ حرارت | -10 ° C سے 50 ° C؛ 40 ° C سے اوپر 1% فی 1 ° C کی کمی |
| ذخیرہ کرنے کا درجہ حرارت | -20 ° C سے 60 ° C |
| نمی | 95% RH سے نیچے، کوئی گاڑھا نہیں ہے۔ |
| اونچائی | 1000 میٹر سے نیچے؛ 1000 سے 3000 میٹر تک 1% فی 100 میٹر کی کمی |
| کمپن | 5.9 m/s² سے نیچے (0.6 g) |
| انکلوژر | IP20، وال ماؤنٹ یا کابینہ، عمودی تنصیب |
| تقسیم کا نظام | ٹی این، ٹی ٹی |
| EMC / حفاظت | IEC 61800-3 (C3)؛ IEC 61800-5-1 |
4.0 kW اور 5.5 kW ماڈل 17 A اور 25 A آؤٹ پٹ کرنٹ فراہم کرتے ہیں۔ SVC شروع ہونے والا ٹارک 0.5 Hz پر 150% پر مخصوص کیا گیا ہے، 60 سیکنڈ کے لیے 150% ریٹیڈ کرنٹ کی اوورلوڈ گنجائش کے ساتھ۔ ان کی 32 A اور 45 A ان پٹ کرنٹ ریٹنگز درست سپلائی، بریکر اور کیبل کا انتخاب ضروری بناتی ہیں۔
4.0 کلو واٹ ماڈل دو تاروں کا استعمال کرتا ہے اور 5.5 کلو واٹ ماڈل تین تار استعمال کرتا ہے۔ سرنی کو تجویز کردہ 360–430 VDC اوپن سرکٹ رینج اور 450 VDC زیادہ سے زیادہ کے اندر رکھیں۔ متوازی تاروں کے لیے پی وی بریکر اور ایک کمبینر باکس استعمال کریں۔
انڈر لوڈ پروٹیکشن اور کنفیگر ایبل واٹر لیول ڈٹیکشن سپورٹ پمپ شٹ ڈاؤن اور منطق کو دوبارہ شروع کریں جب مناسب ان پٹ اور پیرامیٹرز سیٹ ہو جائیں۔
P8-00 سولر پمپ موڈ یا عام مقصد کے موڈ کو منتخب کرتا ہے۔ مؤخر الذکر SVC/V/F کنٹرول، بلٹ ان PID اور RS485 Modbus RTU کو سپورٹ کرتا ہے۔
جب صف ڈرائیو سے 10 میٹر سے زیادہ ہو تو ٹائپ II سرج پروٹیکشن ڈیوائس استعمال کریں۔ جب پمپ کیبل 50 میٹر سے زیادہ ہو جائے تو مینوئل آؤٹ پٹ ری ایکٹر کی سفارش کرتا ہے۔
4.0kW/5.5kW 1 فیز 230V سولر پمپ اور جنرل پرپز انورٹر VFD ان تنصیبات کے لیے ہے جن کو 4.0 kW یا 5.5 kW موٹر صلاحیت کی ضرورت ہے لیکن وہ تین فیز یوٹیلیٹی سپلائی استعمال نہیں کر سکتے۔ اس کا سولر پمپ کنفیگریشن واٹر ایپلی کیشنز کے لیے موزوں ہے، جبکہ عمومی مقصد موڈ اس کے استعمال کو ہم آہنگ موٹر سے چلنے والے آلات تک بڑھاتا ہے۔
5.5 کلو واٹ ماڈل میں 45 A کا درج کردہ ان پٹ کرنٹ ہے۔ سپلائی، بریکر اور کیبل کو انسٹالیشن کرنٹ اور قابل اطلاق برقی ضروریات کے لیے درجہ بندی کرنا چاہیے۔ شمسی توانائی کے دستیاب ہونے پر شمسی آپریشن گرڈ سے حاصل ہونے والی توانائی کی مقدار کو کم کر سکتا ہے، لیکن گرڈ کا حقیقی استعمال صف، پمپ لوڈ اور آپریٹنگ حالات پر منحصر ہے۔
تجویز کردہ سرنی ترتیب اعلی درجہ بندی والے 5.5 kW ماڈل کے لیے زیادہ فوٹوولٹک صلاحیت فراہم کرتی ہے۔ ٹیبل بی میں 5.5 کلو واٹ ورژن کے لیے تین متوازی تار اور 4.0 کلو واٹ ورژن کے لیے دو درج ہیں۔ صف کی کل طاقت، سٹرنگ اوپن سرکٹ وولٹیج اور ماڈیول اور انورٹر تصریحات کے خلاف کرنٹ کی تصدیق کریں۔
PV اور گرڈ کنکشنز، سوئچنگ ڈیوائسز اور پیرامیٹر سیٹنگز کو منتخب آپریٹنگ موڈ کے لیے iMaster مینوئل کی پیروی کرنی چاہیے۔ شمسی اور گرڈ سوئچز کو بیک وقت بند نہ کریں جب تک کہ مخصوص سرکٹ اور حفاظتی انتظامات واضح طور پر اس کی اجازت نہ دیں۔ کمیشننگ اور تبدیلی کی ترتیبات، بشمول P8-15، کو مینوفیکچرر کے وائرنگ ڈایاگرام کے مطابق لاگو کیا جانا چاہیے۔
سرنی کرنٹ، کیبل کی لمبائی، تنصیب کی شرائط اور قابل اطلاق برقی ضروریات کے مطابق کیبل کا سائز بنائیں۔ آؤٹ ڈور فوٹوولٹک سروس کے لیے موزوں کیبل استعمال کریں۔ تنصیب کی رہنمائی PV ان پٹ پر ایک DC بریکر اور ایک فوٹوولٹک کمبینر باکس کی وضاحت کرتی ہے جب تار متوازی طور پر جڑے ہوتے ہیں۔
پانی کے بوجھ میں کمی جیسے حالات کا پتہ لگانے کے لیے انڈر لوڈ تحفظ فراہم کیا جاتا ہے۔ فراہم کردہ پیرامیٹر کی معلومات میں 25 فیصد پتہ لگانے کی سطح، 60 سیکنڈ کی تصدیق کا وقت اور 120 سیکنڈ کی ری سیٹ میں تاخیر درج ہوتی ہے۔ اگر لیول پروب استعمال ہوتی ہے اور ناکام ہوجاتی ہے، تو ڈرائیو E43 کی اطلاع دے سکتی ہے۔ اصل پمپ اور تنصیب کے خلاف تشکیل شدہ حد اور تاخیر کی تصدیق کریں۔
جی ہاں P8-00 سولر پمپ موڈ یا عام مقصد کے موڈ کو منتخب کرتا ہے۔ عام مقصد کا موڈ SVC یا V/F کنٹرول، بلٹ ان PID اور Modbus RTU کو سپورٹ کرتا ہے۔ CSIVEI درخواست کردہ موڈ کو شپمنٹ سے پہلے سیٹ کر سکتا ہے، اور آپریٹنگ موڈ کو بعد میں پیرامیٹر سیٹنگ کے ذریعے تبدیل کیا جا سکتا ہے جب ایپلیکیشن اور وائرنگ موزوں ہوں۔
پوچھ گچھ کرتے وقت OEM برانڈنگ اور پری شپمنٹ پیرامیٹر کنفیگریشن پر تبادلہ خیال کیا جا سکتا ہے۔ مطلوبہ مقدار اور لیبل آرٹ ورک فراہم کریں تاکہ CSIVEI دستیاب انتظامات، قیمت اور شیڈول کی تصدیق کر سکے۔
