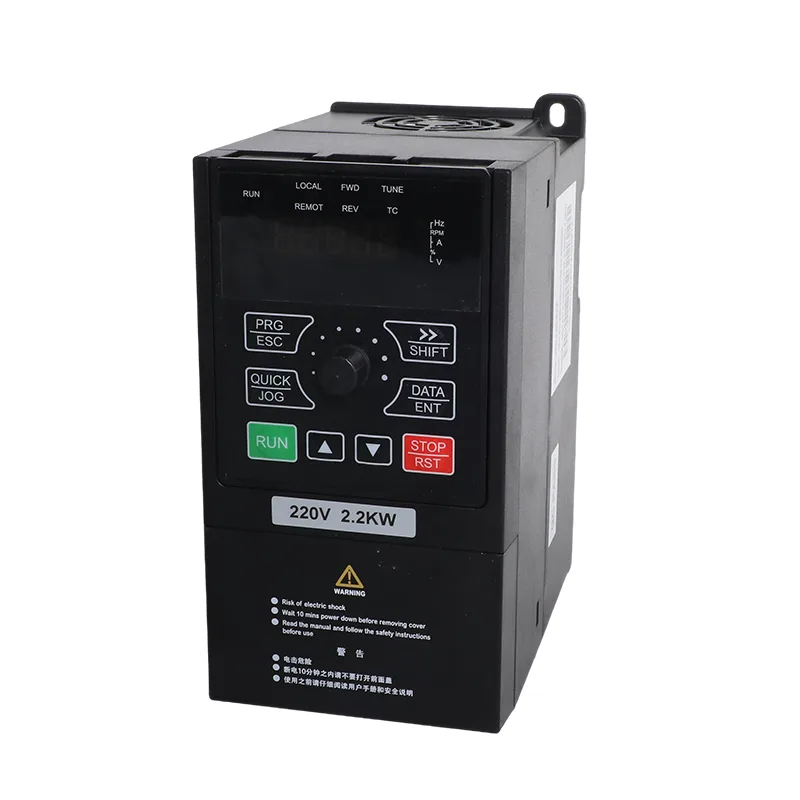

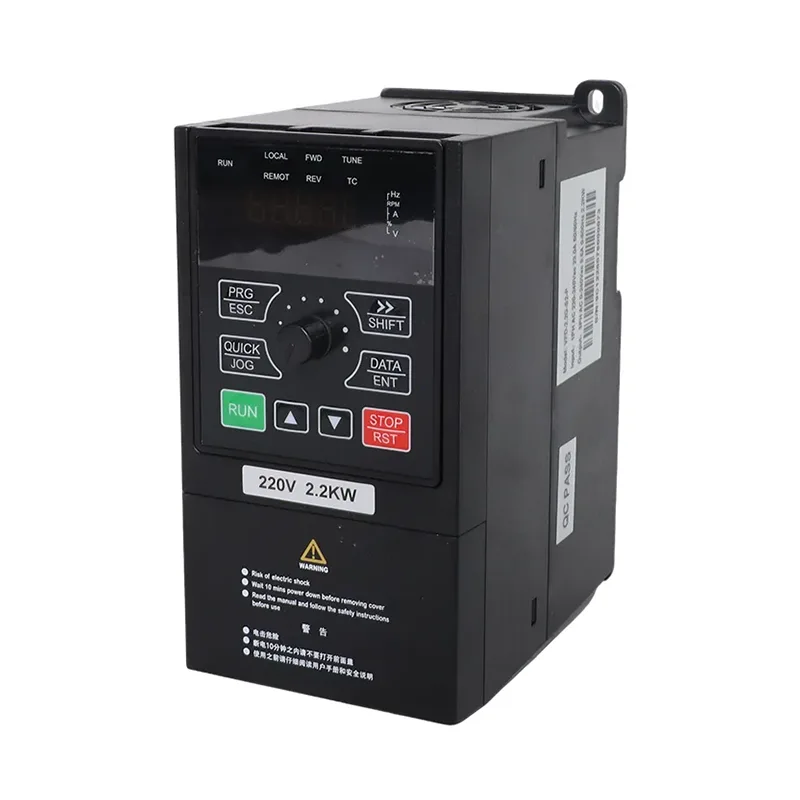

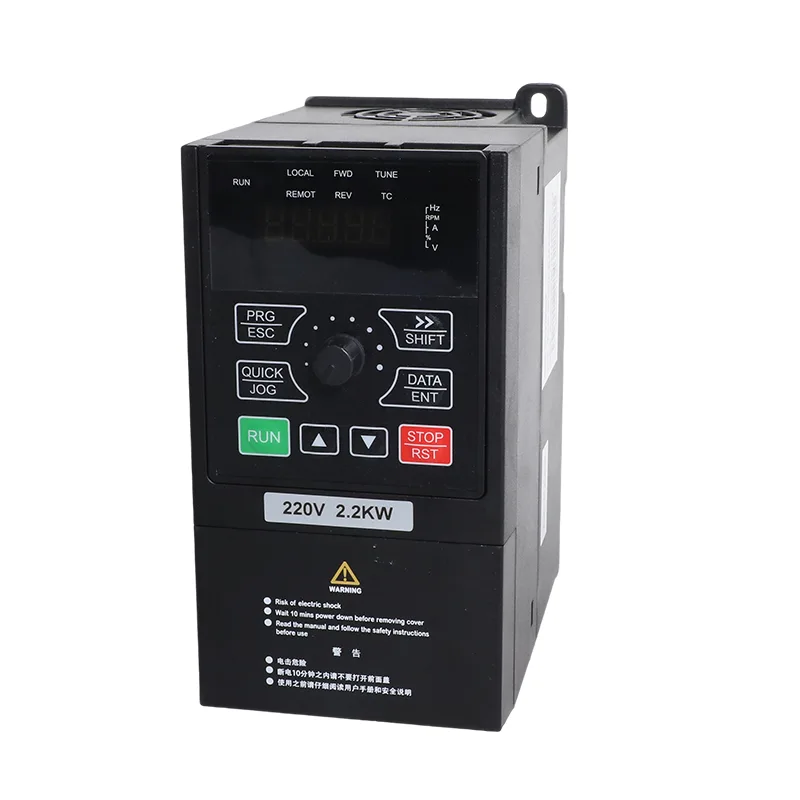

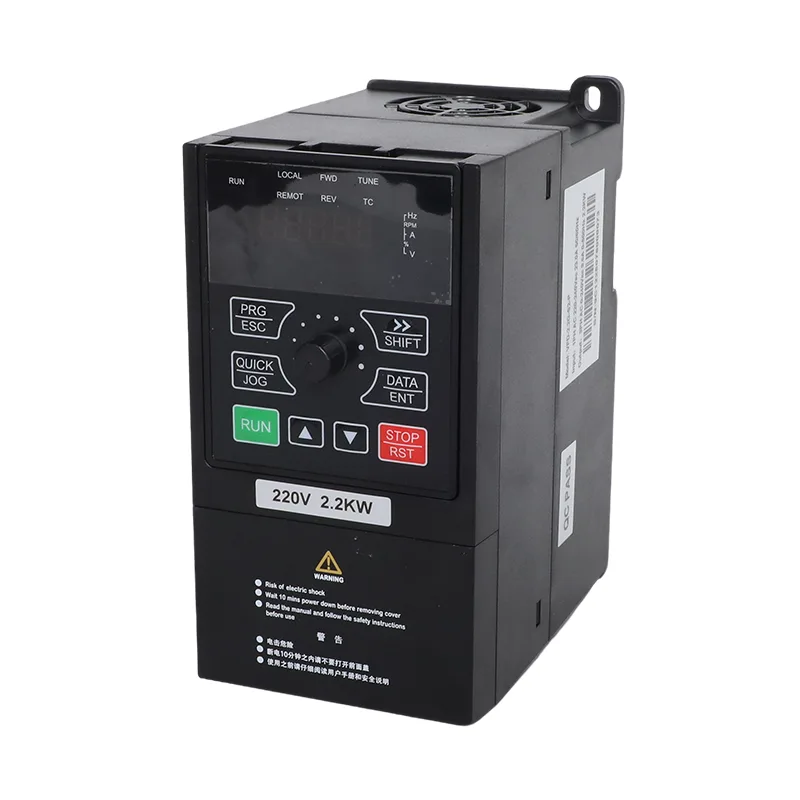

CSIVEI 4.0kW/5.5kW 3 فیز 380V سولر پمپ اور جنرل پرپز انورٹر VFD تین فیز موٹر سسٹمز کے لیے تیار کرتا ہے جس کے لیے فوٹو وولٹک پمپ کنٹرول یا روایتی متغیر فریکوئنسی آپریشن کی ضرورت ہوتی ہے۔ VFD-PC10-4.0G-T4 اور VFD-PC10-5.5G-T4 ماڈلز بالترتیب 9 A اور 13 A کے درجہ بند آؤٹ پٹ کرنٹ کے ساتھ 4.0 kW اور 5.5 kW موٹر ریٹنگ کا احاطہ کرتے ہیں۔ دونوں ماڈلز 380 V (-15%) سے 440 V (+10%) تک تھری فیز AC ان پٹ قبول کرتے ہیں۔
یہ سلسلہ سولر پمپ کنٹرول کو ایک انورٹر پلیٹ فارم میں عام مقصد کے موٹر کنٹرول کے ساتھ جوڑتا ہے۔ منتخب آپریٹنگ موڈ اس بات کا تعین کرتا ہے کہ ڈرائیو اپنے پاور سورس اور موٹر آپریشن کو کس طرح منظم کرتی ہے، جبکہ بلٹ ان کنٹرول اور پروٹیکشن فنکشن پمپ کی تنصیبات کے ساتھ ساتھ ہم آہنگ پنکھے، بلورز اور پراسیس مشینری کو بھی سپورٹ کرتے ہیں۔ کوٹیشن کی درخواست کرتے وقت، مناسب ماڈل اور کنفیگریشن قائم کرنے میں مدد کے لیے موٹر نیم پلیٹ کی درجہ بندی اور مطلوبہ ایپلیکیشن فراہم کریں۔
4.0kW/5.5kW 3 فیز 380V سولر پمپ اور جنرل پرپز انورٹر VFD پیرامیٹر P8-00 کے ذریعے منتخب کردہ دو آپریٹنگ طریقوں کو سپورٹ کرتا ہے۔
سولر پمپ موڈ — P8-00 = 1
اس موڈ میں، ڈرائیو MPPT کنٹرول اور خودکار گرڈ کی تبدیلی کے افعال کے ساتھ ایک مطابقت پذیر پمپ کو چلانے کے لیے فوٹو وولٹک پاور کا استعمال کرتی ہے۔ جب شمسی توانائی ناکافی ہوتی ہے، ترتیب شدہ تبدیلی کی ترتیب سسٹم کو گرڈ پاور استعمال کرنے کی اجازت دیتی ہے۔ یہ انتظام زرعی آبپاشی، بورہول پانی کی فراہمی اور دیگر پمپنگ ایپلی کیشنز کے لیے موزوں ہے جہاں آپریٹنگ دن کے کچھ حصے کے دوران شمسی توانائی دستیاب ہوتی ہے۔
عمومی مقصدی وضع — P8-00 = 0
اس موڈ میں، ڈرائیو مطابقت پذیر موٹروں کے لیے روایتی متغیر فریکوئنسی انورٹر کے طور پر کام کرتی ہے، بشمول پمپ، پنکھے، بلورز اور پراسیس مشینری۔ سینسر لیس ویکٹر کنٹرول (SVC) اور V/F کنٹرول فوٹو وولٹک پمپنگ فنکشن کا استعمال کیے بغیر موٹر کنٹرول کے مختلف تقاضوں کی حمایت کرتے ہیں۔
CSIVEI شپمنٹ سے پہلے آپریٹنگ موڈ کو کنفیگر کر سکتا ہے۔ P8-00 کو ایڈجسٹ کر کے بھی موڈ کو تبدیل کیا جا سکتا ہے، جب انسٹالیشن کے تقاضے تبدیل ہوتے ہیں تو ڈرائیو کو ایک مختلف ایپلیکیشن پر دوبارہ تفویض کیا جا سکتا ہے۔ متعلقہ پیرامیٹرز اور وائرنگ کو منتخب آپریٹنگ موڈ سے مماثل ہونا چاہیے۔
تجویز کردہ فوٹو وولٹک سرنی کا انحصار انورٹر کی درجہ بندی اور ماڈیولز کی برقی خصوصیات پر ہے۔ ٹیبل B دو ماڈیول آپشنز کے لیے ماڈیول اور سٹرنگ کنفیگریشن فراہم کرتا ہے: 37±1 V ماڈیولز جن کی درجہ بندی 250 W±5 Wp، اور 45±1 V ماڈیولز جن کی درجہ بندی 300 W±5 Wp ہے۔
پرنسپل DC طرف کی حدود ہیں:
سیریز-سٹرنگ وولٹیج کا اصل ماڈیول اوپن سرکٹ وولٹیج اور متوقع آپریٹنگ درجہ حرارت کے خلاف اندازہ لگایا جانا چاہیے۔ متوازی تار کے انتظامات کو تجویز کردہ ترتیب اور قابل اطلاق DC تحفظ کے تقاضوں پر عمل کرنا چاہیے۔ درست انورٹر آپریشن کے لیے صف کو مخصوص وولٹیج کی حدود میں رکھنا ضروری ہے۔
دونوں ماڈلز 245 × 142 × 181.3 ملی میٹر اور 107 × 235 ملی میٹر کے بڑھتے ہوئے پیٹرن کے ایک ہی ہاؤسنگ ڈائمینشنز کا اشتراک کرتے ہیں۔ کمپیکٹ وال ماؤنٹ یا کیبنٹ ماؤنٹ ڈیزائن ڈرائیو کو پمپ کنٹرول انسٹالیشن میں شامل کرنے کی اجازت دیتا ہے بغیر موٹر ریٹنگ یا ایپلی کیشن کو تبدیل کیے بغیر صرف انورٹر کو ایڈجسٹ کرنے کے لیے۔
ڈرائیو میں ایک IP20 انکلوژر ہے اور اس کا مقصد ایک مناسب محفوظ جگہ پر عمودی تنصیب کے لیے ہے۔ تنصیب کی منصوبہ بندی میں آپریٹنگ ماحول، برقی تحفظ، کیبل روٹنگ اور کمیشننگ اور دیکھ بھال تک رسائی کا حساب ہونا چاہیے۔ عام آپریٹنگ درجہ حرارت کی حد -10 ° C سے 50 ° C ہے، جس میں 40 ° C سے زیادہ ڈیریٹنگ درکار ہے۔
| آئٹم | VFD-PC10-4.0G-T4/-MK | VFD-PC10-5.5G-T4/-MK |
| قابل اطلاق موٹر | 4.0 کلو واٹ / 5 ایچ پی | 5.5 کلو واٹ / 7.5 ایچ پی |
| برائے نام صلاحیت | 6 kVA | 11 kVA |
| ان پٹ کرنٹ | 10.5 اے | 13.9 اے |
| آؤٹ پٹ کرنٹ | 9 اے | 13 اے |
| AC ان پٹ وولٹیج | AC 3 PH 380 V (-15%) سے 440 V (+10%) | |
| زیادہ سے زیادہ ڈی سی ان پٹ وولٹیج | 900 وی ڈی سی | |
| تجویز کردہ Voc رینج | 550 سے 750 وی ڈی سی | |
| تجویز کردہ MPPT رینج | 450 سے 600 وی ڈی سی | |
| وولٹیج کی حد شروع کریں۔ | 300 سے 900 وی ڈی سی، پیرامیٹر سایڈست | |
| آؤٹ پٹ فریکوئنسی رینج | 0 سے 500.00 ہرٹز | |
| شور کی سطح | 50 dBA زیادہ سے زیادہ |
| ماڈل | 37±1 V ماڈیولز، 250 W±5 Wp | 45±1 V ماڈیولز، 300 W±5 Wp | ||
| ماڈیولز فی سٹرنگ | ڈور | ماڈیولز فی سٹرنگ | ڈور | |
| VFD-PC10-4.0G-T4 | 20 | 1 | 16 | 1 |
| VFD-PC10-5.5G-T4 | 18 | 2 | 15 | 2 |
| آئٹم | تفصیلات |
| شرح شدہ تعدد | 50/60 ہرٹج |
| ان پٹ فریکوئنسی کی حد | ±5% (47.5 سے 63 ہرٹز) |
| آؤٹ پٹ وولٹیج | ان پٹ وولٹیج کے لیے 0 |
| آؤٹ پٹ فریکوئنسی | 0.1 سے 500 ہرٹز |
| زیادہ سے زیادہ تعدد | 0 سے 500 Hz (SVC اور V/F کنٹرول) |
| کیریئر فریکوئنسی | 0.8 kHz سے 8 kHz، لوڈ کرنے کے لیے خود بخود ایڈجسٹ (16 kHz تک تعاون یافتہ) |
| فریکوئنسی ریزولوشن | ڈیجیٹل ترتیب 0.01 ہرٹج؛ ینالاگ ترتیب 0.025% زیادہ سے زیادہ تعدد |
| کنٹرول موڈ | سینسر لیس ویکٹر کنٹرول (SVC)؛ V/F کنٹرول |
| ٹارک شروع ہو رہا ہے۔ | 0.5 Hz / 150% (SVC) |
| رفتار کی حد | 1:100 (SVC) |
| رفتار استحکام کی درستگی | ±0.5% (SVC) |
| اوورلوڈ کی گنجائش | 60 سیکنڈ کے لیے 150% ریٹیڈ کرنٹ؛ 12 سیکنڈ کے لیے 170%؛ 1.5 سیکنڈ کے لیے 190% |
| ٹارک بڑھانا | خودکار torque فروغ؛ دستی فروغ 0.1% سے 30.0% |
| V/F وکر | لکیری، ملٹی پوائنٹ، اور مربع وکر (1.2 / 1.4 / 1.6 / 1.8 / 2.0 پاور) |
| V/F علیحدگی | مکمل جدائی، آدھی جدائی |
| سرعت / تنزل | لکیری یا S-کرو، 0.0 سے 6500.0 s |
| ڈی سی بریک لگانا | سٹارٹ فریکوئنسی 0.00 ہرٹز سے زیادہ سے زیادہ فریکوئنسی تک؛ وقت 0.0 سے 36.0 سیکنڈ؛ موجودہ 0.0% سے 100.0% |
| JOG کنٹرول | JOG فریکوئنسی 0.00 Hz سے زیادہ سے زیادہ فریکوئنسی (پہلے سے طے شدہ 5 Hz)؛ accel/decel 0.0 سے 6500.0 s |
| بلٹ ان PID | جی ہاں، دباؤ، بہاؤ یا درجہ حرارت کے لیے بیرونی کنٹرولر کے بغیر بند لوپ |
| اے وی آر | جب گرڈ وولٹیج میں اتار چڑھاؤ آتا ہے تو آؤٹ پٹ وولٹیج مستحکم رہتا ہے۔ |

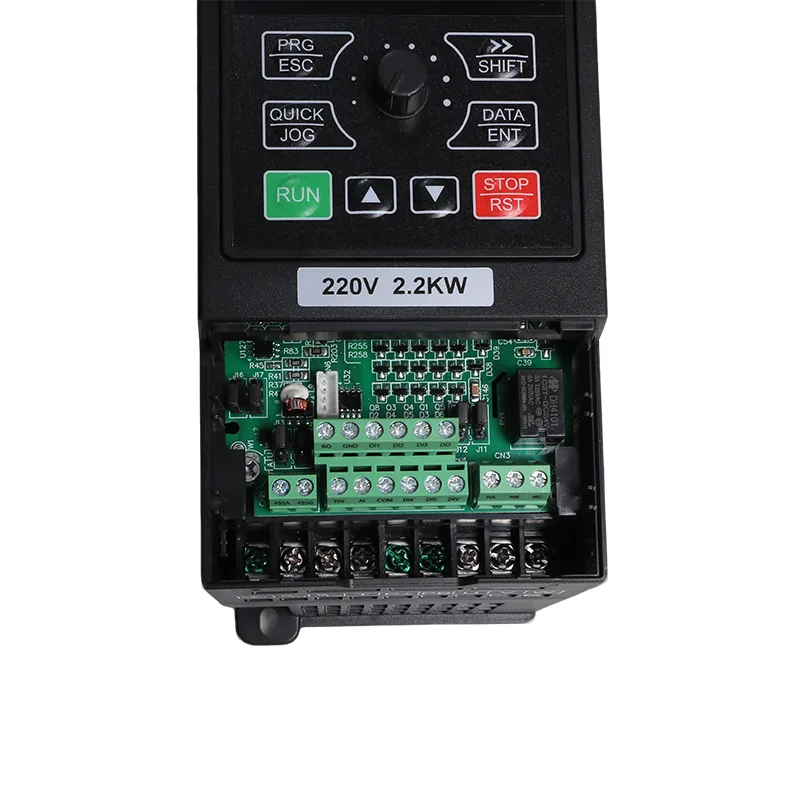

| ان پٹ ٹرمینلز | 5 ڈیجیٹل ان پٹ، DI5 50 kHz تک تیز رفتار پلس کو سپورٹ کرتا ہے۔ 1 اینالاگ ان پٹ 0-10 V یا 0-20 mA؛ 1 کیپیڈ پوٹینشیومیٹر ان پٹ |
| آؤٹ پٹ ٹرمینلز | 1 تیز رفتار پلس آؤٹ پٹ 50 کلو ہرٹز تک؛ 1 ریلے آؤٹ پٹ؛ 1 اینالاگ آؤٹ پٹ 0-20 ایم اے یا 0-10 وی |
| مواصلات | RS485، Modbus RTU |
| تحفظ | پاور آن، آؤٹ پٹ فیز نقصان، اوور کرنٹ، اوور وولٹیج، انڈر وولٹیج، زیادہ درجہ حرارت، اوور لوڈ، انڈر لوڈ، کمزور روشنی پر موٹر شارٹ سرکٹ کا پتہ لگانا |
| آپریٹنگ درجہ حرارت | -10 ° C سے 50 ° C؛ 40 ° C سے اوپر 1% فی 1 ° C کی کمی |
| ذخیرہ کرنے کا درجہ حرارت | -20 ° C سے 60 ° C |
| نمی | 95% RH سے نیچے، کوئی گاڑھا نہیں ہے۔ |
| اونچائی | 1000 میٹر سے نیچے؛ 1000 سے 3000 میٹر تک 1% فی 100 میٹر کی کمی |
| کمپن | 5.9 m/s² سے نیچے (0.6 g) |
| انکلوژر | IP20، وال ماؤنٹ یا کابینہ، عمودی تنصیب |
| تقسیم کا نظام | ٹی این، ٹی ٹی |
| EMC / حفاظت | IEC 61800-3 (C3)؛ IEC 61800-5-1 |
iMaster VFD-PC10 سیریز شمسی پمپ کے انتظام کو متغیر فریکوئنسی موٹر کنٹرول کے ساتھ جوڑتی ہے، جس سے 4.0 kW اور 5.5 kW ماڈلز کو پانی کی ہینڈلنگ اور صنعتی ایپلی کیشنز کی ایک رینج کے لیے موزوں بناتا ہے۔
ان تنصیبات کے لیے جنہیں فوٹو وولٹک پمپنگ اور روایتی موٹر کنٹرول دونوں کی ضرورت ہوتی ہے، 4.0kW/5.5kW 3 فیز 380V سولر پمپ اور جنرل پرپز انورٹر VFD کو مطلوبہ ڈیوٹی کے لیے مخصوص کیا جا سکتا ہے اور اس کے مطابق ترتیب دیا جا سکتا ہے۔
پانی کے ایسے نظاموں کے لیے جن کے لیے پریشر ریگولیشن کی ضرورت ہوتی ہے، بلٹ ان PID فنکشن ایک ترتیب شدہ سیٹ پوائنٹ کے ارد گرد موٹر آپریشن کو ایڈجسٹ کرنے کے لیے مناسب فیڈ بیک سگنل کا استعمال کر سکتا ہے۔ مناسب طریقے سے منتخب کردہ پریشر ٹرانسمیٹر اور درست طریقے سے ترتیب شدہ کنٹرول پیرامیٹرز کے ساتھ، ڈرائیو مانگ میں تبدیلی کے ساتھ سسٹم کے دباؤ کو کنٹرول کر سکتی ہے۔ حتمی ترتیبات پمپ، موٹر اور درخواست پر منحصر ہے.
بلٹ ان پی آئی ڈی بند لوپ پریشر، بہاؤ یا درجہ حرارت کے کنٹرول کو سپورٹ کرتا ہے۔ سیٹ پوائنٹ اور فیڈ بیک کے ذرائع کا انتخاب دستیاب FC-گروپ پیرامیٹرز کے ذریعے کیا جاتا ہے۔
عام مقصد کا موڈ SVC اور V/F کنٹرول، 60 سیکنڈ کے لیے 150% کی اوورلوڈ صلاحیت، اور Modbus RTU کے ساتھ RS485 مواصلات کو سپورٹ کرتا ہے۔
P8-00 = 1: سولر پمپ موڈ۔ P8-00 = 0: عام مقصد والا انورٹر موڈ۔ CSIVEI شپمنٹ سے پہلے آپریٹنگ موڈ اور درخواست کردہ پیرامیٹرز سیٹ کر سکتا ہے۔
4 کلو واٹ یونٹ ایک ہی سٹرنگ چلاتا ہے، اس لیے سٹرنگ کو 550 سے 750 VDC ونڈو تک پہنچنے کے لیے لمبا بنایا جاتا ہے۔ 5.5 کلو واٹ یونٹ کو ارے واٹج سے تقریباً دوگنا درکار ہے، جس تک 18 کے دو متوازی تاروں کے ساتھ پہنچنا آسان ہے۔ دونوں 900 VDC زیادہ سے زیادہ کے نیچے رہتے ہیں۔
ہاں، اور یہ سب سے عام تنصیب ہے۔ پمپ اور کیبلنگ کو ہی چھوڑ دیں، اری اور ڈی سی بریکر کو شامل کریں، اور موجودہ سپلائی کو R، S اور T پر وائر کریں۔ خودکار سوئچنگ کے لیے P8-15 کو 0 پر سیٹ کریں۔ شمسی توانائی دن کے وقت کا بوجھ اٹھاتی ہے اور جب کافی سورج نہیں ہوتا ہے تو گرڈ اوپر لے جاتا ہے۔
DI2 یا DI3 پر فلوٹ یا لیول سوئچ فٹ کریں۔ ٹرمینل پولرٹی F6-10 میں سیٹ کی گئی ہے لہذا یا تو رابطہ کا انتظام کام کرتا ہے۔ آپ P8-18 کو 1 پر سیٹ کرکے اور P8-19 میں مکمل حد اور P8-20 میں نیند میں تاخیر کو ایڈجسٹ کرکے AI پانی کی سطح کا پتہ لگانے کا بھی استعمال کرسکتے ہیں۔
عام ہیں A01 کمزور شمسی توانائی، A02 ٹینک بھرا ہوا، A03 میں پانی کی کمی اور A04 موٹر انڈر لوڈ۔ ہارڈ ویئر کی خرابیاں E01 سے E30 اوور کرنٹ، اوور وولٹیج، انڈر وولٹیج، فیز نقصان اور زیادہ درجہ حرارت کا احاطہ کرتی ہیں، ناکام لیول پروب کے لیے E43 اور انڈر لوڈ کنڈیشن کے لیے E44 جو واضح نہیں ہوتی ہے۔
جی ہاں اوور کرنٹ، اوور وولٹیج، انڈر وولٹیج، اوور ٹمپریچر اور اوور لوڈ کے ساتھ آؤٹ پٹ فیز نقصان سے بچاؤ اور پاور آن پر موٹر شارٹ سرکٹ کا پتہ لگانا معیاری ہیں۔
جی ہاں عام مقصد کے موڈ میں یہ SVC یا V/F کنٹرول، PID اور Modbus کے ساتھ پنکھے، بلورز، کمپریسرز اور پروسیس پمپس کے لیے ایک معیاری تھری فیز انورٹر ہے۔ اسے اس موڈ میں آرڈر کریں اور یہ کام کے لیے کنفیگر ہو جائے گا۔ اور سولر پمپ موڈ میں خریدی گئی یونٹ کو بعد میں P8-00 کے ساتھ منتقل کیا جا سکتا ہے۔
جی ہاں ہمیں موٹر ریٹنگز، پینل کنفیگریشن اور سائٹ کے لیے مخصوص سیٹنگز بتائیں جو آپ چاہتے ہیں، اور ہم انہیں یونٹ چھوڑنے سے پہلے لوڈ کر دیتے ہیں۔ اس سے سائٹ پر کمیشننگ کا وقت بچ جاتا ہے اور یہی وجہ ہے کہ بہت سے ڈسٹری بیوٹرز ڈیفالٹ کے بجائے کنفیگرڈ خریدتے ہیں۔
