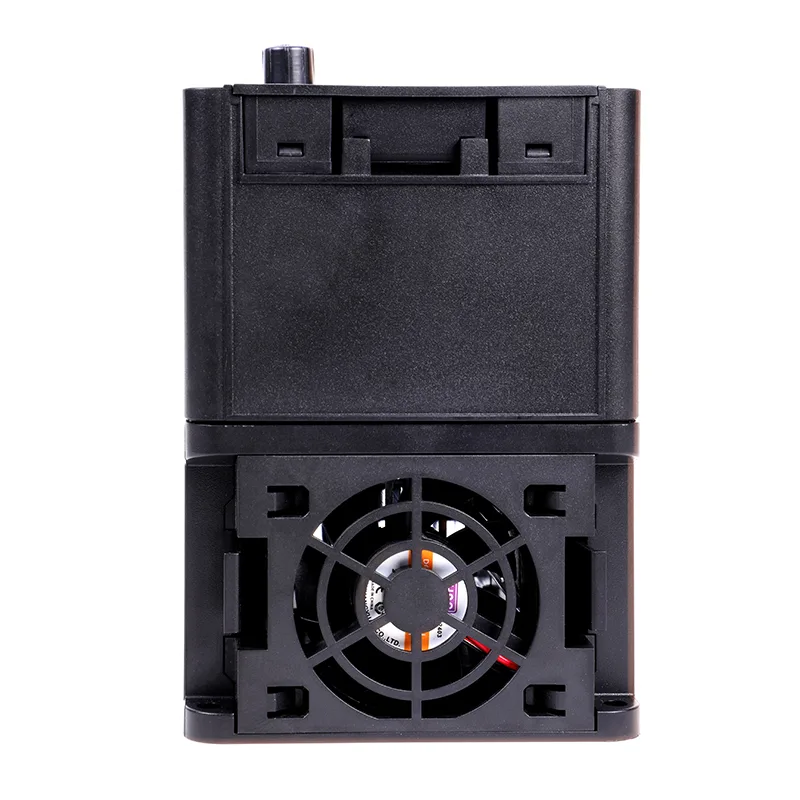

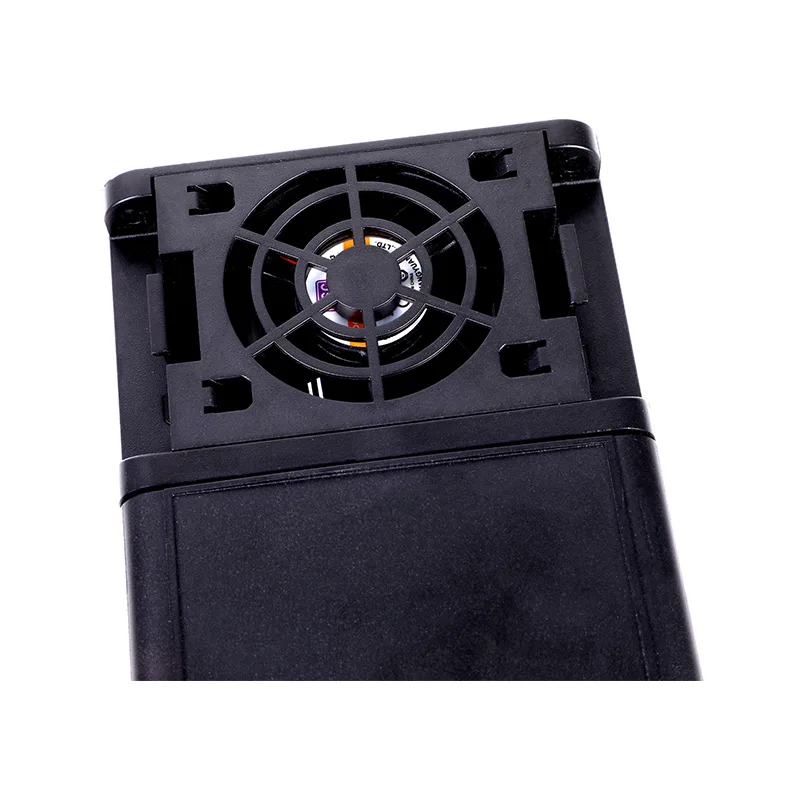

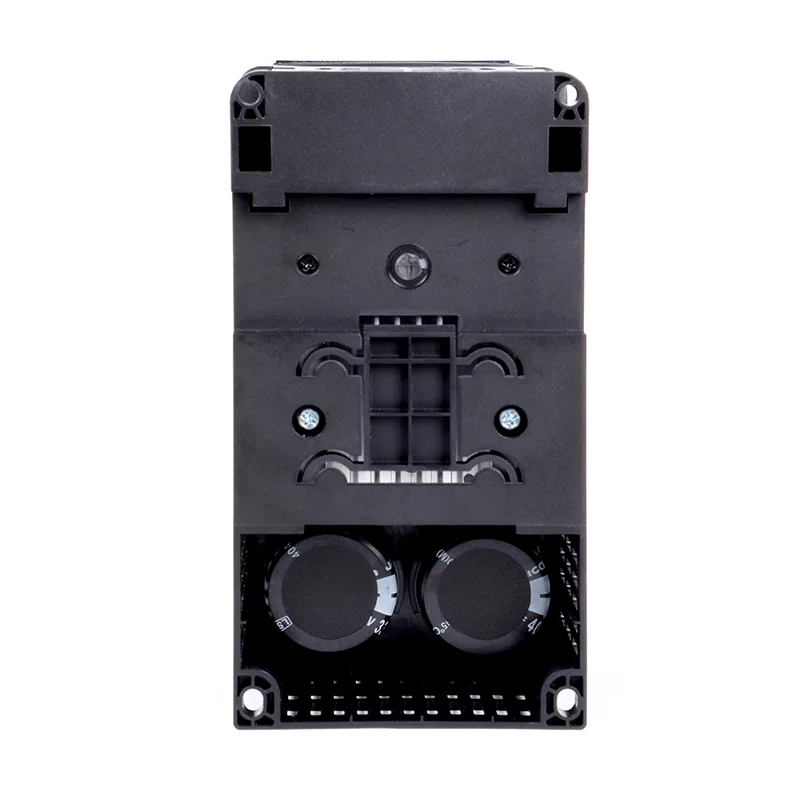

40HP 30kw 3 فیز 380V VFD AC ڈرائیو

ہائی اسٹارٹنگ ٹارک، بلٹ ان EMI فلٹر، فالتو کولنگ سسٹم، اور ایتھرنیٹ/IP اور Profinet سمیت وسیع مواصلاتی اختیارات کے ساتھ جدید ویکٹر کنٹرول کی خاصیت۔ مضبوط بس باروں کے ساتھ ناہموار IP20/IP21 انکلوژر انتہائی ضروری صنعتی ماحول میں مستحکم آپریشن کو یقینی بناتا ہے۔

ذہین توانائی کے انتظام اور جامع تشخیصی صلاحیتوں کے ساتھ، CSIVEI 40HP 30kw 3 فیز 380V VFD AC Drive اہم صنعتی عمل کے لیے درکار طاقت اور درستگی فراہم کرتا ہے۔

بنیادی پیرامیٹرز اور وضاحتیں

عام ایپلی کیشنز

CSIVEI 40HP 30kw 3 فیز 380V VFD AC ڈرائیو ہائی پاور انڈسٹریل اور انفراسٹرکچر ایپلی کیشنز کے لیے بنائی گئی ہے:

● ہائی پریشر پمپس – ڈی سیلینیشن پلانٹس، پائپ لائن پمپ، ہائیڈرولک سسٹم

●  بڑے کمپریسرز – صنعتی ایئر اسٹیشن، گیس کمپریسرز

●  کان کنویرز – لمبی دوری کے بیلٹ کنویرز، ایسک ہینڈلنگ سسٹم

● سینٹرفیوگل چلرز – بڑے HVAC سسٹمز، ڈسٹرکٹ کولنگ

●  ونڈرز اور ان وائنڈرز – پیپر ملز، ٹیکسٹائل وائنڈنگ، وائر ڈرائنگ

اس کے توانائی کی بچت والے الگورتھم اور پیشین گوئی کی دیکھ بھال کی خصوصیات ملکیت کی کل لاگت کو کم کرتی ہیں۔

توانائی کی کارکردگی اور لاگت کی بچت

CSIVEI VFD سیریز صنعتی سہولیات کو ذہین موٹر کنٹرول اور توانائی کی اصلاح کی خصوصیات کے ذریعے توانائی کی کھپت اور آپریشنل اخراجات کو کم کرنے میں مدد کرتی ہے۔

خودکار توانائی کی اصلاح (AEO)- ڈرائیو موٹر بوجھ کو مسلسل مانیٹر کرتی ہے اور خود بخود وولٹیج اور کرنٹ کو اصل طلب سے مطابقت رکھتی ہے۔ یہ خصوصیت متغیر ٹارک ایپلی کیشنز جیسے پنکھے اور پمپ میں توانائی کی کھپت کو 20-50٪ تک کم کر سکتی ہے۔

سلیپ موڈ- جب سسٹم کی ڈیمانڈ پہلے سے طے شدہ حد سے نیچے آجاتی ہے، تو ڈرائیو خود بخود موٹر کو بند کر دیتی ہے تاکہ بیکار بجلی کی کھپت کو ختم کیا جا سکے۔ ڈیمانڈ واپس آنے کے بعد، ڈرائیو بغیر کسی رکاوٹ کے دوبارہ شروع ہو جاتی ہے۔

پی آئی ڈی کنٹرولر- بلٹ ان PID کنٹرول بیرونی کنٹرولرز کے بغیر دباؤ، بہاؤ، یا درجہ حرارت کے عین مطابق ریگولیشن کو قابل بناتا ہے، اس بات کو یقینی بناتا ہے کہ نظام بہترین کارکردگی کے مقامات پر کام کرتا ہے۔

توانائی کی نگرانی- موٹر کرنٹ، وولٹیج، پاور، اور توانائی کی کھپت کا ریئل ٹائم ڈسپلے آپریٹرز کو توانائی کے استعمال کو ٹریک کرنے اور اصلاح کے مواقع کی نشاندہی کرنے کی اجازت دیتا ہے۔

اکثر پوچھے گئے سوالات

V/F کنٹرول اور ویکٹر کنٹرول میں کیا فرق ہے؟

V/F کنٹرول ایک مقررہ وولٹیج سے تعدد کا تناسب رکھتا ہے۔ یہ پرستاروں، پمپوں اور عام ایپلی کیشنز کے لیے ٹھیک ہے جہاں درست رفتار کنٹرول ضروری نہیں ہے۔ ویکٹر کنٹرول فلوکس اور ٹارک کو الگ کرتا ہے تاکہ آپ انہیں آزادانہ طور پر کنٹرول کر سکیں — جو آپ کو زیادہ شروع کرنے والا ٹارک (0.5Hz پر 150% تک) اور بہتر رفتار کی درستگی دیتا ہے۔ سینسر لیس ویکٹر کو انکوڈر کی ضرورت نہیں ہے۔ کلوزڈ لوپ ویکٹر کرتا ہے، اور یہ رفتار کی درستگی کو 0.1% تک دھکیلتا ہے۔ زیادہ تر CSIVEI ڈرائیوز دونوں کو سپورٹ کرتی ہیں، لہذا آپ جو بھی آپ کی درخواست کے مطابق ہو اسے منتخب کر سکتے ہیں۔

کیا مجھے بیرونی بریک ریزسٹر کی ضرورت ہے؟

یہ منحصر ہے. اگر آپ کو تیزی سے سستی کی ضرورت ہے یا بوجھ میں بہت زیادہ جڑت ہے — جیسے سینٹری فیوجز، کرینیں، لہرانے والے، یا وائنڈر — تو ہاں، آپ کو ایک کی ضرورت ہوگی۔ اندرونی بریکنگ یونٹ والی ڈرائیوز پر، ریزسٹر اوور وولٹیج کی خرابیوں سے بچنے اور رکنے کے اوقات کو کم کرنے کے لیے دوبارہ پیدا کرنے والی توانائی کو سنبھالتا ہے۔ پنکھوں اور پمپوں کے لیے جن میں سست رفتاری ہے، آپ اسے عام طور پر چھوڑ سکتے ہیں۔

کون سے مواصلاتی پروٹوکول کی حمایت کی جاتی ہے؟

تمام CSIVEI ڈرائیوز معیاری کے طور پر RS485 سے زیادہ Modbus RTU کے ساتھ آتی ہیں۔ Profibus DP، Profinet، Ethernet/IP، CANopen، اور DeviceNet کے لیے اختیاری ماڈیول دستیاب ہیں۔ یہ آپ کو ریموٹ مانیٹرنگ، پیرامیٹر کی تبدیلیوں، اور مرکزی کنٹرول کے لیے بڑے PLC اور SCADA سسٹمز کے ساتھ ضم کرنے دیتے ہیں۔

میں پہلی بار ڈرائیو کیسے ترتیب دوں؟

ہمارے پاس ڈرائیو کے پاس کوئیک سٹارٹ وزرڈ ہے جو آپ کو چند منٹوں میں ضروری چیزوں سے آگاہ کرتا ہے:

موٹر نیم پلیٹ ڈیٹا (پاور، وولٹیج، کرنٹ، فریکوئنسی، RPM) درج کریں، ایپلیکیشن میکرو (فین/پمپ، کنویئر، کنسٹنٹ ٹارک) منتخب کریں، ایکسیل اور ڈیسل ٹائم سیٹ کریں، فریکوینسی سورس (کی پیڈ، اینالاگ ان پٹ، کمیونیکیشن) کا انتخاب کریں، اور موٹر کنٹرول کو بہتر بنانے کے لیے آٹو ٹیوننگ چلائیں۔ دستی میں تمام تفصیلات موجود ہیں، اور کی پیڈ ہٹنے کے قابل ہے لہذا ضرورت پڑنے پر آپ اسے دور سے چلا سکتے ہیں۔

ڈرائیو میں کیا تحفظات بنائے گئے ہیں؟

CSIVEI ڈرائیوز میں تحفظات کا ایک ٹھوس سیٹ شامل ہے: اوور وولٹیج، انڈر وولٹیج، اوور کرنٹ، شارٹ سرکٹ، زیادہ درجہ حرارت (ہیٹ سنک)، ان پٹ یا آؤٹ پٹ پر فیز نقصان، اور موٹر اوورلوڈ (الیکٹرانک تھرمل اوورلوڈ، I²t)۔ یہ چیزوں کو قابل اعتماد طریقے سے چلانے اور آلات کی زندگی کو بڑھانے میں مدد کرتے ہیں۔

کیا میں ایک VFD سے متعدد موٹریں چلا سکتا ہوں؟

ہاں، آپ ایک ہی ڈرائیو سے متوازی طور پر متعدد موٹرز چلا سکتے ہیں، جب تک کہ: کل موجودہ قرعہ اندازی ڈرائیو کی آؤٹ پٹ ریٹنگ کے اندر رہتی ہے، ہر موٹر کا اپنا تھرمل اوورلوڈ تحفظ ہوتا ہے، اور آپ V/F کنٹرول استعمال کر رہے ہیں (ملٹی موٹر سیٹ اپ کے لیے ویکٹر کنٹرول کی سفارش نہیں کی جاتی ہے)۔ یہ پنکھے کی صفوں، کنویئر سیکشنز، یا پمپ اسٹیشنوں کے لیے عام ہے جہاں موٹریں ایک ساتھ ایک ہی رفتار سے چلتی ہیں۔

میں عام خرابیوں کا ازالہ کیسے کروں؟

ڈرائیو فوری تشخیص کے لیے کی پیڈ پر فالٹ کوڈ دکھاتی ہے:

●  OC (اوور-کرنٹ) – شارٹس، موٹر وائنڈنگ کے مسائل، یا تیز رفتاری کا وقت بہت کم چیک کریں

●  OV (اوور وولٹیج) – بریک لگانے والے ریزسٹر کو چیک کریں (اگر استعمال ہو) یا ڈیسل ٹائم بہت کم

● UV (انڈر وولٹیج) – ان پٹ پاور اور وائرنگ چیک کریں۔

●  OH (زیادہ درجہ حرارت) – کولنگ پنکھا، محیط درجہ حرارت، اور بڑھتے ہوئے کلیئرنس کو چیک کریں

●  OL (اوورلوڈ) – موٹر کا بوجھ چیک کریں، ایکسل کا وقت بڑھائیں، یا ڈرائیو کو بڑھانے پر غور کریں۔

دستی میں تفصیلی اقدامات کے ساتھ ایک مکمل فالٹ کوڈ ٹیبل ہے۔ اگر کچھ اب بھی بند ہے تو، CSIVEI ٹیک سپورٹ مدد کر سکتی ہے۔

کیا VFD وارنٹی اور تکنیکی مدد کے ساتھ آتا ہے؟

جی ہاں CSIVEI ڈرائیوز مینوفیکچرنگ کی تاریخ سے 18-ماہ کی معیاری وارنٹی کے ساتھ آتی ہیں (یا انسٹالیشن سے 12 ماہ، جو بھی بعد میں ہو)۔ اہم ایپلی کیشنز کے لیے توسیعی وارنٹی کے اختیارات دستیاب ہیں۔ گلوبل ٹیک سپورٹ ای میل، فون، اور آن لائن وسائل کے ذریعے دستیاب ہے — صارف کے دستورالعمل، ایپلیکیشن گائیڈز، اور کنفیگریشن سافٹ ویئر سبھی شامل ہیں۔
