7.5 کلو واٹ تھری فیز اے سی ڈرائیو پمپ

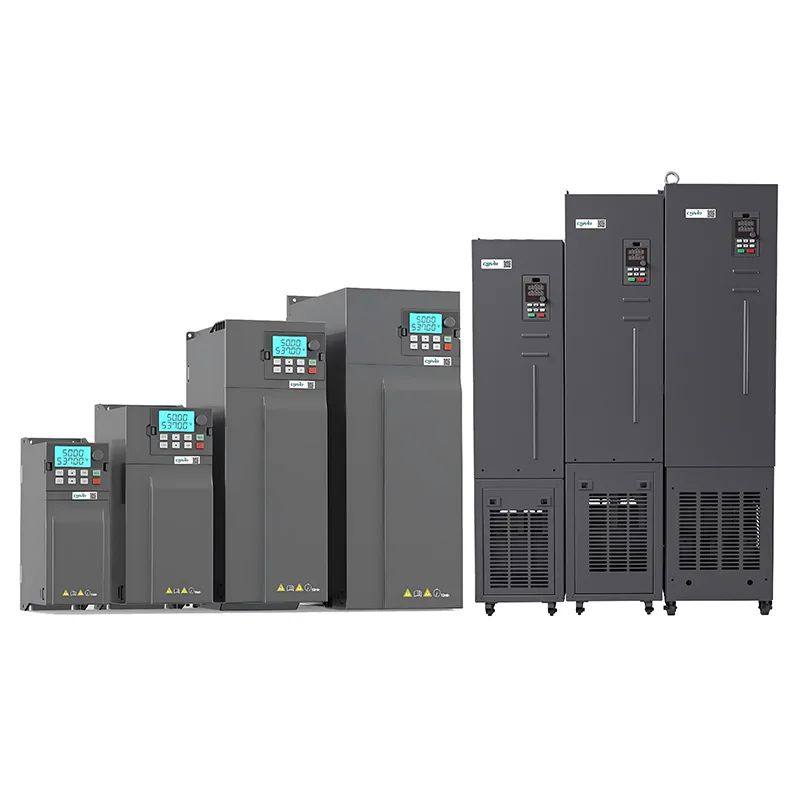

CSIVEI 7.5kw تھری فیز AC ڈرائیو پمپ ایک اعلیٰ کارکردگی والی ڈرائیو ہے جسے ہیوی ڈیوٹی صنعتی ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے۔ بڑے پنکھے، سینٹری فیوگل پمپ، کمپریسرز، اور پروڈکشن لائن کنویرز کے لیے موزوں، یہ مسلسل آپریشن کے تحت غیر معمولی ٹارک اور استحکام فراہم کرتا ہے۔ ایڈوانس کلوز لوپ ویکٹر کنٹرول کے ذریعے تقویت یافتہ، یہ ڈرائیو ہائی اسٹارٹنگ ٹارک، بلٹ ان PLC فعالیت، ایک سے زیادہ کمیونیکیشن پروٹوکول (Modbus، Profibus آپشنل)، اور حقیقی وقت کی نگرانی کے لیے ایک بدیہی LCD کیپیڈ کو سپورٹ کرتی ہے۔ اختیاری IP40 فلٹر کے ساتھ IP20 انکلوژر مطالبہ کرنے والے ماحول میں وشوسنییتا کو یقینی بناتا ہے۔ توانائی کی کارکردگی اور آپریشنل درستگی کے لیے تیار کردہ، CSIVEI 11-15kW VFD صنعتی سہولیات میں مشن کے لیے اہم موٹر کنٹرول کے لیے ایک بہترین انتخاب ہے۔

بنیادی پیرامیٹرز اور وضاحتیں

عام ایپلی کیشنز

CSIVEI 7.5kw تھری فیز AC ڈرائیو پمپ ہیوی ڈیوٹی صنعتی ایپلی کیشنز کے لیے انجنیئر کیا گیا ہے جس کے لیے ہائی اسٹارٹنگ ٹارک اور مسلسل ڈیوٹی کی ضرورت ہوتی ہے:

●  بڑے پمپ – آبپاشی کے پمپ، نکاسی کے پمپ، پانی کی فراہمی کے اہم پمپ

● سینٹرفیوگل کمپریسرز – صنعتی ایئر کمپریسرز، ریفریجریشن سسٹم

●  HVAC چلرز – سکرو چلرز، سینٹرفیوگل چلرز، بڑے ایئر ہینڈلرز

● کان کنی کا سامان – سلری پمپ، وینٹیلیشن پنکھے، کولہو

● دھاتی کام کرنے والی مشینری – لیتھز، ملنگ مشینیں، پریس

اعلی درجے کی ویکٹر کنٹرول اور متعدد مواصلاتی اختیارات کے ساتھ، یہ بغیر کسی رکاوٹ کے خودکار پیداوار لائنوں میں ضم ہو جاتا ہے۔

ہموار مواصلات اور انضمام

جدید صنعتی آٹومیشن کے لیے ڈیزائن کیا گیا، CSIVEI VFD سیریز PLC پر مبنی کنٹرول سسٹمز میں آسانی کے ساتھ ضم کرنے کے لیے لچکدار مواصلاتی اختیارات پیش کرتی ہے۔

بلٹ ان Modbus RTU - تمام ماڈلز پر معیاری، RS485 کے ذریعے HMIs، PLCs، اور SCADA سسٹمز سے سادہ کنکشن کو فعال کرنا۔ مرکزی نگرانی اور کنٹرول کے لیے ایک بس میں 247 ڈرائیوز تک نیٹ ورک کیا جا سکتا ہے۔

اختیاری Fieldbus Modules – Profibus DP، Profinet، Ethernet/IP، CANopen، اور DeviceNet کے لیے اختیاری ماڈیولز کے ساتھ مواصلاتی صلاحیتوں کو وسعت دیں، بڑے آٹومیشن پلیٹ فارمز کے ساتھ مطابقت کو یقینی بناتے ہوئے۔

اینالاگ اور ڈیجیٹل I/O - قابل ترتیب ان پٹ (0-10V، 4-20mA) اور ریلے آؤٹ پٹس اضافی ہارڈ ویئر کے بغیر سینسر، کنٹرولرز، اور بیرونی الارم کے ساتھ لچکدار انضمام کی اجازت دیتے ہیں۔

PLC فنکشنلٹی - منتخب ماڈلز بلٹ ان پروگرام قابل منطق کی صلاحیتوں کی خصوصیت رکھتے ہیں، سادہ لاجک کنٹرول کو فعال کرتے ہوئے اور براہ راست ڈرائیو کے اندر انٹر لاک کرتے ہوئے، بیرونی کنٹرولرز کی ضرورت کو کم کرتے ہیں۔

اکثر پوچھے گئے سوالات

میں اپنی موٹر کے لیے صحیح VFD کا انتخاب کیسے کروں؟

غور کرنے کے لئے چند چیزیں:

موٹر پاور - VFD کو موٹر ریٹنگ سے مماثل یا تھوڑا بڑا ہونا چاہئے۔

ان پٹ وولٹیج—سنگل فیز 230V یا تھری فیز 400V، یقینی بنائیں کہ یہ آپ کی سپلائی سے میل کھاتا ہے۔

لوڈ کی قسم — کنویئرز یا ایکسٹروڈرز جیسے مستقل ٹارک بوجھ کے لیے عام طور پر موٹر پاور کے 100-120% پر VFD سائز کی ضرورت ہوتی ہے۔ متغیر ٹارک بوجھ جیسے پنکھے اور پمپ اکثر موٹر پاور سے مماثل VFD استعمال کر سکتے ہیں، نیز آپ کو توانائی کی بچت ہوتی ہے۔

ماحول — گرد آلود، مرطوب، یا بیرونی مقامات کے لیے، اعلیٰ IP ریٹنگ (IP40، IP54، IP66) کے لیے جائیں یا ڈرائیو کو محفوظ دیوار میں رکھیں۔

مواصلات — اگر آپ کو کسی PLC یا SCADA سے بات کرنے کی ضرورت ہے، تو چیک کریں کہ ڈرائیو آپ کے پروٹوکول کو سپورٹ کرتی ہے (Modbus RTU معیاری ہے؛ Profibus، Ethernet/IP، وغیرہ اختیاری ہیں)۔

اگر آپ دوسری رائے چاہتے ہیں تو CSIVEI کے پاس سائز سازی کا ٹول اور ٹیک سپورٹ بھی ہے۔

کون سے مواصلاتی پروٹوکول کی حمایت کی جاتی ہے؟

تمام CSIVEI ڈرائیوز معیاری کے طور پر RS485 سے زیادہ Modbus RTU کے ساتھ آتی ہیں۔ Profibus DP، Profinet، Ethernet/IP، CANopen، اور DeviceNet کے لیے اختیاری ماڈیول دستیاب ہیں۔ یہ آپ کو ریموٹ مانیٹرنگ، پیرامیٹر کی تبدیلیوں، اور مرکزی کنٹرول کے لیے بڑے PLC اور SCADA سسٹمز کے ساتھ ضم کرنے دیتے ہیں۔

ڈرائیو میں کیا تحفظات بنائے گئے ہیں؟

CSIVEI ڈرائیوز میں تحفظات کا ایک ٹھوس سیٹ شامل ہے: اوور وولٹیج، انڈر وولٹیج، اوور کرنٹ، شارٹ سرکٹ، زیادہ درجہ حرارت (ہیٹ سنک)، ان پٹ یا آؤٹ پٹ پر فیز نقصان، اور موٹر اوورلوڈ (الیکٹرانک تھرمل اوورلوڈ، I²t)۔ یہ چیزوں کو قابل اعتماد طریقے سے چلانے اور آلات کی زندگی کو بڑھانے میں مدد کرتے ہیں۔

میں عام خرابیوں کا ازالہ کیسے کروں؟

ڈرائیو فوری تشخیص کے لیے کی پیڈ پر فالٹ کوڈ دکھاتی ہے:

●  OC (اوور-کرنٹ) – شارٹس، موٹر وائنڈنگ کے مسائل، یا تیز رفتاری کا وقت بہت کم چیک کریں

●  OV (اوور وولٹیج) – بریک لگانے والے ریزسٹر کو چیک کریں (اگر استعمال ہو) یا ڈیسل ٹائم بہت کم

● UV (انڈر وولٹیج) – ان پٹ پاور اور وائرنگ چیک کریں۔

●  OH (زیادہ درجہ حرارت) – کولنگ پنکھا، محیط درجہ حرارت، اور بڑھتے ہوئے کلیئرنس کو چیک کریں

●  OL (اوورلوڈ) – موٹر کا بوجھ چیک کریں، ایکسل کا وقت بڑھائیں، یا ڈرائیو کو بڑھانے پر غور کریں۔

●  دستی میں تفصیلی مراحل کے ساتھ ایک مکمل فالٹ کوڈ ٹیبل ہے۔ اگر کچھ اب بھی بند ہے تو، CSIVEI ٹیک سپورٹ مدد کر سکتی ہے۔

کیا VFD وارنٹی اور تکنیکی مدد کے ساتھ آتا ہے؟

جی ہاں ہماری ڈرائیوز مینوفیکچرنگ کی تاریخ سے 18-ماہ کی معیاری وارنٹی کے ساتھ آتی ہیں (یا انسٹالیشن سے 12 ماہ، جو بھی بعد میں ہو)۔ اہم ایپلی کیشنز کے لیے توسیعی وارنٹی کے اختیارات دستیاب ہیں۔ گلوبل ٹیک سپورٹ ای میل، فون، اور آن لائن وسائل کے ذریعے دستیاب ہے — صارف کے دستورالعمل، ایپلیکیشن گائیڈز، اور کنفیگریشن سافٹ ویئر سبھی شامل ہیں۔

کسٹمر کیس

فرنیچر مینوفیکچرنگ کی سہولت کو اس کے دھول اکٹھا کرنے کے نظام کے لیے ہوا کے بہاؤ کے عین مطابق کنٹرول کی ضرورت ہوتی ہے۔ پنکھے کو مسلسل پوری رفتار سے چلانا ناکارہ تھا اور ضرورت سے زیادہ شور پیدا کرتا تھا۔

حل: ایک CSIVEI 7.5kw تھری فیز AC ڈرائیو پمپ مین ایگزاسٹ فین پر نصب کیا گیا تھا، جس میں پنکھے کی رفتار کو کنٹرول کرنے کے لیے پریشر سینسر مانیٹرنگ ڈکٹ پریشر تھا۔

نتائج:

1. پنکھے کی رفتار دھول جمع کرنے کی مانگ کو پورا کرنے کے لیے خود بخود ایڈجسٹ ہو جاتی ہے۔

2. جزوی لوڈ آپریشن کے دوران 45% کی توانائی کی بچت

3. شور کی سطح میں 12 ڈی بی کی کمی ہوئی، کام کے حالات میں بہتری

4. پنکھے کے بیرنگ اور بیلٹ پر مکینیکل لباس کو کم کرنا

5. اب یہ نظام ماحولیاتی تعمیل اور آپریشنل کارکردگی دونوں اہداف کو پورا کرتا ہے۔
