مستقل پریشر واٹر سپلائی کنٹرول کابینہ

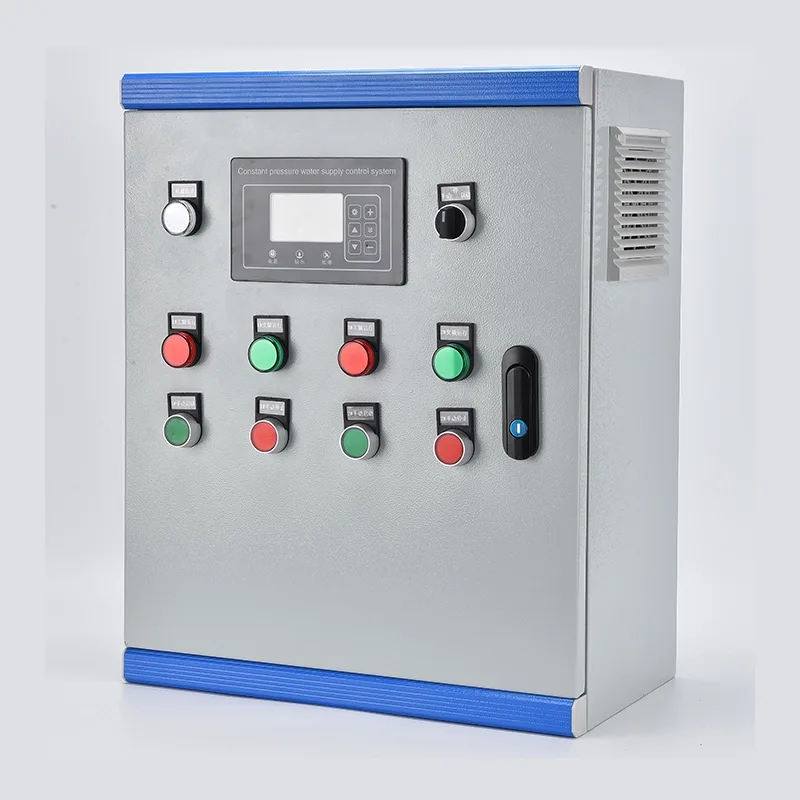

مستقل پریشر واٹر سپلائی کنٹرول کیبنٹ ایک VFD، PLC یا وقف شدہ پمپ کنٹرولر، آنے والے سرکٹ بریکرز، آؤٹ پٹ کنٹیکٹر فی پمپ، کنٹرول ٹرانسفارمر، اور پریشر ٹرانسمیٹر انٹرفیس کو سنگل فلور اسٹینڈنگ انکلوژر میں ضم کرتا ہے۔ پاور ریٹنگز 380–480 V تھری فیز پر 0.75 kW سے 400 kW تک ہیں۔ مین ہیڈر پر ایک پریشر سینسر کنٹرولر کو 4-20 mA سگنل فیڈ کرتا ہے، جو صارف کے متعین سیٹ پوائنٹ کے خلاف اصل دباؤ کا مسلسل موازنہ کرتا ہے اور ±0.02 MPa کے اندر ضابطے کو برقرار رکھنے کے لیے PID لوپ کے ذریعے VFD آؤٹ پٹ فریکوئنسی کو ایڈجسٹ کرتا ہے۔ ملٹی پمپ سسٹمز میں، لیڈ پمپ VFD کنٹرول کے تحت کام کرتا ہے جب کہ ڈیمانڈ میں اتار چڑھاؤ کے ساتھ وقفہ وقفہ سے شروع یا بہایا جاتا ہے۔ ڈیوٹی روٹیشن بیلنس تمام پمپوں پر گھنٹوں چلتے ہیں۔ تحفظ ڈرائی رن، اوورلوڈ، فیز نقصان، شارٹ سرکٹ، اور زیادہ دباؤ کا احاطہ کرتا ہے۔ دروازے پر نصب HMI ٹچ اسکرین سسٹم کے دباؤ، پمپ کی حیثیت، فریکوئنسی، فالٹ لاگز، اور توانائی کا ڈیٹا دکھاتی ہے۔ Modbus RTU/TCP یا اختیاری 4G کلاؤڈ گیٹ وے کے ذریعے مواصلات ریموٹ مانیٹرنگ اور SCADA انضمام کو قابل بناتا ہے۔ انکلوژر جستی سٹیل سے بنا ہوا ہے جس میں پاؤڈر کوٹنگ ہے، IP54 اسٹینڈرڈ کا درجہ دیا گیا ہے یا بیرونی استعمال کے لیے IP65 تک ہے۔

مثالی ایپلی کیشنز

جہاں پانی کا دباؤ بدلتی ہوئی مانگ کے باوجود مستقل رہنا چاہیے، مستقل پریشر واٹر سپلائی کنٹرول کابینہ گریویٹی اسٹوریج اور فکسڈ اسپیڈ پمپنگ کو خودکار، ڈیمانڈ ریسپانسیو کنٹرول سے بدل دیتی ہے۔

میونسپل واٹر سپلائی اور بوسٹر اسٹیشن

شہری پانی کے نیٹ ورک چوٹی کے اوقات اور رات بھر کم بہاؤ کے دورانیے کے درمیان وسیع دباؤ کے جھولوں کا تجربہ کرتے ہیں۔ کیبنٹ مخصوص نیٹ ورک پوائنٹس پر پمپ کی رفتار اور اسٹیجنگ کو ماڈیول کر کے مسلسل دباؤ کو برقرار رکھتی ہے، ڈپس اور سرجز کو ختم کرتی ہے جو پائپ جوڑوں پر دباؤ ڈالتے ہیں اور سروس کی شکایات پیدا کرتے ہیں۔ طویل ٹرانسمیشن مینز کے ساتھ بوسٹر سٹیشنوں کے لیے، PID لوپ اپ سٹریم پریشر اور متغیر ڈاون سٹریم آف ٹیک کو تبدیل کرنے کے لیے ڈھل جاتا ہے۔

بلند و بالا رہائشی اور تجارتی عمارات

اپارٹمنٹ ٹاورز، ہوٹلوں اور آفس بلاکس کو اوپری منزلوں پر قابل اعتماد دباؤ کی ضرورت ہوتی ہے۔ ایک سے زیادہ عمودی ملٹی اسٹیج پمپوں کے ساتھ ایک مستقل پریشر کیبنٹ قبضے کی بنیاد پر مانگ کے مطابق آؤٹ پٹ کو خود بخود ایڈجسٹ کرتی ہے — دوپہر کے وقت کم، صبح اور شام کی چوٹیوں کے دوران زیادہ۔ یہ نظام چھت کے بڑے ٹینکوں کی ضرورت کو ان کے ساختی بوجھ، لیجیونیلا کے خطرے، اور دیکھ بھال تک رسائی کی ضروریات کو دور کرتا ہے۔

صنعتی عمل اور ٹھنڈا پانی

مینوفیکچرنگ پلانٹس، فوڈ پروسیسنگ کی سہولیات، اور پاور سٹیشنوں کو سختی سے کنٹرول شدہ دباؤ پر پروسیس پانی کی ضرورت ہوتی ہے۔ کیبنٹ کولنگ ٹاور میک اپ، واش ڈاون لائنز، بوائلر فیڈ، اور پروڈکشن واٹر سرکٹس فراہم کرتی ہے جس میں ضابطے کی درستگی کے ساتھ پروسیسنگ کی ضروریات کو پورا کیا جاتا ہے۔ VFD پر مبنی کنٹرول تھروٹلنگ سے وابستہ توانائی کے ضیاع اور والو کے لباس کو ختم کرتا ہے۔

زرعی آبپاشی

بڑے پیمانے پر ڈرپ، اسپرنکلر، اور سینٹر پیوٹ سسٹمز کو مختلف ایمیٹر خصوصیات کے ساتھ فیلڈ زون میں مستحکم دباؤ پر متغیر بہاؤ کی ضرورت ہوتی ہے۔ کابینہ متعدد پمپ کنفیگریشنز کو ہینڈل کرتی ہے، بشمول سبمرسبل بورہول اور افقی بوسٹر پمپ، خود بخود آؤٹ پٹ کو کھلے آبپاشی زون کی تعداد سے ملاتے ہیں۔ ماخذ پانی کی سطح میں تبدیلی کے دوران بلٹ ان ڈرائی رن پروٹیکشن سیف گارڈز پمپ۔

دیہی اور کمیونٹی واٹر سپلائی

گاؤں کے نظام اور دور دراز کی بستیاں خودکار پریشر مینجمنٹ سے فائدہ اٹھاتی ہیں جو دستی پمپ آپریشن کی جگہ لے لیتی ہے۔ اسٹوریج ٹینک لیول سینسر کے ساتھ مربوط، کیبنٹ صارفین کو مسلسل دباؤ فراہم کرتے ہوئے ٹینک بھرنے کو برقرار رکھنے کے لیے خود بخود شروع اور رک جاتی ہے۔ 4G کے ذریعے ریموٹ مانیٹرنگ ایک ہی آپریٹر کو موبائل فون یا سنٹرل SCADA سے متعدد بکھرے ہوئے اسٹیشنوں کا انتظام کرنے دیتی ہے۔

ہوٹل، ریزورٹ اور مہمان نوازی۔

ریزورٹس اور تفریحی سہولیات جس میں عمارتیں پوری جگہ پر پھیلی ہوئی ہیں، مہمانوں کے کمروں، کچن، لانڈری اور زمین کی تزئین کے لیے یکساں دباؤ کی ضرورت ہوتی ہے۔ کیبنٹ صبح اور شام کی زیادہ سے زیادہ طلب کو پورا کرنے کے لیے متعدد پمپس کا انتظام کرتی ہے جبکہ آف پیک اوقات کے دوران توانائی کو کم کرتی ہے، جس میں سسٹم زیادہ تر راتوں رات سلیپ موڈ میں رہتا ہے۔

تکنیکی گہرا غوطہ

کنسٹنٹ پریشر واٹر سپلائی کنٹرول کیبنٹ VFD سپیڈ کنٹرول، PLC پر مبنی پمپ کی ترتیب، اور جامع تحفظ کو ایک واحد فیکٹری سے اسمبل شدہ انکلوژر میں یکجا کرتا ہے، جو سنگل پمپ سے ملٹی پمپ تنصیبات کے لیے خود مختار پریشر مینجمنٹ فراہم کرتا ہے۔

پی آئی ڈی کلوزڈ لوپ پریشر ریگولیشن

مین ہیڈر پائپ پر پریشر ٹرانسمیٹر پانی کے دباؤ کو 4-20 ایم اے اینالاگ سگنل میں تبدیل کرتا ہے۔ کنٹرولر ایک ڈیجیٹل PID الگورتھم چلاتا ہے: متناسب فائدہ اس بات کا تعین کرتا ہے کہ نظام دباؤ کے انحراف کا کتنا جارحانہ انداز میں جواب دیتا ہے، انٹیگرل ٹائم سٹیڈی سٹیٹ آفسیٹ کو ختم کرتا ہے، اور ڈیریویٹیو ڈیمپنگ اچانک بہاؤ کی تبدیلیوں کے دوران اوور شوٹ کو دباتا ہے۔ PID آؤٹ پٹ براہ راست VFD فریکوئنسی ریفرنس کو سیٹ کرتا ہے، پمپ کی رفتار کو حقیقی وقت میں ڈیمانڈ سے ملنے کے لیے ایڈجسٹ کرتا ہے۔ عام ضابطہ کی درستگی ±0.02 MPa کے اندر ہوتی ہے جب ایک بار مخصوص نظام کی خصوصیات - پائپ کی لمبائی، پمپ کا منحنی خطوط، اور پریشر برتن کا حجم۔

ملٹی پمپ سیکوینسنگ لاجک

جب طلب واحد VFD سے چلنے والے پمپ کی گنجائش سے زیادہ ہو جاتی ہے، تو کنٹرولر اضافی پمپوں کو کام میں لاتا ہے۔ لیڈ پمپ VFD کنٹرول کے تحت چلتا ہے۔ اگر یہ زیادہ سے زیادہ فریکوئنسی تک پہنچ جاتا ہے اور دباؤ پھر بھی سیٹ پوائنٹ سے نیچے آتا ہے، تو کنٹرولر اس پمپ کو اپنے بائی پاس کنٹیکٹر کے ذریعے فکسڈ اسپیڈ آپریشن میں منتقل کرتا ہے اور VFD کنٹرول کے تحت ایک وقفہ پمپ شروع کرتا ہے۔ جیسے جیسے مانگ میں کمی آتی ہے اور VFD سیٹ پوائنٹ کے اوپر دباؤ کے ساتھ کم سے کم فریکوئنسی تک پہنچ جاتا ہے، ایک ایک کرکے لیڈ پمپ بہایا جاتا ہے اور لیڈ پمپ متغیر رفتار کنٹرول پر واپس آجاتا ہے۔ یہ یقینی بناتا ہے کہ کسی بھی وقت صرف ایک پمپ متغیر رفتار سے چلتا ہے جبکہ دوسرے اپنے بہترین کارکردگی کے نقطہ کے قریب مقررہ رفتار سے کام کرتے ہیں۔

ڈیوٹی گردش اور مساوات

لباس کو یکساں طور پر تقسیم کرنے کے لیے، کنٹرولر مجموعی چلنے کے اوقات یا شروع کی گنتی کی بنیاد پر لیڈ پمپ کے عہدہ کو گھماتا ہے۔ جب گردش شروع ہوتی ہے تو سب سے کم گھنٹے والا پمپ اگلی لیڈ بن جاتا ہے، جو دباؤ میں خلل سے بچنے کے لیے کم بہاؤ کے حالات میں ہوتا ہے۔ دیکھ بھال کے لیے آف لائن لیے گئے ایک پمپ کو ڈیجیٹل ان پٹ کے ذریعے گردش سے بند کر دیا جاتا ہے، اور کنٹرولر باقی تمام پمپوں پر دوبارہ ڈیوٹی لگا دیتا ہے۔

نیند، جاگنا، اور کم بہاؤ کا انتظام

زیرو ڈیمانڈ پیریڈز کے دوران — کمرشل عمارتوں میں راتوں رات، مثال کے طور پر — VFD بالآخر اپنی کم سے کم فریکوئنسی تک پہنچ جاتا ہے جب کہ سیٹ پوائنٹ پر دباؤ برقرار رہتا ہے۔ قابل ترتیب تاخیر کے بعد، کنٹرولر سلیپ موڈ میں داخل ہوتا ہے اور تمام پمپ کو روک دیتا ہے۔ ایک چھوٹا ڈایافرام ٹینک نیند کے دوران نظام کے دباؤ کو برقرار رکھتا ہے۔ جب دباؤ جاگنے کی حد تک گر جاتا ہے، تو کنٹرولر لیڈ پمپ کو دوبارہ شروع کرتا ہے اور دباؤ کو بحال کرنے کے لیے ریمپ اوپر کرتا ہے۔ یہ سائیکل پمپ کو بند والو کے خلاف طویل مدت تک چلنے سے روکتا ہے، توانائی کی بچت کرتا ہے اور پمپ کو زیادہ گرم ہونے سے بچاتا ہے۔

پمپ پروٹیکشن سویٹ

کنٹرولر معیاری موٹر اوورلوڈ سے آگے پمپ کے لیے مخصوص تحفظات فراہم کرتا ہے۔ ڈرائی رن ڈٹیکشن یا تو اچھی سطح کی تحقیقات سے ڈیجیٹل ان پٹ یا موٹر انڈر کرنٹ سینسنگ کا استعمال کرتی ہے۔ اگر والو اچانک بند ہو جاتا ہے تو آٹو ری سیٹ کے ساتھ اوور پریشر ٹرپ پائپ کو پہنچنے والے نقصان کو روکتا ہے۔ تیز رفتار سائیکل لاک آؤٹ موٹر وائنڈنگز کی حفاظت کے لیے فی گھنٹہ شروع ہونے کی تعداد کو محدود کرتا ہے۔ فیز نقصان اور مرحلے کی ترتیب کی نگرانی ریورس گردش سے میکانی نقصان کو روکتی ہے۔ تمام ٹرپ ایونٹس کو ٹائم اسٹیمپڈ کیا جاتا ہے اور فالٹ لاگ میں محفوظ کیا جاتا ہے، لاک آؤٹ کو آپریٹر کی مداخلت کی ضرورت سے پہلے خودکار طور پر دوبارہ ترتیب دینے کی کوششوں کی ایک قابل ترتیب تعداد کے ساتھ۔

VFD ڈرائیو آرکیٹیکچر

VFD کو 60 سیکنڈ کے لیے 110% اوورلوڈ ریٹنگ کے ساتھ متغیر ٹارک پمپ ڈیوٹی کے لیے منتخب کیا گیا ہے۔ فلائنگ اسٹارٹ صلاحیت اوور کرنٹ پر ٹرپ کیے بغیر کوسٹنگ پمپ میں بغیر کسی رکاوٹ کے دوبارہ شروع کرنے کے قابل بناتی ہے۔ اسکیپ فریکوئنسی پروگرامنگ مکینیکل ریزوننس بینڈز سے گریز کرتی ہے۔ خودکار توانائی کی اصلاح ہلکے بوجھ پر موٹر میگنیٹائزنگ کرنٹ کو کم کرتی ہے، جب پمپ پوری رفتار سے کم چلتا ہے تو اضافی توانائی کی بچت ہوتی ہے۔ ایک بلٹ ان DC لنک چوک اور RFI فلٹر سپلائی پر ہارمونک کرنٹ انجیکشن کو کم سے کم کرتا ہے۔

HMI اور آپریٹر انٹرفیس

ڈور ماونٹڈ کلر ٹچ اسکرین ریئل ٹائم سسٹم پریشر اور سیٹ پوائنٹ، انفرادی پمپ اسٹیٹس، مجموعی طور پر چلنے کے اوقات اور فی پمپ شروع کی گنتی، فالٹ ہسٹری کے ساتھ فعال الارم، اور پاس ورڈ سے محفوظ پیرامیٹر تک رسائی فراہم کرتی ہے۔ دستی اوور رائڈ کنٹرول کمیشننگ اور دیکھ بھال کی سرگرمیوں کی حمایت کرتا ہے۔

ریموٹ مانیٹرنگ اور کمیونیکیشن

معیاری RS485 Modbus RTU سائٹ SCADA یا ٹیلی میٹری آلات سے جڑتا ہے۔ ایک اختیاری 4G یا ایتھرنیٹ کلاؤڈ گیٹ وے ویب براؤزر یا اسمارٹ فون ایپ کے ذریعے ریموٹ رسائی کو قابل بناتا ہے، ریئل ٹائم پریشر، پمپ اسٹیٹس، توانائی کی کھپت، اور الارم پش اطلاعات فراہم کرتا ہے۔ آپریٹرز مخصوص سسٹم کی ضروریات کے لیے پریشر سیٹ پوائنٹس کو دور سے ایڈجسٹ کر سکتے ہیں۔

انکلوژر اور ماحولیاتی تعمیر

فرش پر کھڑی کیبنٹ UV مزاحم پاؤڈر کوٹنگ کے ساتھ 1.5–2.0 ملی میٹر جستی سٹیل شیٹ کا استعمال کرتی ہے۔ IP54 انڈور پمپ رومز کے لیے معیاری ہے۔ IP55 یا IP65 بیرونی اور پانی کے علاج کے ماحول کے لیے دستیاب ہے۔ تھرموسٹیٹک پنکھے کے کنٹرول کے ساتھ فلٹر شدہ جبری ہوا کی وینٹیلیشن VFD کی آپریٹنگ رینج کے اندر اندرونی درجہ حرارت کو برقرار رکھتی ہے۔ اشنکٹبندیی یا صحرائی بیرونی تنصیبات کے لیے، سن شیڈ کینوپی اور اینٹی کنڈینسیشن ہیٹر کی وضاحت کی جا سکتی ہے۔ کیبل کا اندراج کیبنٹ بیس میں غدود کی پلیٹوں کے ذریعے ہوتا ہے۔ کابینہ کو IEC 61439-1/2 کے مطابق ڈیزائن اور بنایا گیا ہے، جس میں تمام اجزاء CE نشان زد اور علاقائی سرٹیفیکیشن دستیاب ہیں۔

اکثر پوچھے گئے سوالات

Q1: کابینہ مسلسل دباؤ کیسے برقرار رکھتی ہے؟

مین واٹر ہیڈر پر ایک پریشر سینسر سسٹم کے دباؤ کی مسلسل پیمائش کرتا ہے اور کنٹرولر کو 4-20 mA سگنل بھیجتا ہے۔ کنٹرولر کا PID الگورتھم صارف کے مقرر کردہ ہدف کے خلاف اصل دباؤ کا موازنہ کرتا ہے۔ اگر دباؤ گرتا ہے، تو یہ پمپ کو تیز کرنے کے لیے VFD آؤٹ پٹ فریکوئنسی کو بڑھاتا ہے۔ اگر دباؤ بڑھتا ہے، تو یہ پمپ کو سست کر دیتا ہے۔ یہ بند لوپ ریگولیشن مسلسل چلتا ہے، عام طور پر سیٹ پوائنٹ کے ±0.02 MPa کے اندر دباؤ رکھتا ہے۔

Q2: ایک مستقل پریشر واٹر سپلائی کنٹرول کابینہ کو کتنے پمپ کنٹرول کر سکتے ہیں؟

معیاری کنفیگریشنز 1 سے 6 پمپس کو سپورٹ کرتی ہیں، جن میں 2 یا 3 پمپ سب سے زیادہ عام تعینات ہیں۔ ملٹی پمپ سسٹمز میں، ایک واحد VFD متغیر رفتار پمپ چلاتا ہے جب کہ اضافی پمپ مقررہ رفتار سے شروع ہوتے ہیں جیسے ہی مانگ بڑھ جاتی ہے۔ تمام پمپ کی ترتیب، ردوبدل، اور فالٹ چینج اوور منطق کو کنٹرولر میں بنایا گیا ہے۔

Q3: اس کابینہ اور ہر پمپ پر علیحدہ VFD نصب کرنے میں کیا فرق ہے؟

کابینہ ایک مکمل کنٹرول سسٹم فراہم کرتی ہے — پمپ سیکوینسنگ لاجک، پریشر PID لوپ، آٹومیٹک الٹرنیشن، فالٹ چینج اوور، سلیپ/ویک فنکشن، اور ایک واحد صارف انٹرفیس — سبھی پری وائرڈ اور فیکٹری ٹیسٹ شدہ۔ انفرادی VFD اہم بیرونی انجینئرنگ کے بغیر ملٹی پمپ آپریشن کو مربوط نہیں کرسکتے ہیں۔

Q4: کیا سسٹم اسٹوریج ٹینک کے ساتھ یا اس کے بغیر کام کر سکتا ہے؟

دونوں ٹینک فل ایپلی کیشن میں، کنٹرولر سسٹم پریشر کو برقرار رکھتا ہے جبکہ ٹینک میں لیول سینسر اسٹارٹ/اسٹاپ اتھارٹی فراہم کرتا ہے۔ براہ راست مین کنفیگریشن میں، کنٹرولر ڈسٹری بیوشن پائپنگ پر براہ راست لائن پریشر کو برقرار رکھتا ہے، بغیر کسی اسٹوریج ٹینک کے صارفین کی طلب کو پورا کرنے کے لیے پمپ کی رفتار کو ماڈیول کرتا ہے۔

Q5: پمپ کی کون سی اقسام مطابقت رکھتی ہیں؟

کابینہ معیاری تھری فیز انڈکشن موٹرز کو کنٹرول کرتی ہے جو سب مرسیبل بورہول پمپس، عمودی ملٹی اسٹیج پمپس، افقی اینڈ سکشن سینٹری فیوگل پمپس، اور ان لائن بوسٹر پمپس میں استعمال ہوتی ہیں، 380–480 V، 50/60 Hz میں۔ مستقل مقناطیس موٹرز کو ہم آہنگ VFDs کے ساتھ بھی چلایا جا سکتا ہے۔

Q6: کیا پاور رینج دستیاب ہے؟

معیاری ترتیب 0.75 kW سے 400 kW تک کا احاطہ کرتی ہے۔ کیبنٹ کا سائز پمپوں کی تعداد، ہر پمپ کی موٹر فل لوڈ کرنٹ، اور سائٹ کی خرابی کی سطح پر مبنی ہے۔ ہمارے انجینئرز آپ کے پمپ ڈیٹا سے VFD، رابطہ کار، سرکٹ بریکر، اور بس بار سسٹم کا انتخاب کریں گے۔

Q7: دور دراز سے نگرانی کے کون سے اختیارات دستیاب ہیں؟

معیاری RS485 Modbus RTU سائٹ SCADA سے جڑتا ہے۔ اختیاری 4G یا ایتھرنیٹ گیٹ ویز کلاؤڈ پلیٹ فارم سے منسلک ہوتے ہیں، ویب براؤزر یا اسمارٹ فون ایپ کے ذریعے ریئل ٹائم پریشر، پمپ اسٹیٹس، توانائی کی کھپت، فالٹ الارم اور تاریخی ڈیٹا تک رسائی فراہم کرتے ہیں۔ ایس ایم ایس یا ایپ پش نوٹیفیکیشن آپریٹرز کو غلطیوں سے آگاہ کرتے ہیں۔

Q8: کابینہ کو کیا دیکھ بھال کی ضرورت ہے؟

دروازے کی مہروں اور وینٹیلیشن فلٹرز کا ماہانہ معائنہ۔ بجلی کی بندش کا سہ ماہی چیک۔ حفاظتی آلات اور متبادل منطق کا سالانہ فنکشنل ٹیسٹ۔ VFD کولنگ فین اور DC لنک کیپسیٹرز کی سروس لائف 5-10 سال ہوتی ہے اور ان کو تبدیل کیا جا سکتا ہے۔ پریشر ٹرانسمیٹر کو سالانہ کیلیبریٹ کیا جانا چاہئے۔

Q9: یہ نظام روایتی پمپنگ کے مقابلے میں توانائی کیسے بچاتا ہے؟

تھروٹلنگ والو کے ساتھ ایک مستقل رفتار پمپ مصنوعی پابندی کے خلاف پمپنگ توانائی کو ضائع کرتا ہے۔ VFD پمپ کی رفتار سے براہ راست مانگ سے میل کھاتا ہے۔ چونکہ پمپ پاور کیوب رفتار کے ساتھ پیمانہ کرتا ہے، اس لیے 80% رفتار پر پمپ تقریباً 50% مکمل رفتار توانائی کھینچتا ہے۔ زیرو ڈیمانڈ ادوار کے دوران سلیپ موڈ کے ساتھ، تنصیبات عام طور پر 20% سے 40% تک توانائی کی کمی کو حاصل کرتی ہیں۔

میونسپل سیکنڈری واٹر سپلائی اپ گریڈ - ہائی رائز رہائشی ضلع

پس منظر

ایک بڑے ایشیائی شہر میں میونسپل واٹر اتھارٹی نے 80 سے زیادہ سیکنڈری واٹر سپلائی بوسٹر اسٹیشنوں کا انتظام کیا جو بلند و بالا رہائشی کمیونٹیز کی خدمت کرتے ہیں۔ ہر اسٹیشن نے 18 سے 35 منزلوں کے ٹاورز میں 200 سے 800 اپارٹمنٹس فراہم کیے تھے۔ موجودہ سازوسامان پرانا تھا - کچھ اسٹیشنوں نے فلوٹ والو ریفئل کے ساتھ چھت کے ٹینک استعمال کیے، دیگر نے دباؤ کو کم کرنے والے والوز کے ساتھ مقررہ رفتار پمپ سیٹ استعمال کیا۔ شہری حکومت نے دباؤ کے معیار کو بہتر بنانے، صحت عامہ کی بنیادوں پر چھت کے ٹینکوں کو ہٹانے، اور پمپنگ توانائی کی کھپت کو کم کرنے کے لیے ایک اپ گریڈ کو لازمی قرار دیا۔

چیلنج

ہر بوسٹر اسٹیشن نے ایک مخصوص ڈیمانڈ پروفائل کے ساتھ ایک ٹاور پیش کیا: صبح اور شام کی تیز چوٹیاں، دن کے وقت اعتدال پسند طلب، اور رات بھر صفر کے قریب بہاؤ۔ موجودہ فکسڈ اسپیڈ پمپ پوری صلاحیت کے ساتھ بغیر مانگ کے چلتے ہیں، دباؤ کو کم کرنے والے والوز کے ذریعے اضافی دباؤ سے خون بہہ رہے ہیں۔ پمپ رومز میں گرمی اور شور پیدا کرتے ہوئے اس سے کافی توانائی ضائع ہوتی ہے۔ صحت کے نئے ضوابط کو پورا کرنے کے لیے چھتوں کے ٹینکوں کو ہٹانے کی ضرورت تھی، اور اتھارٹی کو تمام نئے اسٹیشنوں سے ڈیٹا کی اطلاع مرکزی SCADA پلیٹ فارم کو دینے کی ضرورت تھی۔ جسمانی جگہ بھی تنگ تھی - زیادہ تر پمپ رومز کو تہہ خانے کے علاقوں میں دوبارہ تیار کیا گیا تھا جس میں چھت کی محدود اونچائی اور محدود رسائی تھی۔

مسلسل پریشر واٹر سپلائی کنٹرول کابینہ کیوں منتخب کریں؟

تین اسٹیشنوں پر کامیاب پائلٹ کے بعد، اتھارٹی نے فیکٹری انجنیئرڈ مستقل پریشر کیبنٹ کا انتخاب کیا۔ ایک سنگل انکلوژر میں VFD، کنٹرولر، تین عمودی ملٹی اسٹیج پمپس، پریشر انٹرفیس، اور HMI ٹچ اسکرین کے لیے آؤٹ پٹ کنٹیکٹر رکھے گئے تھے — جو پرانے پینل کے نقش سے مماثل تھے۔ PID پریشر کنٹرول نے دباؤ کو کم کرنے والے والوز کو مکمل طور پر ہٹانے کی اجازت دی۔ ضرورت کے مطابق اضافی پمپس کے ساتھ لیڈ پمپ کی مانگ کے مطابق رفتار مختلف ہوتی ہے۔ راتوں رات، نظام سو گیا، ایک چھوٹا ڈایافرام برتن کی طرف سے دباؤ.

پرانے نظام کی وجہ سے نچلی منزلوں پر اضافی دباؤ کے بغیر، اوپر کی منزل کے اپارٹمنٹس میں پانی کا دباؤ ریگولیٹری کم سے کم پر مستحکم ہوتا ہے۔ توانائی کی کھپت کو فی اسٹیشن میٹر کیا گیا تھا اور اسے Modbus پر اتھارٹی کے SCADA میں منتقل کیا گیا تھا، جس سے آپریٹرز کو اصل وقت کی نمائش اور ہر ٹاور کی مخصوص اونچائی کے لیے پریشر سیٹ پوائنٹس کو دور سے ایڈجسٹ کرنے کی صلاحیت ملتی تھی۔

تعیناتی

18 ماہ کے دوران پہلے مرحلے میں بتیس مستقل پریشر کیبنٹ نصب کی گئیں۔ ہر کابینہ میں پمپ ڈیٹا اور پریشر سیٹ پوائنٹس کے ساتھ پہلے سے بھری ہوئی تھی جو مخصوص ٹاور سے مماثل تھی۔ سائٹ پر منسلک مینز سپلائی، پمپ موٹر کیبلز، اور پریشر ٹرانسمیٹر - عام طور پر فی اسٹیشن ایک دن میں مکمل ہوتا ہے۔

نتائج

●  کمیشننگ کے تین مہینوں کے اندر 32 کمیونٹیز کے اوپری منزل کے رہائشیوں کی جانب سے دباؤ کی شکایات صفر تک گر گئیں۔

●  پمپ کی توانائی کی کھپت میں گزشتہ فکسڈ اسپیڈ بیس لائن کے مقابلے اوسطاً 35% کی کمی واقع ہوئی، جو اتھارٹی کے 25% ہدف سے زیادہ ہے۔

●  چھت کے ٹینکوں کو بند اور ہٹا دیا گیا، متعلقہ دیکھ بھال اور پانی کے معیار کی تعمیل کے اخراجات کو ختم کرتے ہوئے۔

● دو افراد پر مشتمل آپریشنز ٹیم اب تمام 32 اسٹیشنوں کا انتظام مرکزی SCADA سے دور دراز سے کرتی ہے۔

●  اتھارٹی نے باقی 50 اسٹیشنوں کے لیے مستقل پریشر کیبنٹ کو معیاری بنایا ہے، فیز ٹو فی الحال جاری ہے۔
