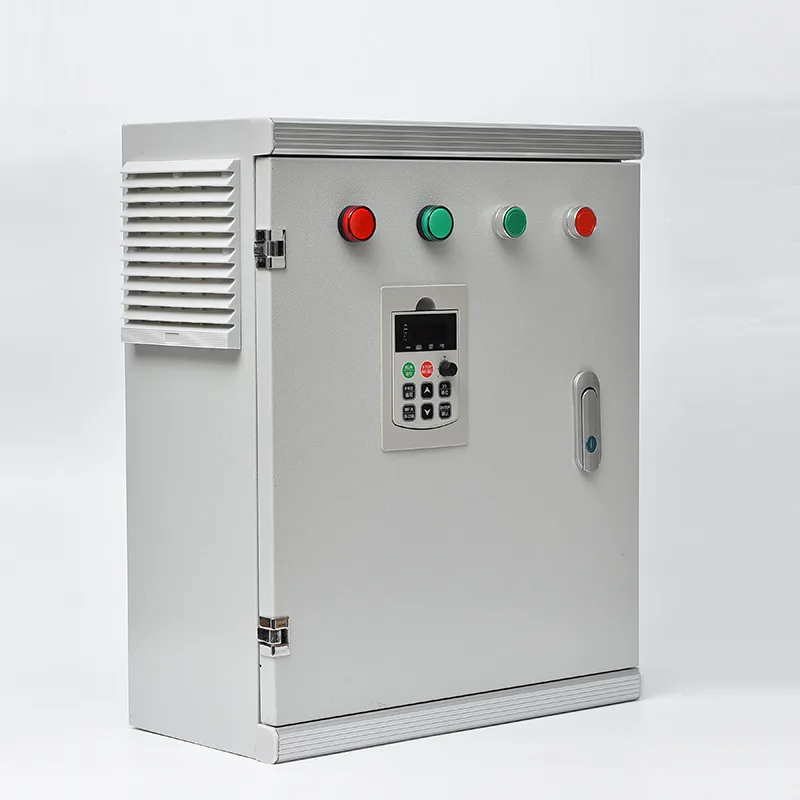

اسمارٹ ایریگیشن کنٹرول باکس

کنٹرول باکس ایک PLC یا وقف شدہ آبپاشی کنٹرولر، سرکٹ بریکرز، پمپ کنٹیکٹرز یا VFDs، والو آؤٹ پٹ ٹرمینلز، ایک کنٹرول ٹرانسفارمر، اور ایک ہی دیوار پر چڑھنے یا فرش پر کھڑے دیوار میں اضافے سے تحفظ کو مربوط کرتا ہے۔ یہ مٹی کی نمی کے سینسرز، بارش کے گیجز، درجہ حرارت اور نمی کے سینسر، فلو میٹرز، اور پریشر ٹرانسمیٹر سے آدانوں کو قبول کرتا ہے، پھر کنفیگر ایبل زونز میں پروگرام شدہ آبپاشی کے نظام الاوقات پر عمل درآمد کرتا ہے - عام طور پر ماڈل کے لحاظ سے 4 سے 120 solenoid والوز - یا تو ترتیب وار گروپوں میں۔ پمپ اسٹارٹ لاجک اس بات کو یقینی بناتا ہے کہ مین پمپ یا بوسٹر پمپ کسی بھی والو کے کھلنے اور بند ہونے کے بعد بند ہو جاتا ہے، خشک چلنے اور دباؤ میں اضافے کو روکتا ہے۔ ایک مربوط 4G/LoRa/Wi-Fi کمیونیکیشن ماڈیول ریئل ٹائم فیلڈ ڈیٹا اور آپریشنل اسٹیٹس کو کلاؤڈ پلیٹ فارم پر منتقل کرتا ہے، جہاں کاشتکار آبپاشی کی تاریخ دیکھ سکتے ہیں، نظام الاوقات کو ایڈجسٹ کر سکتے ہیں، اور سمارٹ فون ایپ یا ویب ڈیش بورڈ کے ذریعے فالٹ الارم وصول کر سکتے ہیں۔ ملٹی چینل فرٹیگیشن کنٹرول ایک آپشن کے طور پر دستیاب ہے، جس سے ٹارگٹ EC اور pH اقدار کی بنیاد پر کنفیگر ایبل انجیکشن پمپ کے ذریعے مائع کھاد یا تیزاب کی درست خوراک کی اجازت دی جا سکتی ہے۔ انکلوژر کو جستی یا سٹینلیس سٹیل سے ویدر پروف پاؤڈر کوٹنگ کے ساتھ من گھڑت بنایا گیا ہے، بیرونی تنصیب کے لیے IP55 یا اس سے اوپر کا درجہ دیا گیا ہے۔ بیٹری بیک اپ کے ساتھ شمسی توانائی کی مطابقت آف گرڈ سائٹس کے لیے دستیاب ہے، جبکہ معیاری AC ماڈلز 110 V سے 415 V سنگل فیز یا تھری فیز سپلائیز کا احاطہ کرتے ہیں۔

مثالی ایپلی کیشنز

چھوٹی باغبانی سرنگوں سے لے کر باغات کے وسیع آپریشن تک، سمارٹ ایریگیشن کنٹرول باکس دستی آبپاشی اور اندازے کے کام کو خودکار، سینسر سے چلنے والے پانی کے انتظام سے بدل دیتا ہے جو فصل کو درحقیقت ضرورت کے مطابق جواب دیتا ہے۔

زرعی آبپاشی اور براڈیکر فصل کاشت

بڑے پیمانے پر کھیت کی فصلیں، باغات، اور انگور کے باغ ملٹی زون خودکار آبپاشی سے فائدہ اٹھاتے ہیں جو پوری پراپرٹی میں درجنوں سولینائیڈ والوز کا انتظام کرتی ہے۔ کنٹرولر زمین کی نمی کی حد، فصل کی نشوونما کے مرحلے، اور مقامی بخارات کی منتقلی کے اعداد و شمار کے مطابق پانی کی فراہمی کے دوران مستحکم نظام کے دباؤ کو برقرار رکھنے کے لیے ایک وقت میں ایک زون کو ترتیب دیتا ہے۔ فلو میٹر انٹیگریشن ریئل ٹائم تصدیق فراہم کرتا ہے کہ ہر آبپاشی سائیکل نے مطلوبہ حجم، فلیگنگ بلاکیجز یا پائپ ٹوٹنے کو فوری طور پر پہنچایا۔

گرین ہاؤس اور محفوظ فصل

گرین ہاؤس ماحول ایک محدود بڑھتی ہوئی جگہ میں پانی اور غذائی اجزاء کے عین مطابق کنٹرول کا مطالبہ کرتا ہے۔ کنٹرول باکس ماحولیاتی سینسر - درجہ حرارت، نمی، روشنی کی شدت، اور سبسٹریٹ نمی - کے ساتھ مربوط ہوتا ہے تاکہ مقررہ ٹائمرز کے بجائے پودوں کی طلب کی بنیاد پر آبپاشی کو متحرک کیا جا سکے۔ ملٹی چینل فرٹیگیشن انجیکٹر کلوزڈ لوپ EC/pH کنٹرول کے تحت مائع کھاد اور پی ایچ ایڈجسٹرز کو خوراک دیتے ہیں، اس بات کو یقینی بناتے ہوئے کہ ہر فصل کو صحیح ارتکاز میں غذائی اجزاء کی صحیح ترکیب ملے۔ ریموٹ رسائی کاشتکاروں کو ایک ہی اسمارٹ فون سے متعدد گرین ہاؤس خلیجوں کی نگرانی کرنے کی اجازت دیتی ہے۔

لینڈ اسکیپ اور میونسپل گرین اسپیس

پارکس، کھیلوں کے میدان، گولف کورسز، اور میونسپل حکام کے ذریعہ چلائے جانے والے سڑک کے کنارے زمین کی تزئین کے لیے منتشر جگہوں پر قابل اعتماد، قابل پروگرام آبپاشی کی ضرورت ہوتی ہے۔ کنٹرول باکس وقت پر مبنی یا سینسر سے چلنے والے شیڈول پر متعدد سولینائڈ والو اسٹیشنوں کا انتظام کرتا ہے، بارش کے سینسر ان پٹ کے ساتھ پانی کے ضیاع سے بچنے کے لیے گیلے موسم کے دوران آبپاشی کو خود بخود معطل کر دیتا ہے۔ 4G کنیکٹیویٹی شہر کے آپریشن سینٹر سے مرکزی انتظام کو قابل بناتی ہے، جس سے دیکھ بھال کرنے والے عملے کی ہر سائٹ کا دورہ کرنے کی ضرورت کم ہوتی ہے۔

شمسی توانائی سے چلنے والے ریموٹ فارمز

بہت سے زرعی مقامات پر قابل اعتماد گرڈ بجلی کی کمی ہے۔ کنٹرول باکس کو مکمل طور پر خودمختار آف گرڈ آپریشن کے لیے سولر پینل اری، بیٹری بینک، اور کم طاقت والے DC لیچنگ سولینائیڈ والو آؤٹ پٹ کے ساتھ ترتیب دیا جا سکتا ہے۔ کنٹرولر پمپ کے آغاز کا انتظام کرتا ہے (شمسی توانائی سے چلنے والے بورہول یا ٹینک فیڈ سے)، زون والے والو کی ترتیب، اور ڈیٹا ٹرانسمیشن - یہ سب سائٹ پر موجود فوٹو وولٹک سسٹم سے چلتا ہے۔

باغبانی، نرسری اور خاص فصلیں۔

کنٹینر نرسری، بیری فارمز، اور کٹ فلاور آپریشنز اکثر چھوٹے علاقوں کو مختلف فصلوں کے ساتھ سیراب کرتے ہیں، جن میں سے ہر ایک کو پانی دینے کے الگ الگ نظام کی ضرورت ہوتی ہے۔ کنٹرول باکس آزادانہ آغاز کے اوقات، چلنے کے دورانیے، اور فرٹیگیشن کی ترکیبیں کے ساتھ فی زون پروگرام شدہ نظام الاوقات کی حمایت کرتا ہے۔ مٹی کی نمی پر مبنی اوور رائڈ حساس فصلوں کو زیادہ پانی دینے سے روکتا ہے، جب کہ ٹھنڈ سے تحفظ کے چھڑکنے کے سلسلے کو درجہ حرارت کے سینسر کی حد سے متحرک کیا جا سکتا ہے۔

آبپاشی کے اضلاع اور فرقہ وارانہ اسکیمیں

ان علاقوں میں جہاں انفرادی کاشتکاروں کے لیے حجم یا وقت کے حساب سے پانی مختص کیا جاتا ہے، کنٹرول باکس زرعی پانی کی پیمائش کے لیے IC کارڈ یا RFID صارف کی تصدیق کی حمایت کرتا ہے۔ ہر صارف کی کھپت لاگ ان ہوتی ہے اور انتظامی پلیٹ فارم پر اپ لوڈ ہوتی ہے، جس سے فیس پر مبنی پانی کی تقسیم، سالانہ واپسی کی حد، اور کوٹے سے تجاوز ہونے پر خودکار پمپ بند ہوجاتا ہے۔

3. تکنیکی گہرا غوطہ

سمارٹ ایریگیشن کنٹرول باکس پی ایل سی پر مبنی ترتیب، ملٹی سینسر ان پٹ پروسیسنگ، اور صنعتی گریڈ پاور مینجمنٹ کو ایک ہی فیکٹری میں ٹیسٹ شدہ انکلوژر میں یکجا کرتا ہے، جو کہ متنوع فیلڈ حالات میں قابل اعتماد، غیر توجہ شدہ آبپاشی آٹومیشن فراہم کرتا ہے۔

کنٹرولر کور اور پروگرامنگ منطق

کنٹرول باکس ایک صنعتی PLC یا سرشار آبپاشی کنٹرولر کے ارد گرد بنایا گیا ہے جس میں قابل ترتیب I/O ہے۔ کنٹرولر آبپاشی کے پروگراموں کو انجام دیتا ہے جو اس بات کی وضاحت کرتا ہے کہ کون سے زونز چالو ہوتے ہیں، کس ترتیب میں، کتنے عرصے تک، اور کن حالات میں شروع ہوتے ہیں۔ شیڈولنگ کے اختیارات میں وقت پر مبنی (مخصوص دن اور اوقات)، سینسر کی بنیاد پر (مٹی کی نمی کی حد، بارش کا پتہ لگانے)، اور وقفہ پر مبنی (ہر N گھنٹے یا دن) شامل ہیں۔ کنٹرولر پمپ اسٹارٹ لاجک کا بھی انتظام کرتا ہے: مین پمپ ریلے پہلے والو سولینائیڈ کے انرجی ہونے سے پہلے بند ہو جاتا ہے، اور اس وقت تک بند رہتا ہے جب تک کہ آخری والو بند نہ ہو جائے اور مین لائن کو فلش کرنے کے لیے قابل ترتیب رن آن پیریڈ۔ یہ ترتیب خشک پمپ کے خلاف والو کو کھولنے سے روکتی ہے، پانی کے ہتھوڑے کو اچانک شروع ہونے اور رکنے سے ختم کرتی ہے، اور پمپ کو ڈیڈ ہیڈ آپریشن سے بچاتی ہے۔ ملٹی زون آپریشن کے لیے، ایک قابل ایڈجسٹ انٹر زون تاخیر نظام کے دباؤ کو والو ٹرانزیشن کے درمیان مستحکم کرنے کی اجازت دیتی ہے۔

سینسر ان پٹ اور ماحولیاتی نگرانی

کنٹرول باکس فیلڈ سینسر ان پٹ کی ایک رینج کو قبول کرتا ہے: مٹی کی نمی کی تحقیقات، پریشر ٹرانسمیٹر، اور فلو میٹر سے اینالاگ 4–20 mA یا 0–10 V سگنل؛ فلو میٹر اور بارش کے گیجز سے ڈیجیٹل پلس ان پٹ؛ فلوٹ سوئچز اور پریشر سوئچز سے ڈیجیٹل آن/آف ان پٹ؛ اور RS485 Modbus RTU ڈیٹا نمی، درجہ حرارت، اور برقی چالکتا کی پیمائش کرنے والے ملٹی پیرامیٹر مٹی کے سینسر سے۔ کنٹرولر تمام ان پٹس کو مسلسل اسکین کرتا ہے، صارف کی طے شدہ حدوں کے خلاف ریڈنگ کا موازنہ کرتا ہے۔ اگر زمین کی نمی ہدف سے کم ہو جائے تو آبپاشی شروع ہو جاتی ہے۔ اگر بارش کا پتہ چل جاتا ہے، تو طے شدہ آبپاشی معطل ہو جاتی ہے۔ اگر بہاؤ کی شرح متوقع حد سے ہٹ جاتی ہے تو، ایک پائپ بریک یا بلاک ایمیٹر الارم پیدا ہوتا ہے۔ تمام سینسر ڈیٹا کو ٹائم اسٹیمپ کیا جاتا ہے اور رجحان کے تجزیہ کے لیے لاگ ان کیا جاتا ہے۔

والو اور پمپ کنٹرول آؤٹ پٹس

والو کے آؤٹ پٹس عام طور پر 24 VAC یا 12 VDC ہوتے ہیں، جو معیاری آبپاشی کے سولینائڈ والوز کے ساتھ ہم آہنگ ہوتے ہیں۔ آؤٹ پٹ کنفیگریشن کم پاور آف گرڈ ایپلی کیشنز کے لیے AC لیچنگ سولینائڈز (کھولنے/بند کرنے کے لیے لمحاتی پلس) اور ڈی سی لیچنگ سولینائڈز دونوں کو سپورٹ کرتی ہے۔ پمپ آؤٹ پٹس ریلے رابطے ہیں جو پمپ موٹر کونٹیکٹر کوائل یا VFD اسٹارٹ کمانڈ کے لیے درجہ بند ہیں۔ متغیر رفتار پمپ استعمال کرنے والی سائٹس کے لیے، 4–20 mA یا 0–10 V اینالاگ آؤٹ پٹ سسٹم کے دباؤ یا بہاؤ کی طلب کی بنیاد پر VFD کو رفتار کا حوالہ فراہم کرتا ہے۔ فیلڈ وائرنگ کی خرابیوں کو پروسیسر کو نقصان پہنچنے سے روکنے کے لیے ہر آؤٹ پٹ کو انفرادی طور پر فیوز کیا جاتا ہے اور کنٹرولر سے آپٹیکل طور پر الگ تھلگ کیا جاتا ہے۔

مواصلات اور ریموٹ مینجمنٹ

کنٹرول باکس میں سائٹ کے بنیادی ڈھانچے کے لحاظ سے ایک 4G سیلولر موڈیم، LoRa ماڈیول، Wi-Fi انٹرفیس، یا ایتھرنیٹ پورٹ شامل ہے۔ ڈیٹا کو MQTT یا HTTP پروٹوکول کا استعمال کرتے ہوئے کلاؤڈ پلیٹ فارم پر منتقل کیا جاتا ہے۔ یہ پلیٹ فارم ایک ویب ڈیش بورڈ اور اسمارٹ فون ایپ (iOS اور Android) فراہم کرتا ہے تاکہ تمام منسلک سینسر اور آؤٹ پٹس کی ریئل ٹائم مانیٹرنگ، ریموٹ شیڈول ایڈجسٹمنٹ، انفرادی والوز یا پمپ کے مینوئل اوور رائڈ، پش میسج یا SMS کے ذریعے الارم نوٹیفکیشن، اور مٹی کی نمی، بہاؤ، دباؤ، اور آبپاشی کے واقعات کی تاریخی ڈیٹا گرافنگ۔ موجودہ SCADA سسٹم والی سائٹس کے لیے، کنٹرولر RS485 یا Modbus TCP پر Modbus RTU کو سپورٹ کرتا ہے، کلاؤڈ لیئر کے بغیر براہ راست انضمام کے لیے تمام I/O پوائنٹس اور کنفیگریشن پیرامیٹرز کو بے نقاب کرتا ہے۔

فرٹیگیشن انٹیگریشن

جب اختیاری فرٹیگیشن ماڈیول شامل کیا جاتا ہے، تو کنٹرول باکس ایک سے چار انجیکشن چینلز کا انتظام کرتا ہے، ہر ایک میں ایک وقف شدہ خوراک پمپ یا وینچری انجیکٹر ہوتا ہے۔ کنٹرولر ٹارگٹ فرٹیلائزر ریشو کی بنیاد پر مطلوبہ انجیکشن ریٹ کا حساب لگانے کے لیے آبپاشی مین لائن فلو میٹر کی نگرانی کرتا ہے، پھر سیٹ پوائنٹ کو برقرار رکھنے کے لیے ڈوزنگ پمپ کو ماڈیول کرتا ہے۔ EC/pH-کنٹرول کنفیگریشنز میں، آبپاشی کی مین لائن یا ریٹرن لائن میں سینسر فیڈ بیک فراہم کرتے ہیں، اور کنٹرولر پی آئی ڈی لوپ کے ذریعے انجکشن کی شرح کو ایڈجسٹ کرتا ہے تاکہ متعین بینڈ کے اندر غذائی اجزاء اور پی ایچ کو برقرار رکھا جا سکے۔ ایگیٹیٹر کنٹرول آؤٹ پٹ کھاد کے سٹاک ٹینک کو ملا کر رکھتے ہیں۔

پاور سپلائی اور آف گرڈ کنفیگریشن

معیاری کنٹرول باکس سنگل فیز 110–240 VAC یا تھری فیز 380–415 VAC مینز سپلائی سے کام کرتا ہے۔ ایک کنٹرول ٹرانسفارمر کنٹرولر اور والو آؤٹ پٹس کے لیے 24 VAC/VDC فراہم کرتا ہے۔ آف گرڈ کنفیگریشنز ایک MPPT سولر چارج کنٹرولر، ایک PV سرنی (عام طور پر 300 W سے 1,000 W)، اور ایک گہری سائیکل بیٹری بینک (12 V یا 24 V) کو مربوط کرتی ہیں۔ کنٹرولر بیٹری کی چارج کی حالت پر نظر رکھتا ہے اور غیر اہم بوجھ کو کم کر سکتا ہے یا اگر بیٹری وولٹیج صارف کی طرف سے متعین کم طاقت کی حد تک گر جائے تو مقررہ آبپاشی کو موخر کر سکتا ہے۔ DC latching solenoid والوز، جو صرف لمحاتی کھلی/بند نبض کے دوران بجلی استعمال کرتے ہیں، بیٹری کی صلاحیت کی ضروریات کو کم سے کم کرنے کے لیے سولر سائٹس کے لیے مخصوص کیے گئے ہیں۔

انکلوژر اور ماحولیاتی تحفظ

دیوار 1.5–2.0 ملی میٹر جستی سٹیل شیٹ یا گریڈ 304 سٹینلیس سٹیل سے UV مزاحم پاؤڈر کوٹنگ کے ساتھ من گھڑت ہے۔ معیاری IP55 درجہ بندی سیراب شدہ علاقے کے کنارے پر بیرونی دیوار پر چڑھنے یا کھمبے پر چڑھنے کے لیے موزوں ہے۔ سیلاب زدہ یا زیادہ نمی والے ماحول کے لیے، IP65 دستیاب ہے۔ اشنکٹبندیی آب و ہوا میں براہ راست سورج کی تنصیب کے لیے دھوپ کی چھتری کی سفارش کی جاتی ہے۔ کیبل کا اندراج انکلوژر بیس پر آئی پی ریٹیڈ کمپریشن غدود کے ذریعے ہوتا ہے۔ اندرونی وینٹیلیشن غیر فعال ہے، سانس لینے والے نالے نمی اور کیڑوں کو چھوڑ کر دباؤ کو برابر کرتے ہیں۔ تمام اندرونی سرکٹ بورڈز کو نمی اور زرعی کیمیائی بخارات سے سنکنرن کو روکنے کے لیے رسمی طور پر لیپت کیا گیا ہے۔ آنے والی پاور اور کمیونیکیشن لائنوں پر سرج پروٹیکشن ڈیوائسز بجلی سے متاثر ہونے والے عارضی طور پر حفاظت کرتے ہیں۔ ایک دروازے سے جڑا ہوا مرکزی الگ تھلگ بحالی کی محفوظ رسائی فراہم کرتا ہے۔ کنٹرولر تمام پروگراموں، نظام الاوقات، اور لاگ ان ڈیٹا کو نان ولیٹائل میموری میں اسٹور کرتا ہے، اس بات کو یقینی بناتا ہے کہ بجلی کی رکاوٹوں کے دوران ڈیٹا کے صفر سے نقصان نہ ہو۔

4. اکثر پوچھے جانے والے سوالات

Q1: کنٹرول باکس کس قسم کے سینسر سے جڑ سکتا ہے؟

کنٹرول باکس قبول کرتا ہے: مٹی کی نمی کے سینسر (4–20 mA، 0–10 V، یا Modbus RS485 آؤٹ پٹ کے ساتھ TDR کی قسم، رین گیجز (پلس ان پٹ)، فلو میٹر (پلس یا 4–20 ایم اے)، پریشر ٹرانسمیٹر (4–20 ایم اے)، پریشر ٹرانسمیٹر (4–20 ایم اے) اور درجہ حرارت 4–20 میٹر موڈبس)، ٹینکوں اور ذخائر کے لیے فلوٹ سوئچز اور لیول ٹرانسمیٹر، اور موسمی اسٹیشن کا ڈیٹا (ایک بیرونی ویدر اسٹیشن یا کلاؤڈ API سے Modbus کے ذریعے)۔ ہمارے انجینئرز پروجیکٹ کی تفصیلات کے دوران سینسر کی مطابقت کی تصدیق کریں گے۔

Q2: ایک کنٹرول باکس کتنے آبپاشی زونوں کا انتظام کر سکتا ہے؟

معیاری کنفیگریشنز 4 سے 24 وائرڈ زونز کو سپورٹ کرتی ہیں۔ توسیعی ماڈیولز 48، 72، یا اس سے زیادہ زون تک اسکیلنگ کی اجازت دیتے ہیں۔ بہت بڑی تعیناتیوں کے لیے، LoRa کے ذریعے بات چیت کرنے والے وائرلیس ریموٹ ٹرمینل یونٹس مین کنٹرول باکس سے کئی کلومیٹر تک اضافی والو کلسٹرز کو کنٹرول کر سکتے ہیں، جس سے ایک پراپرٹی میں سینکڑوں زونز کے مرکزی انتظام کی اجازت دی جا سکتی ہے۔

Q3: کیا کنٹرول باکس گرڈ پاور کے بغیر کام کر سکتا ہے؟

جی ہاں انٹیگریٹڈ MPPT سولر چارج کنٹرولر، PV پینلز اور ڈیپ سائیکل بیٹری اسٹوریج کے ساتھ آف گرڈ کنفیگریشن دستیاب ہے۔ DC latching solenoid والوز بجلی کی کھپت کو کم سے کم کرنے کے لیے استعمال کیے جاتے ہیں۔ کنٹرولر بیٹری کی حالت پر نظر رکھتا ہے اور اگر وولٹیج کم طاقت کی حد تک گر جاتا ہے تو غیر اہم کارروائیوں کو موخر کر دے گا۔ یہ ترتیب دور دراز کے کھیتوں اور چراگاہوں پر وسیع پیمانے پر استعمال ہوتی ہے جہاں گرڈ پاور چلانا غیر اقتصادی ہے۔

Q4: کیا میں اپنے سمارٹ فون سے آبپاشی کے نظام کو کنٹرول کر سکتا ہوں؟

جی ہاں کنٹرول باکس 4G، Wi-Fi، یا ایتھرنیٹ کے ذریعے ڈیٹا کو کلاؤڈ پلیٹ فارم پر منتقل کرتا ہے۔ آپ ریئل ٹائم مٹی کی نمی، بہاؤ کا ڈیٹا، اور والو کی حالت دیکھ سکتے ہیں۔ دور سے آبپاشی شروع کریں یا بند کریں؛ نظام الاوقات اور حد کو ایڈجسٹ کریں؛ اور پش میسج یا ایس ایم ایس کے ذریعے الارم کی اطلاعات موصول کریں - یہ سب کمپینین اسمارٹ فون ایپ یا ویب ڈیش بورڈ سے۔

Q5: کنٹرولر پمپ کے تحفظ کو کیسے ہینڈل کرتا ہے؟

کنٹرولر سیکوینس پمپ کسی بھی والو کے کھلنے سے پہلے شروع ہو جاتا ہے اور تمام والوز بند ہونے کے بعد پمپ بند ہو جاتا ہے، ڈیڈ ہیڈ آپریشن کو روکتا ہے۔ اگر فلو میٹر پمپ کے چلنے کے باوجود کسی بہاؤ کا پتہ نہیں لگاتا ہے، تو ڈرائی رن الارم پیدا ہوتا ہے اور پمپ بند ہوجاتا ہے۔ پریشر سینسر ان پٹ ہائی پریشر اور کم پریشر ٹرپ تحفظ کو قابل بناتا ہے۔ پمپ آؤٹ پٹ بڑی موٹروں کے لیے نرم اسٹارٹر یا VFD کے ساتھ انٹرفیس کر سکتا ہے۔

Q6: اگر رابطہ منقطع ہو جائے تو آبپاشی کا کیا ہوتا ہے؟

کنٹرولر تمام پروگراموں اور نظام الاوقات کو مقامی غیر مستحکم میموری میں محفوظ کرتا ہے۔ اگر کلاؤڈ پلیٹ فارم سے رابطہ منقطع ہو جاتا ہے، تو کنٹرولر اپنی اندرونی ریئل ٹائم گھڑی کا استعمال کرتے ہوئے اپنے پروگرام شدہ شیڈول کو خود مختار طور پر چلاتا رہتا ہے۔ سینسر پر مبنی آغاز کے حالات (مٹی کی نمی، بارش کی پیمائش) بھی کام کرتے رہتے ہیں۔ جب مواصلت بحال ہو جاتی ہے، بفر شدہ ڈیٹا کلاؤڈ سے ہم آہنگ ہو جاتا ہے۔

Q7: کیا ایک کنٹرول باکس آبپاشی اور فرٹیگیشن دونوں کا انتظام کر سکتا ہے؟

جی ہاں اختیاری فرٹیگیشن ماڈیول سرشار پمپ یا وینچری کنٹرول کے ساتھ ایک سے چار انجیکشن چینلز کا انتظام کرتا ہے۔ خوراک وقت، بہاؤ کے متناسب انجیکشن، یا بند لوپ EC/pH کنٹرول پر مبنی ہو سکتی ہے جو آبپاشی کی مین لائن میں سینسر سے فیڈ بیک استعمال کر سکتی ہے۔ مشتعل آؤٹ پٹ کھاد کے سٹاک ٹینکوں کو معطلی میں رکھتے ہیں۔

Q8: کنٹرول باکس کو کس دیکھ بھال کی ضرورت ہے؟

معمول کی دیکھ بھال کم سے کم ہے: انکلوژر اور دروازے کی مہر کا ماہانہ بصری معائنہ، تنگی کے لیے بجلی کی بندش کی سہ ماہی جانچ، اور تمام والو آؤٹ پٹس اور سینسر ان پٹس کی سالانہ فنکشنل جانچ۔ اگر شمسی توانائی کا نظام نصب ہے تو، بیٹری کے ٹرمینلز اور الیکٹرولائٹ لیول (سیلاب شدہ بیٹریوں کے لیے) کا سہ ماہی معائنہ کیا جانا چاہیے۔ خود کنٹرولر کے پاس کوئی حرکت پذیر پرزہ نہیں ہے اور اسے کسی شیڈول کی تبدیلی کی ضرورت نہیں ہے۔

5. ایک بڑے پیمانے پر باغات کا آپریشن - خودکار ملٹی زون ایریگیشن تعیناتی

پس منظر

جنوبی یورپ میں پھل اگانے والے ایک ادارے نے 180 ہیکٹر پتھر کے پھلوں اور لیموں کے باغات کا انتظام غیر منقطع خطوں میں کیا۔ کئی بورہولز اور ایک مشترکہ ذخائر سے آبپاشی حاصل کی گئی تھی، جسے مین لائنز کے نیٹ ورک کے ذریعے تقریباً 90 سولینائڈ والو کلسٹروں میں تقسیم کیا گیا تھا جو انفرادی باغ کے بلاکس کی خدمت کرتے تھے۔ یہ آپریشن فیلڈ ورکرز کے ذریعہ دستی طور پر منظم مقررہ وقت کے نظام الاوقات پر آبپاشی کر رہا تھا، جو دن اور رات میں والوز کو کھولنے اور بند کرنے کے لیے بلاکس کے درمیان گاڑی چلاتے تھے۔

چیلنج

دستی والو آپریشن محنت سے بھرپور اور غلط تھا۔ آبپاشی کرنے والوں نے بلاکس کے درمیان مٹی کی نمی کے فرق سے قطع نظر ایک ہی رن ٹائم کا اطلاق کیا، جس کی وجہ سے مٹی کے زیر اثر علاقوں میں زیادہ آبپاشی اور ریتیلی پہاڑیوں پر کم آبپاشی ہوتی ہے۔ چوٹی کے موسم گرما کے دوران، ٹیم نے 24 گھنٹوں کے اندر تمام طے شدہ سیٹ مکمل کرنے کے لیے جدوجہد کی۔ پمپ اسٹارٹ اکثر والو کی پوزیشنوں کے ساتھ غیر مربوط ہوتے تھے - والوز پمپ کے چلنے سے پہلے کھولے جاتے تھے، جس کی وجہ سے ایئر لاک اور واٹر ہتھوڑا ہوتا تھا جس سے مین لائن فٹنگز کو نقصان پہنچا تھا۔ فارم کے بورہول پمپ بھی شفٹوں کے اختتام پر بند والوز کے خلاف بھاگتے ہیں، اوورلوڈز کو ٹرپ کرتے ہیں۔ کھاد کے انجیکشن کو ایک علیحدہ مینوئل وینچری سسٹم کے ذریعے سنبھالا گیا تھا جس میں فی بلاک درخواست کی شرح کی کوئی ریکارڈنگ نہیں تھی۔

کاشتکار ایک واحد مربوط کنٹرول سسٹم چاہتا تھا جو تمام والوز، پمپس اور فرٹیگیشن کا انتظام کر سکے، دور سے نگرانی کر سکے، اور آبپاشی کی مزدوری کو ایک نگران کردار تک کم کر سکے۔

سمارٹ ایریگیشن کنٹرول بکس کیوں؟

فارم کے بلاک لے آؤٹ نے ایک سنٹرلائزڈ آرکیٹیکچر تجویز کیا: پمپ شیڈ پر ایک مین کنٹرول باکس تمام پمپ اسٹارٹس اور مین لائن پریشر کا انتظام کرتا ہے، جس میں LoRa وائرلیس ریموٹ ٹرمینل یونٹس ہر سیٹلائٹ والو کلسٹر میں مرکزی کنٹرولر سے واپس بات چیت کرتے ہیں۔ اس نے باغ میں کنٹرول کیبلز کو کھائی کرنے سے گریز کیا۔

کنٹرول باکس کو چھ پمپ آؤٹ پٹ چینلز (چار بورہول، دو بوسٹر پمپ)، مین لائن پر ایک پریشر ٹرانسمیٹر ان پٹ، ڈرائی رن پروٹیکشن اور کل فلو ٹریکنگ کے لیے ہر پمپ ڈسچارج پر فلو میٹر ان پٹ، اور سیٹلائٹ RTUs میں 90 وائرلیس والو آؤٹ پٹ کے ساتھ ترتیب دیا گیا تھا۔ مٹی کی نمی کی نگرانی کا ایک نیٹ ورک تعینات کیا گیا تھا - نمائندہ مٹی کے علاقوں میں چھ ملٹی ڈیپتھ کیپیسیٹینس پروبس - Modbus RS485 کے ذریعے کنٹرولر سے منسلک ہیں۔

فرٹیگیشن کو تین ڈوزنگ چینلز کے ذریعے مربوط کیا گیا تھا، ہر ایک متغیر رفتار انجکشن پمپ کے ساتھ بہاؤ متناسب منطق کے ذریعے کنٹرول کیا جاتا ہے۔ کنٹرولر نے مین لائن فلو میٹر کی نگرانی کی اور ٹارگٹ کھاد کے ارتکاز کو برقرار رکھنے کے لیے انجکشن کی شرح کو ایڈجسٹ کیا، قطع نظر اس کے کہ کون سے بلاکس سیراب کر رہے ہیں۔

پروگرامنگ کا ڈھانچہ باغ کے بلاک کے ذریعے بنایا گیا تھا، جس میں مٹی کی نمی کی حد یہ طے کرتی ہے کہ آیا ہر بلاک کے لیے ایک طے شدہ آبپاشی کا دور آگے بڑھے گا۔ رین گیج ان پٹ نے 5 ملی میٹر بارش کے بعد 24 گھنٹوں کے لیے تمام طے شدہ آبپاشی کو خود بخود معطل کر دیا۔ تمام ڈیٹا کو کلاؤڈ پلیٹ فارم پر 4G کے ذریعے منتقل کیا گیا، جس سے فارم مینیجر کو پورے آپریشن کے لیے ایک ہی ڈیش بورڈ مل گیا۔

تعیناتی

دو پرائمری سمارٹ اریگیشن کنٹرول بکس دو اہم پمپ شیڈز پر نصب کیے گئے تھے، جس میں 16 LoRa وائرلیس RTUs پورے باغ میں تقسیم کیے گئے تھے۔ یہ نظام چھ پمپوں، 90 آبپاشی والوز، اور تین فرٹیگیشن چینلز کو کنٹرول کرتا تھا۔ پمپ شیڈز پر بجلی گرڈ سے فراہم کی جاتی تھی۔ RTUs اندرونی بیٹریوں کے ساتھ شمسی توانائی سے چلنے والے تھے۔ فارم کے موجودہ سولینائیڈ والوز اور پمپ کے رابطے برقرار رکھنے کے ساتھ کٹائی کی مدت سے باہر چار ہفتوں میں انسٹالیشن اور کمیشننگ مکمل کی گئی۔

نتائج

●  آبپاشی کی مزدوری کو چار افراد پر مشتمل فیلڈ ٹیم سے کم کر کے ایک سپروائزر کر دیا گیا جو کلاؤڈ ڈیش بورڈ کی نگرانی کر رہا تھا اور کبھی کبھار فیلڈ کا معائنہ کرتا تھا۔

●  پہلے پورے سیزن میں پانی کی کھپت میں تقریباً 28% کی کمی واقع ہوئی، جو مٹی کی نمی پر مبنی بلاک شیڈولنگ کے ذریعے کارفرما ہے جس نے بھاری مٹی پر غیر ضروری آبپاشی کو ختم کر دیا۔

●  پمپ سے متعلقہ دیکھ بھال کی کالیں نمایاں طور پر گر گئیں: خشک چلنے والے دوروں کو بہاؤ پر مبنی تحفظ کے ذریعے ختم کر دیا گیا، اور مربوط پمپ-والو کی ترتیب کے ساتھ مین لائن فٹنگز کو پانی کے ہتھوڑے کا نقصان ختم ہو گیا۔

●  فرٹیلائزر کا استعمال بہاؤ متناسب انجیکشن کے ذریعے 15% کم کر دیا گیا تھا، فی بلاک ایپلیکیشن ریکارڈ اب تعمیل اور زرعی جائزہ کے لیے خود بخود لاگ ہو گیا ہے۔

●  فارم مینیجر نے اطلاع دی کہ سمارٹ فون پر آبپاشی کے نظام کی پوری صورتحال کو دیکھنے کی صلاحیت — خاص طور پر آف اوور اور ویک اینڈ کے دوران — ایک اہم آپریشنل فائدہ تھا۔
