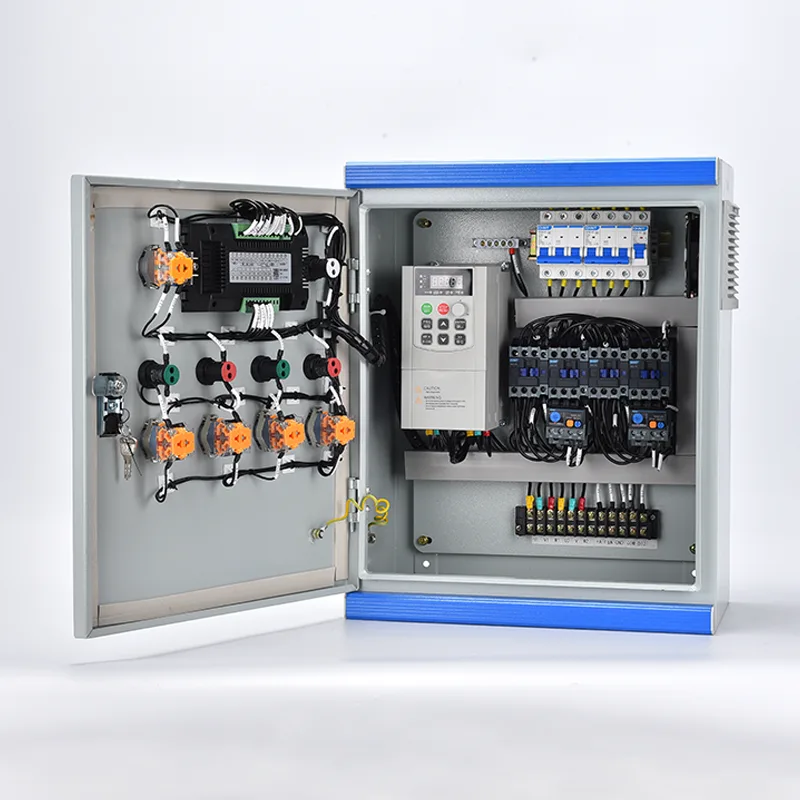

HVAC کنٹرول پینل

ہر HVAC کنٹرول پینل کو مکینیکل سسٹم کی مخصوص ضروریات کے مطابق بنایا گیا ہے جس پر وہ حکمرانی کرتا ہے — چاہے ایک پیکڈ ایئر ہینڈلنگ یونٹ ہو، ایک سے زیادہ پمپس اور کولنگ ٹاورز کے ساتھ چلر پلانٹ ہو، یا عمارت میں وسیع VAV زون مینجمنٹ سسٹم ہو۔ پینل ہاؤسنگ مکمل الیکٹریکل انفراسٹرکچر کو ایڈجسٹ کرتا ہے: انکمنگ پاور آئسولیشن، سرکٹ پروٹیکشن، موٹر اسٹارٹرز (ڈائریکٹ آن لائن، اسٹار ڈیلٹا، سافٹ اسٹارٹرز، یا متغیر فریکوئنسی ڈرائیوز)، کنٹرول ریلے، سیفٹی انٹرلاک، اور ایک سرشار کنٹرولر - عام طور پر ایک PLC یا DDC - فیلڈ کے درجہ حرارت اور ہوا کے بہاؤ کے معیار، ہوا کے بہاؤ اور درجہ حرارت کے معیار کے لیے۔ ان پٹ دروازے پر نصب HMI ٹچ اسکرین یا کی پیڈ ڈسپلے آپریٹرز کو ریئل ٹائم سسٹم کی مرئیت اور پیرامیٹر کنٹرول فراہم کرتا ہے۔ BACnet، Modbus، یا Ethernet/IP کے ذریعے کنیکٹیویٹی بلڈنگ مینجمنٹ سسٹمز (BMS) کے ساتھ ہموار انضمام کو قابل بناتی ہے۔ IP42 سے IP65 تک انکلوژر کی درجہ بندی انڈور مکینیکل کمروں، چھتوں کے پلانٹ کے پلیٹ فارمز، اور بیرونی مقامات کے لیے موزوں ہے۔ جامع حفاظتی اسکیمیں شارٹ سرکٹ، اوورلوڈ، فیز نقصان، انڈر/اوور وولٹیج، اور ہر سرکٹ پر ارتھ لیکیج کا احاطہ کرتی ہیں، جس میں فائر الارم شٹ ڈاؤن، فریز پروٹیکشن، اور ایئر فلو پروف کے لیے ہارڈ وائرڈ لازمی حفاظتی انٹرلاک ہوتے ہیں۔ IEC 61439-1/2، IEC 60364، اور علاقائی برقی حفاظتی معیارات کی مکمل تعمیل کو برقرار رکھا جاتا ہے۔

مثالی ایپلی کیشنز

ایک ایئر ہینڈلر سے لے کر کیمپس کے وسیع مرکزی پلانٹ تک، HVAC کنٹرول پینل مرکزی برقی ذہانت فراہم کرتے ہیں جو مکینیکل سسٹم کو محفوظ طریقے سے، موثر طریقے سے، اور وسیع تر بلڈنگ آٹومیشن نیٹ ورک کے ساتھ ہم آہنگی کے ساتھ چلاتا ہے۔

تجارتی دفتر کی عمارتیں اور مخلوط استعمال کی ترقی

بڑے آفس ٹاورز، شاپنگ مالز، اور مخلوط استعمال کے کمپلیکس ایک سے زیادہ ایئر ہینڈلنگ یونٹس، چلرز، کولنگ ٹاورز اور وینٹیلیشن زون چلاتے ہیں۔ HVAC کنٹرول پینلز ہر مکینیکل پیکج کے کنٹرول اور تحفظ کو مرکزی بناتے ہیں — ایک AHU پینل جو سپلائی اور ریٹرن پنکھے، کولنگ کوائلز، اکانومائزر ڈیمپرز، اور فلٹر سٹیٹس کا انتظام کرتا ہے، یا ایک سے زیادہ کمپریسرز، پرائمری اور سیکنڈری پمپس، اور کولنگ ٹاور کے پنکھوں کو ترتیب دینے والا ایک چلر پلانٹ پینل۔ BACnet/IP یا Modbus کے ذریعے عمارت کے BMS کے ساتھ انضمام سہولیات کے منتظمین کو مرکزی ورک سٹیشن سے تمام سسٹمز کی نگرانی اور ایڈجسٹ کرنے کی اجازت دیتا ہے۔

صنعتی اور مینوفیکچرنگ کی سہولیات

کارخانوں، پروسیسنگ پلانٹس، اور گوداموں کو اکثر وقفے وقفے سے وینٹیلیشن اور پراسیس کولنگ کی ضرورت ہوتی ہے جو آرام دہ ایئر کنڈیشنگ سے الگ ہو۔ ان ماحول میں کنٹرول پینل ہائی پاور ایگزاسٹ فین، میک اپ ایئر یونٹس، ڈسٹ اکٹھا کرنے کے نظام، اور پراسیس چلرز کا انتظام کرتے ہیں۔ صنعتی کمیونیکیشن پروٹوکول کے ساتھ PLC پر مبنی کنٹرول پیچیدہ انٹر لاک لاجک کو سپورٹ کرتا ہے — جیسے کہ پروڈکشن لائن آپریشن یا پروسیس اوون ایگزاسٹ کے ساتھ وینٹیلیشن کو مربوط کرنا۔ بہتر دھول اور نمی کے تحفظ کے ساتھ ہیوی ڈیوٹی انکلوژرز چیلنجنگ محیطی حالات کو سنبھالتے ہیں۔

ڈیٹا سینٹرز اور مشن کی اہم سہولیات

ڈیٹا سینٹر کولنگ ایک 24/7 اہم کام ہے۔ کمپیوٹر روم ایئر ہینڈلرز (CRAH)، کمپیوٹر روم ایئر کنڈیشنرز (CRAC)، ٹھنڈے پانی کے پمپس، اور کنڈینسر کے پنکھوں کا انتظام کرنے والے HVAC کنٹرول پینل فالتو پن اور وشوسنییتا کے لیے بنائے گئے ہیں۔ ڈوئل پاور ان پٹ، خودکار ٹرانسفر سوئچ انٹیگریشن، اور فیل سیف الارم آؤٹ پٹ اس بات کو یقینی بناتے ہیں کہ یوٹیلیٹی ڈسٹربنس کے ذریعے کولنگ جاری رہے۔ ڈیٹا سینٹر انفراسٹرکچر مینجمنٹ (DCIM) پلیٹ فارم سے Modbus/BACnet کنیکٹیویٹی کے ساتھ اعلی درستگی کا درجہ حرارت اور نمی کنٹرول، ریئل ٹائم ماحولیاتی نگرانی فراہم کرتا ہے۔

ہسپتال اور صحت کی دیکھ بھال کی سہولیات

آپریٹنگ تھیٹر، الگ تھلگ کمرے، صاف کمرے، اور عام وارڈ ہر ایک مخصوص ہوا کے معیار، درجہ حرارت، نمی اور دباؤ کے تعلقات کا مطالبہ کرتا ہے۔ صحت کی دیکھ بھال کی ترتیبات میں HVAC کنٹرول پینل ان درست ماحول کا نظم کرتے ہیں۔ خطرے کی گھنٹی کے اہم افعال — زیادہ/کم درجہ حرارت، نمی کی سیر، ہوا کے بہاؤ میں کمی، اور فلٹر کی حیثیت — عمارت کی نرس کال یا مرکزی نگرانی کے نظام سے مربوط ہیں۔ پینلز کو دیکھ بھال میں آسانی کے لیے ڈیزائن کیا گیا ہے اور اس میں تنہائی کی سہولیات شامل ہیں جو سسٹم کو بند کیے بغیر سروس کی اجازت دیتی ہیں۔

ہوٹل، ریزورٹس اور مہمان نوازی۔

مہمان کی راحت سب سے اہم ہے۔ HVAC کنٹرول پینل سینٹرل چلر پلانٹس، بوائلر سسٹمز، عوامی جگہوں پر خدمات انجام دینے والے ایئر ہینڈلرز، اور مہمانوں کے فرش پر پنکھے کوائل یونٹ زون کنٹرولرز کا نظم کرتے ہیں۔ پہلے سے پروگرام شدہ قبضے پر مبنی نظام الاوقات کم قبضے کی مدت کے دوران توانائی کی کھپت کو کم کرتے ہیں جبکہ اس بات کو یقینی بناتے ہیں کہ گیسٹ روم چیک ان ٹائم کے ذریعے آرام دہ سیٹ پوائنٹس تک پہنچ جائیں۔

تعلیمی کیمپس اور ادارہ جاتی عمارتیں۔

متعدد ڈھانچوں میں پھیلی ہوئی یونیورسٹی کی عمارتیں، اسکول اور سرکاری سہولیات معیاری HVAC کنٹرول پینل پلیٹ فارمز سے مستفید ہوتی ہیں۔ ہر عمارت کے مکینیکل کمرے میں AHUs، پمپس، اور ٹرمینل یونٹس کے لیے وقف کردہ پینلز کی خدمت کی جاتی ہے، یہ تمام نیٹ ورک ایک کیمپس میں وسیع BMS کے لیے ہیں۔ نقطہ نظر بحالی کی تربیت اور اسپیئر پارٹس کے انتظام کو آسان بناتا ہے۔

تکنیکی گہرا غوطہ

HVAC کنٹرول پینلز کو جامع پاور ڈسٹری بیوشن، موٹر کنٹرول، اور آٹومیشن اسمبلیوں کے طور پر انجنیئر کیا گیا ہے — ہر ایک کو اپنی مرضی کے مطابق ڈیزائن کیا گیا ہے تاکہ مکینیکل آلات کے شیڈول اور آپریشن کے سلسلے سے مماثل ہو۔

پاور ڈسٹری بیوشن اور سرکٹ پروٹیکشن

آنے والا سیکشن تھری فیز پاور (عام طور پر 400V/480V، 50/60Hz) کو لاک ایبل مین ڈس کنیکٹ سوئچ یا سرکٹ بریکر کے ذریعے قبول کرتا ہے، جس میں سائٹ کے دستیاب فالٹ کرنٹ کے حساب سے شارٹ سرکٹ برداشت کرنے کی درجہ بندی کی جاتی ہے۔ ڈاؤن اسٹریم ڈسٹری بیوشن کو آلات کے فنکشن کے ذریعے منظم کیا جاتا ہے: پنکھے، پمپ، کمپریسرز، اور کنٹرول سرکٹس کے لیے علیحدہ شاخیں۔ موٹر سرکٹ پروٹیکشن تھرمل میگنیٹک سرکٹ بریکرز یا موٹر فل لوڈ کرنٹ سے مماثل فیوزڈ ڈس کنیکٹرز کے ذریعے فراہم کیا جاتا ہے، جس میں اوورلوڈ ریلے (الیکٹرانک یا تھرمل) IEC کلاس 10/20/30 ٹرپ کروز فراہم کرتے ہیں۔ کنٹرول پاور — عام طور پر 24VAC، 24VDC، یا 230VAC — ایک وقف شدہ کنٹرول ٹرانسفارمر سے اخذ کیا جاتا ہے جس میں آزادانہ طور پر فیوزڈ سیکنڈری سرکٹس ہوتے ہیں، کنٹرول الیکٹرانکس کو پاور سائیڈ ٹرانسیئنٹس سے الگ کرتے ہیں۔

موٹر کنٹرول اور شروع کرنے کے طریقے

موٹر کے سائز، شروع ہونے والے ٹارک کی ضروریات، اور انرش کرنٹ کے لیے مکینیکل سسٹم کی رواداری پر منحصر ہے، پینل مناسب آغاز کا طریقہ شامل کرتا ہے:

●  ڈائریکٹ آن لائن (DOL) : چھوٹے پنکھے اور تقریباً 7.5kW تک کے پمپ کے لیے

●  اسٹار ڈیلٹا : درمیانی طاقت والی موٹروں کے لیے جہاں کم شروع ہونے والا کرنٹ درکار ہوتا ہے۔

●  سافٹ اسٹارٹر: پمپ اور پنکھے کے لیے جہاں ہموار ریمپ اپ پانی کے ہتھوڑے یا بیلٹ کی پھسلن کو ختم کرتا ہے

●  متغیر فریکوئنسی ڈرائیو (VFD) : ایپلی کیشنز کے لیے جن کے لیے ڈیمانڈ کی بنیاد پر اسپیڈ ماڈیولیشن کی ضرورت ہوتی ہے — جیسے کہ AHU سپلائی پنکھے جو ڈکٹ سٹیٹک پریشر کے ذریعے کنٹرول ہوتے ہیں، یا ثانوی ٹھنڈے پانی کے پمپ جو پورے لوپ میں تفریق دباؤ کا جواب دیتے ہیں۔

VFDs کو بلٹ ان ہارمونک مائٹیگیشن (DC لنک چوکس) اور آؤٹ پٹ dV/dt فلٹرز کے ساتھ مخصوص کیا جاتا ہے جہاں کیبل کی لمبائی مینوفیکچرر کی حد سے زیادہ ہوتی ہے۔ تمام ڈرائیوز کو پینل کے کنٹرولر کے ساتھ سیریل کمیونیکیشن کے لیے ترتیب دیا گیا ہے تاکہ رفتار کے حوالے اور اسٹیٹس فیڈ بیک کے لیے۔

کنٹرولر پلیٹ فارم: PLC بمقابلہ DDC

کنٹرول فن تعمیر کا انتخاب ایپلی کیشن کی پیچیدگی اور انضمام کی ضروریات کی بنیاد پر کیا جاتا ہے:

●  DDC کنٹرولرز تجارتی HVAC ایپلیکیشنز کے لیے عام ہیں جو مقامی BACnet MS/TP یا BACnet/IP کے ذریعے BMS میں ضم ہوتے ہیں۔ پہلے سے پروگرام شدہ ایپلیکیشن لائبریریوں میں معیاری AHU، چلر، اور بوائلر کی ترتیب شامل ہوتی ہے۔

●  PLC پر مبنی کنٹرول صنعتی ماحول، پیچیدہ ملٹی کمپریسر کی ترتیب، یا جہاں سسٹم کو غیر HVAC آلات جیسے پروسیسنگ مشینری کے ساتھ انٹرفیس کرنا ضروری ہے۔ PLC پلیٹ فارمز Profinet، Ethernet/IP، یا Modbus TCP کمیونیکیشن کے ساتھ سیڑھی کی منطق، فنکشن بلاک، یا سٹرکچرڈ ٹیکسٹ پروگرامنگ کی حمایت کرتے ہیں۔

●  دونوں پلیٹ فارمز آپریشن کے متعین ترتیب کو انجام دیتے ہیں: وقت کا نظام الاوقات، درجہ حرارت/پریشر PID لوپس، شروع/اسٹاپ سیکوینسنگ، الارم جنریشن، اور رن ٹائم لاگنگ۔

سینسر انٹرفیس اور فیلڈ وائرنگ

وقف شدہ ٹرمینل بلاکس درجہ حرارت کے سینسرز (NTC تھرمسٹرز، RTD، 4-20mA)، پریشر ٹرانسڈیوسرز اور سوئچز، نمی کے سینسر، ڈکٹ ماونٹڈ ایئر فلو ثابت کرنے والے سوئچز، فلٹر اسٹیٹس کے لیے ڈیفرینشل پریشر سوئچز، اور والو/فیڈ بیک بیک سگنل سے فیلڈ وائرنگ کو ایڈجسٹ کرتے ہیں۔ تمام اینالاگ ان پٹس کو فلٹر کیا جاتا ہے اور انڈسڈ ٹرانزینٹس سے محفوظ کیا جاتا ہے۔ ڈیجیٹل ان پٹس کو انفرادی طور پر آپٹکوپلر یا انٹرپوزنگ ریلے کے ذریعے الگ تھلگ کیا جاتا ہے۔ ترتیب کے قابل فال بیک حکمت عملیوں کے ساتھ، سینسر کی ناکامی کا پتہ چلا اور خطرے کی گھنٹی بجائی جاتی ہے - مثال کے طور پر، ڈکٹ پریشر سینسر کے نقصان پر فکسڈ اسپیڈ فین آپریشن سے ڈیفالٹ کرنا۔

HMI اور آپریٹر انٹرفیس

دروازے پر نصب رنگ کی HMI ٹچ اسکرین (عام طور پر 7 انچ یا اس سے بڑی) یا مجرد LED اشارے اور پش بٹن مقامی آپریٹر انٹرفیس فراہم کرتے ہیں۔ HMI ریئل ٹائم سسٹم اسٹیٹس گرافکس دکھاتا ہے — درجہ حرارت، نمی، دباؤ، آلات کا رن ٹائم، توانائی کی کھپت کے رجحانات — صارف کے قابل ترتیب ڈیش بورڈز کے ساتھ۔ پیرامیٹر ایڈجسٹمنٹ متعدد رسائی کی سطحوں (آپریٹر، سپروائزر، انجینئر) کے ساتھ پاس ورڈ سے محفوظ ہیں۔ الارم کے اعلان میں وقت پر مہر لگا ہوا ایونٹ لاگنگ شامل ہے جس میں اعتراف سے باخبر رہنا ہے۔ BMS- مربوط پینلز کے لیے، HMI بنیادی روزانہ انٹرفیس کے بجائے مقامی اوور رائڈ اور کمیشننگ ٹول کے طور پر کام کر سکتا ہے۔

سیفٹی انٹرلاکس اور پروٹیکشن لاجک

اہم حفاظتی افعال کو کنٹرولر سے آزاد ہارڈ وائرڈ منطق میں لاگو کیا جاتا ہے، پروسیسر کی ناکامی کی صورت میں بھی ناکامی سے محفوظ آپریشن کو یقینی بناتے ہوئے:

●  فائر الارم انٹرفیس: فائر پینل سے وولٹ فری رابطہ ان پٹ AHU کو بند کرنے اور ڈیمپر کو بند کرنے پر مجبور کرتا ہے

● منجمد تحفظ: پانی کے کنڈلی پر کم درجہ حرارت والا تھرموسٹیٹ یونٹ کو ٹرپ کرتا ہے اور کوائل پھٹنے سے بچنے کے لیے والو کو کھولتا ہے

● ہوا کے بہاؤ کو ثابت کرنا: ہوا کے بہاؤ میں تفریق دباؤ سوئچ بغیر تصدیق شدہ ہوا کے بہاؤ کے بجلی یا گیس کے ہیٹر کی توانائی کو روکتا ہے

● ہائی پریشر اور کم پریشر والے ریفریجرنٹ سوئچ کمپریسرز کی حفاظت کرتے ہیں۔

● زلزلہ اور وائبریشن سوئچز جہاں مقامی کوڈ کی ضرورت ہو۔

تمام حفاظتی انٹرلاک مین کنٹرول ریلے یا سیفٹی PLC کے ٹرپ سرکٹ میں وائرڈ ہیں، فوری اور غیر مشروط بند کو یقینی بناتے ہوئے۔

انکلوژر اور ماحولیاتی تعمیر

پینل انکلوژر 1.5mm سے 2.0mm تک الیکٹرو-گیلوانائزڈ یا سٹینلیس سٹیل شیٹ پر پاؤڈر لیپت فنش کے ساتھ بنا ہوا ہے۔ عام درجہ بندیوں میں شامل ہیں:

●  IP42/IP43 صاف، درجہ حرارت پر قابو پانے والے ماحول والے اندرونی مکینیکل کمروں کے لیے

●  IP54/IP55 سازوسامان کے کمروں، چھتوں کے پودے کی دیواروں، یا نیم بے نقاب مقامات کے لیے

●  آئی پی 65 بارش، دھول اور براہ راست دھوپ کے سامنے آنے والی بیرونی تنصیبات کے لیے

ایکٹیو تھرمل مینجمنٹ — تھرموسٹیٹک پنکھے کے کنٹرول کے ساتھ فلٹرڈ جبری ایئر وینٹیلیشن — VFD-گھنے پینلز یا اعلی محیطی تنصیب کے ماحول کے لیے شامل ہے۔ آؤٹ ڈور کیبینٹ کے لیے، سن شیلڈ کینوپی، اینٹی کنڈینسیشن ہیٹر، اور سنکنرن مزاحم سٹینلیس سٹیل ہارڈ ویئر کی وضاحت کی گئی ہے۔

مواصلات اور BMS انٹیگریشن

کمیونیکیشن گیٹ ویز کنٹرولر کے پروٹوکول کو سہولت کے BMS ریڑھ کی ہڈی میں ترجمہ کرتے ہیں۔ مقامی BACnet (MS/TP یا IP)، Modbus RTU/TCP، اور اختیاری LonWorks یا Ethernet/IP اڈاپٹر دستیاب ہیں۔ تمام مانیٹرنگ پوائنٹس — درجہ حرارت، دباؤ، بہاؤ کی شرح، سازوسامان کی حالت، چلنے کے اوقات، توانائی کا ڈیٹا، اور الارم کی حالتیں — BMS کو دکھائی دیتی ہیں۔ ریموٹ سیٹ پوائنٹ ایڈجسٹمنٹ اور شیڈول مینجمنٹ پورے بلڈنگ پورٹ فولیو میں مرکزی توانائی کی اصلاح کو قابل بناتا ہے۔

توانائی کی کارکردگی کی خصوصیات

اختیاری مربوط بجلی کی پیمائش پینل کی سطح یا انفرادی لوڈ کی کھپت کی پیمائش کرتی ہے۔ کنٹرولر توانائی کی اصلاح کے سلسلے جیسے اکانومائزر فری کولنگ، ڈیمانڈ کنٹرول وینٹیلیشن (CO₂ پر مبنی)، بہترین آغاز/اسٹاپ، اور بیرونی حالات کی بنیاد پر ٹھنڈے پانی کے درجہ حرارت کو دوبارہ ترتیب دے سکتا ہے — فکسڈ کنٹرول کے مقابلے میں سالانہ HVAC توانائی کی کھپت کو 15% سے 25% تک کم کر سکتا ہے۔

4. اکثر پوچھے جانے والے سوالات

Q1: کیا HVAC کنٹرول پینل معیاری پروڈکٹ ہے یا ہر پروجیکٹ کے لیے اپنی مرضی کے مطابق ڈیزائن کیا گیا ہے؟

ہر پینل پراجیکٹ کے مکینیکل آلات کے شیڈول، آپریشن کی ترتیب، اور برقی لوڈ کی فہرست سے ملنے کے لیے اپنی مرضی کے مطابق انجینئرڈ ہے۔ ہمارے ایپلیکیشن انجینئرز آپ کے P&ID، آلات کی ڈیٹا شیٹس، اور کنٹرول تفصیلات سے کام کرتے ہیں۔ معیاری اندرونی آرکیٹیکچرز اور اجزاء کی لائبریریاں سائٹ کی مخصوص ضروریات کو پورا کرتے ہوئے مستقل معیار کو یقینی بناتی ہیں۔

Q2: آپ کون سا کنٹرولر پلیٹ فارم استعمال کرتے ہیں - PLC یا DDC؟

ہم دونوں پیش کرتے ہیں اور آپ کے پروجیکٹ کی بنیاد پر مناسب پلیٹ فارم کی سفارش کریں گے۔ DDC کنٹرولرز (BACnet-native) BMS انضمام کے ساتھ کمرشل بلڈنگ ایپلی کیشنز کے مطابق ہیں۔ PLCs صنعتی سہولیات، پیچیدہ ترتیب، یا جہاں غیر HVAC آلات کے ساتھ انضمام کی ضرورت ہوتی ہے، کے لیے مخصوص کیے گئے ہیں۔ ملٹی وینڈر سپورٹ دستیاب ہے — ہم سرکردہ برانڈز کے ساتھ کام کرتے ہیں اور اوپن پلیٹ فارم متبادل بھی فراہم کر سکتے ہیں۔

Q3: کون سا HVAC سامان پینل کو کنٹرول کر سکتا ہے؟

ہمارے پینل تمام عام HVAC آلات کے لیے ترتیب دیے گئے ہیں: ایئر ہینڈلنگ یونٹس (مستقل حجم اور VAV)، پیک شدہ چھت والے یونٹ، چلر پلانٹس (ایئر کولڈ اور واٹر کولڈ)، بوائلر سسٹم، کولنگ ٹاورز، پمپنگ سسٹم (پرائمری، سیکنڈری، اور ٹرٹیری)، پنکھے کے کوائل یونٹس، ہیٹ ریکوری، ایکسٹریکٹ / ایکس ریکوری سسٹم۔ ایک پورے مکینیکل کمرے کا انتظام کرنے والے کثیر آلات کے پینل ایک معیاری پیشکش ہیں۔

Q4: کیا پینل ہمارے موجودہ بلڈنگ مینجمنٹ سسٹم کے ساتھ ضم ہو سکتا ہے؟

جی ہاں مواصلاتی پروٹوکول بشمول BACnet/IP، BACnet MS/TP، Modbus RTU، Modbus TCP، اور LonWorks دستیاب ہیں۔ ہم انجینئرنگ کے مرحلے کے دوران مخصوص پروٹوکول، بوڈ ریٹ، اور پوائنٹ لسٹ کی تصدیق کریں گے تاکہ آپ کے BMS کے ساتھ بغیر کسی رکاوٹ کے پلگ اینڈ پلے انضمام کو یقینی بنایا جا سکے۔

Q5: پینل کن حفاظتی معیارات اور سرٹیفیکیشنز پر پورا اترتے ہیں؟

پینلز کو IEC 61439-1/2 پر کم وولٹیج سوئچ گیئر اور کنٹرول گیئر اسمبلیوں کے لیے ڈیزائن اور ٹیسٹ کیا گیا ہے۔ تمام اجزاء سی ای مارکنگ رکھتے ہیں۔ اضافی علاقائی سرٹیفیکیشنز (UL, UKCA، وغیرہ) دستیاب ہیں۔ مکمل فیکٹری قبولیت ٹیسٹ (FAT) دستاویزات ہر پینل کے ساتھ فراہم کی جاتی ہیں، بشمول سرکٹ کی تصدیق، موصلیت کی مزاحمت کی جانچ، فنکشنل سیکوینس ٹیسٹنگ، اور حفاظتی انٹر لاک کی توثیق۔

Q6: شپمنٹ سے پہلے پینل کی جانچ کیسے کی جاتی ہے؟

ہر پینل کو ایک جامع فیکٹری قبولیت ٹیسٹ سے گزرنا پڑتا ہے جس میں شامل ہیں: پوائنٹ ٹو پوائنٹ وائرنگ کی تصدیق، موصلیت مزاحمت ٹیسٹنگ (پاور اور کنٹرول سرکٹس)، تمام موٹر اسٹارٹرز اور ڈرائیوز کی مکمل فنکشنل ٹیسٹنگ، کنٹرولر I/O لوپ چیکنگ، منظور شدہ کنٹرول بیانیہ کے خلاف نقلی ترتیب-آف-آپریشن ٹیسٹنگ، انٹر کمیونیکیشن فنکشن اور انٹرفیس لاک ٹیسٹنگ۔ ایک تفصیلی FAT رپورٹ پینل کے ساتھ فراہم کی گئی ہے۔

Q7: تنصیب کے بعد کیا دیکھ بھال کی ضرورت ہے؟

تجویز کردہ سالانہ دیکھ بھال میں شامل ہیں: ڈھیلے ٹرمینیشنز کی شناخت کے لیے پاور کنکشنز کی تھرمل امیجنگ، سیفٹی انٹرلاک اور ایمرجنسی اسٹاپس کی فنکشنل چیک، سینسر کیلیبریشن کی تصدیق، کولنگ پنکھے اور فلٹر کی حالت کا معائنہ، اور انکلوژر انٹرنل کی عمومی صفائی۔ تمام اجزاء سامنے کے دروازوں سے قابل رسائی ہیں۔ اہم اسپیئرز جیسے فیوز اور کنٹیکٹر کنڈلیوں کی نشاندہی مینٹیننس مینوئل میں کی گئی ہے۔

Q8: کیا آپ فیلڈ کمیشننگ کی حمایت کر سکتے ہیں؟

ویڈیو کال کے ذریعے ریموٹ کمیشننگ سپورٹ ہر پینل کے ساتھ شامل ہے۔ پراجیکٹ کے محل وقوع اور دائرہ کار کے لحاظ سے سائٹ پر کمیشننگ اور BMS انضمام کی خدمات کا اہتمام کیا جا سکتا ہے۔

ایک نیا بین الاقوامی ہوائی اڈے کا ٹرمینل — HVAC کنٹرول پینل کی تعیناتی۔

پس منظر

مشرق وسطیٰ کے ایک بڑے بین الاقوامی ہوائی اڈے نے صلاحیت کی بڑھتی ہوئی ضروریات کو پورا کرنے کے لیے ایک نیا مسافر ٹرمینل تعمیر کیا۔ 700,000 مربع میٹر پر پھیلے ہوئے ٹرمینل کے لیے ایک جامع HVAC انفراسٹرکچر کی ضرورت ہے تاکہ روانگی کے ہالوں، آمد کے راستے، ریٹیل زونز، لاؤنجز، اور سامان ہینڈلنگ کے علاقوں میں انتہائی بیرونی درجہ حرارت 50 ° C تک پہنچ جائے۔

چیلنج

مکینیکل ڈیزائن میں 12 واٹر کولڈ سینٹری فیوگل چلرز، 15kW سے 160kW تک کے 48 ایئر ہینڈلنگ یونٹس، متعدد ٹھنڈے پانی کے پمپ سیٹ (پرائمری اور سیکنڈری)، کولنگ ٹاور کے پنکھے، انرجی ریکوری وینٹی لیٹرز، اور ہینڈکلونگ پلانٹ کے لیے وقف شدہ بیگ کے ساتھ ایک سنٹرل چلر پلانٹ کی وضاحت کی گئی ہے۔ تمام سازوسامان متعدد مکینیکل فرشوں اور چھتوں کے پلانٹ کے انکلوژرز میں تقسیم کیے گئے تھے۔

پراجیکٹ کے الیکٹریکل کنٹریکٹر کو ایک مشکل تعمیراتی شیڈول کا سامنا کرنا پڑا۔ سازوسامان کے ہر ٹکڑے کے لیے انفرادی کنٹرول پینل بنانے کے لیے سائٹ پر لمبے عرصے کے لیے بڑی تعداد میں الیکٹریشنز کی ضرورت ہوگی، کوالٹی کی تبدیلی کو متعارف کرایا جائے گا، اور الیکٹریکل اور کنٹرول ذیلی ٹھیکیداروں کے درمیان ہم آہنگی کی خرابیوں کا خطرہ ہوگا۔ ہوائی اڈے کے آپریٹر نے مرکزی توانائی کے انتظام اور پیشن گوئی کی دیکھ بھال کے لیے سہولت کے انٹرپرائز BMS کے ساتھ مکمل BACnet انضمام کو بھی لازمی قرار دیا۔

فیکٹری انجنیئرڈ HVAC کنٹرول پینل کیوں؟

پروجیکٹ ٹیم نے تمام HVAC کنٹرول پینلز کو فیکٹری انجینئرڈ، پری ٹیسٹ شدہ اسمبلیوں کے طور پر حاصل کرنے کے لیے منتخب کیا۔ فوائد فیصلہ کن تھے:

●  ہر پینل کو مکینیکل آلات کے شیڈول اور کنٹرول کنسلٹنٹ کے آپریشن کی ترتیب سے ڈیزائن کیا گیا تھا، ہر پینل اور اس کے تفویض کردہ آلات کے درمیان ون ٹو ون میچ کو یقینی بناتا ہے۔

●  تمام اندرونی پاور ڈسٹری بیوشن، موٹر پروٹیکشن، VFDs، کنٹرول وائرنگ، PLC/DDC لاجک، اور HMI کنفیگریشن کو مکمل طور پر جمع کیا گیا تھا اور شپمنٹ سے پہلے فیکٹری میں ٹیسٹ کیا گیا تھا — پینل کو لگانے کے لیے سائٹ پر وقت کو کمپریس کرنا، آنے والی پاور کو جوڑنا، اور فیلڈ سینسر کیبلز کو ختم کرنا۔

●  BACnet کمیونیکیشن گیٹ وے کو پہلے سے ترتیب دیا گیا تھا، اور پینلز کے آنے سے پہلے BMS انٹیگریٹر کو ایک مکمل پوائنٹس کی فہرست فراہم کی گئی تھی، جس سے طویل فیلڈ پروٹوکول ڈیبگنگ کو ختم کیا گیا تھا۔

●  سیفٹی انٹرلاکس — فائر الارم شٹ ڈاؤن، ٹھنڈے پانی کے کنڈلیوں کے لیے منجمد تحفظ، الیکٹرک ہیٹر کے لیے ایئر فلو ثابت کرنے والے انٹرلاک — فیکٹری میں دستاویزی تصدیق کے ساتھ ہارڈ وائرڈ تھے، ایئرپورٹ اتھارٹی کی سخت حفاظتی ضروریات کو پورا کرتے ہوئے۔

●  تمام 48 AHUs میں یکساں پینل ڈیزائن آسان آپریٹر کی تربیت اور ہوائی اڈے کی دیکھ بھال کرنے والی ٹیم کے لیے اسپیئر پارٹس کا ذخیرہ۔

تعیناتی

چھیاسی HVAC کنٹرول پینلز تیار اور ڈیلیور کیے گئے تھے - جس میں چلرز، پمپس، AHUs، اور توانائی کی بحالی کے نظام شامل تھے۔ پینل کے سائز چھوٹے وینٹیلیشن یونٹس کے لیے کومپیکٹ وال ماؤنٹ انکلوژرز سے لے کر انٹیگریٹڈ VFDs کے ساتھ 160kW AHUs کے لیے ملٹی سیکشن فلور اسٹینڈنگ کابینہ تک ہیں۔ تمام پینلز میں مقامی آپریٹر تک رسائی کے لیے BACnet/IP کمیونیکیشن گیٹ ویز اور دروازے پر نصب HMI ٹچ اسکرین شامل ہیں۔ پینلز پہلے سے پروگرام کیے گئے اور FAT ٹیسٹ کیے گئے، ہر پینل کے دستاویزی پیک کے ساتھ بطور بلٹ وائرنگ ڈایاگرام، کنٹرولر لاجک پرنٹ آؤٹ، اور FAT سرٹیفکیٹ۔

نتائج

●  روایتی سائٹ کے من گھڑت پینلز کی بنیاد پر بجٹ تخمینوں کے مقابلے میں سائٹ پر کمیشننگ کا وقت تقریباً 50% کم کر دیا گیا، جس سے ٹرمینل کو اپنی افتتاحی آخری تاریخ کو پورا کرنے میں مدد ملی۔

●  فیکٹری FAT پروگرام نے پری ٹیسٹنگ کے دوران 12 تسلسل کے منطقی تنازعات کی نشاندہی کی اور ان کو درست کیا — وہ مسائل جو بصورت دیگر مہنگی آن سائٹ ٹربل شوٹنگ کے دوران سامنے آتے۔

●  ہوائی اڈے BMS کے ساتھ مکمل BACnet انضمام پینل کی توانائی کے تین ہفتوں کے اندر حاصل کیا گیا تھا، تمام 86 پینل آپریشنل ڈیٹا کی رپورٹنگ کرتے ہیں اور سپروائزری کمانڈز کو قبول کرتے ہیں۔

●  آپریشن کے پہلے سال میں، BMS-ریکارڈ کردہ ڈیٹا نے سہولیات کی ٹیم کو ٹھنڈے پانی کے درجہ حرارت کو دوبارہ ترتیب دینے کے نظام الاوقات کو بہتر بنانے کے قابل بنایا، جس سے چلر پلانٹ کی توانائی کی کھپت میں اصل ڈیزائن کی بنیادی لائن کے مقابلے میں 12% کی کمی واقع ہوئی۔

●  ہوائی اڈے کے دیکھ بھال کے ٹھیکیدار نے کم سے کم اصلاحی کام کی اطلاع دی، معیاری پینل ڈیزائن اور موثر ٹیم سے واقفیت کے لیے جامع دستاویزات کا سہرا۔
