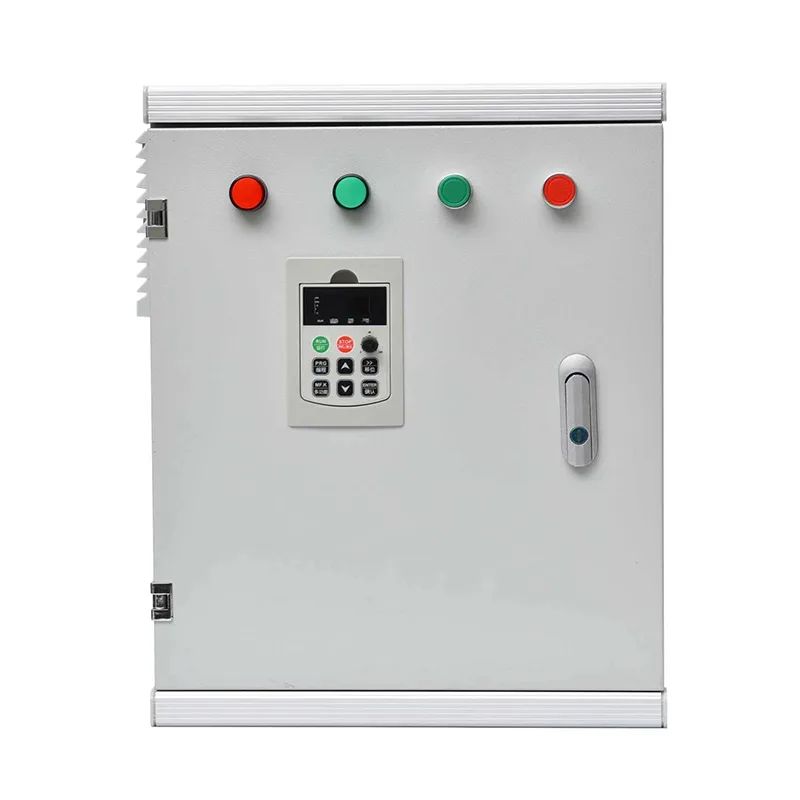

Soft Starter Cabinet

The Soft Starter Cabinet offered by leading China manufacturer Csivei includes a 3-phase soft starter unit (rated from 7.5 to 800 kW, 380–690 V), an incoming circuit breaker or fused disconnect, a built-in bypass contactor, a motor overload relay, and a control transformer. Starting characteristics — programmable current limit, voltage ramp time, and initial torque — are set via a digital keypad or HMI. Optional functions include a soft-stop ramp for pump systems to prevent water hammer. Protection covers short circuit, overload, phase loss, under/overvoltage, and thyristor overtemperature. Standard communication via Modbus RTU allows connection to plant DCS or SCADA; optional Profibus, Profinet, or Ethernet/IP are available. The floor-standing enclosure is fabricated from galvanised steel with a powder-coated finish, rated IP42 to IP55, suitable for indoor electrical rooms and dusty industrial environments.

پروڈکٹ ایپلی کیشنز

For motors that operate at fixed speed but require gentle starting to protect driven equipment and electrical networks, the Soft Starter Cabinet provides a compact, low-maintenance alternative to direct-on-line or star-delta starters.

پانی اور گندے پانی کے پمپنگ اسٹیشن

خام پانی کی مقدار، بوسٹر، اور ٹرانسفر پمپ نرم آغاز سے فائدہ اٹھاتے ہیں، جو پائپ لائنوں میں پانی کے ہتھوڑے کو ختم کرتا ہے اور پمپ امپیلرز اور کپلنگز پر مکینیکل لباس کو کم کرتا ہے۔ The built-in soft-stop function further dampens check valve slam and pressure surges. Bypass operation during steady-state running ensures minimal cabinet heat generation, even in pump stations with limited ventilation.

HVAC فین اور کمپریسر سسٹمز

Chillers, cooling tower fans, and large air-handling unit motors in commercial buildings can draw high start-up currents that cause lights to flicker and strain generator controls. Soft starter cabinets limit inrush current to 3–4 times full-load, preventing voltage dips. Bypass contactors eliminate continuous thyristor losses, maintaining system energy efficiency during the building’s long operating hours.

کان کنی اور کان کنویرز اور Crushers

Belt conveyors and rock crushers require gentle torque application during start-up to protect gearboxes, belt splices, and couplings from shock loading. The soft starter’s adjustable kick-start feature delivers a brief high-torque pulse before ramping, overcoming the breakaway friction of a fully loaded belt. موٹر چلنے کے بعد، بائی پاس کنٹیکٹر دھول آلود، اعلی درجہ حرارت والے ماحول میں ٹھنڈا، توانائی سے بھرپور آپریشن کو یقینی بناتا ہے۔

صنعتی کمپریسرز اور ایجیٹیٹر

کیمیکل پروسیسنگ میں مکسرز اور ایگیٹیٹرز کے ساتھ مینوفیکچرنگ پلانٹس میں اسکرو اور ریپروسیٹنگ کمپریسرز، بوجھ کے نیچے شروع ہوتے ہیں اور ہموار سرعت کی ضرورت ہوتی ہے۔ نرم شروعات کرنے والے اچانک ٹارک ٹرانزینٹس کو ختم کر دیتے ہیں جو بیئرنگ اور وین کے پہننے کو تیز کرتے ہیں، جبکہ بائی پاس آپریشن طویل مسلسل دوڑ کے دوران تھائرسٹر کے نقصان کو یقینی نہیں بناتا ہے۔

Agricultural Irrigation & Deep Well Pumps

دور دراز علاقوں میں گہرے کنویں کے آبدوز پمپ اور بڑے چھڑکنے والے نظام پمپ شافٹ اور کنویں کے کیسنگ کو ٹارک شروع ہونے سے بچانے کے لیے نرم اسٹارٹرز پر انحصار کرتے ہیں۔ The cabinets are compatible with generator supplies, as the reduced inrush current allows a smaller generator to start a larger pump. Bypass operation reduces fuel consumption during irrigation season.

تکنیکی گہرا غوطہ

The Soft Starter Cabinet integrates a thyristor-based soft starter with full motor and circuit protection in a single pre-wired enclosure, optimised for industrial fixed-speed motor control.

Thyristor کی بنیاد پر وولٹیج ریمپنگ

سافٹ اسٹارٹر چھ اینٹی متوازی سلکان کنٹرولڈ ریکٹیفائرز (SCRs) کو کنٹرول کرتا ہے، فی فیز ایک جوڑا، موٹر وولٹیج کو ایڈجسٹ ابتدائی ٹارک لیول (عام طور پر 30–60% برائے نام) سے مکمل وولٹیج تک صارف کے مقرر کردہ ریمپ ٹائم (0.5–60 سیکنڈ) میں آسانی سے بڑھاتا ہے۔ During ramp-up, current is limited to a defined multiple of full-load current, typically 3–5x, preventing transformer or generator overload. ایک بار جب موٹر مطابقت پذیر رفتار تک پہنچ جاتی ہے، ایک اندرونی الگورتھم کرنٹ میں کمی کا پتہ لگاتا ہے اور موٹر کو براہ راست مینز سے جوڑنے کے لیے بائی پاس کنٹریکٹ کو بند کرنے کا اشارہ کرتا ہے۔ This shunts current out of the SCRs, eliminating their conduction losses and heat generation.

Bypass Operation and Continuous Running

After starting, all motor current flows through the mechanical bypass contactor, which is rated for continuous duty. The SCRs remain gated off, so the soft starter contributes nothing to thermal rise. This is a key advantage over VFDs in fixed-speed applications — the cabinet runs cool and requires minimal ventilation. If a soft stop is selected, the bypass opens at shutdown, and the SCRs re-engage to ramp voltage down gradually, preventing water hammer.

موٹر اور سرکٹ تحفظ

The cabinet provides full motor protection through a thermal-magnetic circuit breaker and an electronic overload relay with phase-loss and current-unbalance detection. SCR کی سالمیت کو محفوظ رکھنے کے لیے شارٹ سرکٹ پروٹیکشن کو مربوط کیا گیا ہے۔ Additional protections include:

● انڈر وولٹیج تحفظ، وولٹیج کی بے ضابطگیوں سے موٹر کو نقصان پہنچنے سے پہلے بند کرنا

● Thyristor اوور ٹمپریچر سینسنگ، الارم اور ٹرپ اسٹیج کے ساتھ

●  فیز ریورسل اور فیز نقصان کا پتہ لگانا

●  ریلے کے ذریعے اسٹال اور لاک روٹر تحفظ

External safety interlocks (e.g., emergency stop, vibration switch) are wired to the control circuit through dedicated terminals.

کنٹرول انٹرفیس اور مواصلات

سٹارٹر یونٹ پر LCD ڈسپلے والا ڈیجیٹل کی پیڈ مقامی پیرامیٹر سیٹنگ، اسٹارٹ/اسٹاپ کنٹرول، اور اسٹیٹس انڈیکشن فراہم کرتا ہے — بشمول موٹر کرنٹ، وولٹیج اور فالٹ کوڈز۔ A door-mounted HMI can be integrated for larger cabinets. Standard RS485 Modbus RTU allows remote start/stop, parameter download, and alarm reporting to a DCS or SCADA. For demanding plant networks, Profibus DP, Profinet, or Ethernet/IP gateways are available.

انکلوژر اور تھرمل مینجمنٹ

The floor-standing cabinet is constructed from heavy-gauge galvanised steel sheet with a weatherproof powder coat finish. Since thyristor heat is generated only during the seconds-long start and stop ramps, natural convection cooling is often sufficient for indoor cabinets. For high-power units or high-ambient environments, filtered forced-air fans with thermostatic control are provided. معیاری تحفظ کی درجہ بندی IP42 سے IP54 ہے۔ higher ratings are available for dusty or outdoor locations.

Compliance and Testing

ہر کابینہ ایک فیکٹری قبولیت ٹیسٹ سے گزرتی ہے جس میں شامل ہیں: پاور سرکٹ کی موصلیت کی مزاحمت کی پیمائش، SCR فائرنگ سرکٹ کی تصدیق، بائی پاس کنٹیکٹر آپریشن، اور تمام پروگرام شدہ اسٹارٹ/اسٹاپ پروفائلز اور تحفظ کے افعال کی فنکشنل ٹیسٹنگ۔ The assembly is designed and tested to IEC 61439-1/2, and all control circuits are tested to applicable noise immunity standards.

اکثر پوچھے گئے سوالات

Q1: مجھے VFD یا DOL سٹارٹر پر نرم سٹارٹر کیبنٹ کا انتخاب کب کرنا چاہئے؟

Choose a soft starter when you need smooth motor acceleration and reduced inrush current but do not require continuous speed variation. Soft starters are simpler, generate less heat, cost less, and are more compact than VFDs. Compared to DOL, they eliminate current surges and mechanical shock. Compared to star-delta, they provide fully adjustable starting parameters and can soft-stop pump systems.

Q2: کابینہ کس موٹر سائز کو ایڈجسٹ کر سکتی ہے؟

Standard cabinets are configured for motors from 7.5 kW to 800 kW at 400 V (three-phase), with 690 V ratings available for larger motors. We will match the soft starter, bypass contactor, and circuit breaker to your motor nameplate current. Custom configurations for higher powers are possible.

Q3: Does the soft starter cabinet support multi-motor starting?

Yes, in a sequential arrangement: a single soft starter can start several motors one after another, each with its own output contactor. After the first motor reaches full speed and bypasses, the soft starter disconnects from it and connects to the second motor, and so on. This reduces cost when several pumps or fans of similar size share a station. However, all motors must have the same or similar starting parameters.

Q4: What happens if the soft starter fails while the motor is running?

Once the motor is at full speed and the bypass contactor is closed, the motor runs directly from the mains supply. If the soft starter's control board fails or SCRs are damaged, the motor continues to run unaffected. The fault will only affect the next start attempt. This inherent fail-safe is a major operational advantage.

Q5: سافٹ اسٹارٹ ریمپ کتنا لمبا ہے، اور کیا اسے ایڈجسٹ کیا جا سکتا ہے؟

The voltage ramp time is fully adjustable, typically from 0.5 to 60 seconds, and can be extended further if needed. The initial starting voltage (kick start) is also adjustable. The optimal ramp is determined by the motor and load — long enough to eliminate mechanical shock, short enough to limit thyristor heating during the start.

Q6: Can the soft starter handle frequent starts?

A soft starter is rated for a specific number of starts per hour (typically up to 10 heavy-duty starts). This rating depends on the start current setting, ramp time, and motor size. For applications involving very frequent starts (e.g., indexing conveyors), a VFD may be more appropriate. Consult us with your duty cycle for proper sizing.

Q7: کابینہ کو کس دیکھ بھال کی ضرورت ہے؟

باقاعدگی سے دیکھ بھال کم سے کم ہے: بجلی کے خاتمے کی سالانہ بصری جانچ، وینٹیلیشن فلٹرز کی صفائی (اگر نصب ہے)، اور بائی پاس کنٹیکٹر کی فعال جانچ۔ SCRs کے کوئی حرکت پذیر پرزے نہیں ہوتے اور نہ پہنتے ہیں۔ بائی پاس کنٹیکٹر ایک اہم قابل خدمت جزو ہے، جس کی مکینیکل زندگی عام طور پر 10 لاکھ آپریشنز سے زیادہ ہوتی ہے، جس کا ترجمہ سالوں کی خدمت میں ہوتا ہے۔

Q8: کیا سافٹ اسٹارٹر مینز سپلائی پر ہارمونکس بناتا ہے؟

Thyristor soft starters generate harmonic currents only during the brief start and soft-stop ramps. During steady-state bypass operation, the motor draws sinusoidal current, so no harmonics are produced. This makes them more grid-friendly than AC drives, which can generate continuous harmonics unless filtered.

ایک ڈسٹرکٹ واٹر سپلائی نیٹ ورک - 20 پمپ اسٹیشنوں کے لیے سافٹ اسٹارٹر ریٹروفٹ

پس منظر

A regional water authority in Eastern Europe managed a network of 20 remote booster pump stations, each with 2–4 conventional direct-on-line (DOL) started pumps ranging from 37 to 132 kW. The stations were critical for distributing water to several towns, but recurring problems were causing unacceptable operational costs and service disruptions.

چیلنج

The primary problem was electrical. DOL کا اچانک شروع ہونے والا کرنٹ - 7 گنا فل لوڈ تک - کمزور دیہی ڈسٹری بیوشن لائنوں پر وولٹیج میں شدید کمی کا باعث بنا۔ یہ ٹرپڈ پروٹیکشن ریلے قریبی سب اسٹیشنوں پر ہوتا ہے، جو کبھی کبھار خود پمپ اسٹیشن کی بجلی میں خلل ڈالتا ہے۔ The authority also faced high mechanical maintenance costs: water hammer during pump start and stop frequently ruptured pipe joints and damaged check valves, while the abrupt torque application shortened pump bearing and coupling life. اسٹیشن بغیر پائلٹ کے تھے اور دور دراز کے علاقوں میں واقع تھے، اس لیے کوئی بھی سامان مضبوط، سادہ اور دور دراز سے غلطی کی اطلاع دینے کے قابل ہونا چاہیے۔

سافٹ اسٹارٹر کیبنٹ کیوں؟

The authority evaluated both VFDs and soft starters. VFDs offered speed control but were deemed excessive — the pumps were designed to run at fixed speed against a static system curve, where throttling valves already provided flow trimming. Soft starter cabinets offered the ideal match: they would eliminate starting current surges and water hammer without introducing continuous drive losses or complex cooling.

Key selection factors:

●  The soft starter’s internal bypass contactor meant that once running, the motor would draw power with no thyristor losses, keeping cabinet heat generation minimal in unventilated pump rooms.

●  سافٹ اسٹاپ فیچر شٹ ڈاؤن کے دوران پمپ کو دھیرے دھیرے نیچے لے جائے گا، جس سے پانی کے ہتھوڑے کا سبب بننے والے دباؤ کے جھٹکے کو ہٹا دیا جائے گا۔

●  The cabinets’ simple digital interface and RS485 Modbus connection integrated directly into the authority’s emerging SCADA network, allowing fault reporting without site visits.

●  انرش کرنٹ میں کمی کا مطلب یہ ہے کہ موجودہ جنریٹر سیٹ (گرڈ کی بندش کے دوران استعمال ہوتے ہیں) وہی پمپ شروع کر سکتے ہیں بغیر کسی پریشانی والے وولٹیج کے ڈراپ کے، موثر بیک اپ کی گنجائش کو بڑھاتے ہوئے۔

تعیناتی

Twenty standardized soft starter cabinets (45 to 160 A rating) were fabricated, factory-tested, and installed in existing pump rooms over six months. Each cabinet included a main circuit breaker, a soft starter with bypass contactor, an electronic overload relay, Modbus communication, and a rain-proof IP54 enclosure. Commissioning involved simple parameter entry for ramp time and current limit, and connection of a single Modbus cable to the station’s remote terminal unit.

نتائج

●  پمپ شروع ہونے سے گرڈ وولٹیج کی خرابی کو ختم کر دیا گیا تھا۔ ریٹروفٹ کے بعد سے مزید سب سٹیشن کا کوئی سفر ریکارڈ نہیں کیا گیا ہے۔

●  پہلے سال میں پائپ کی مرمت میں %80 سے زیادہ کی کمی واقع ہوئی، کیونکہ شروع اور سٹاپ کے دوران پانی کے ہتھوڑے کو سافٹ اسٹارٹ اور سافٹ اسٹاپ پروفائلنگ کے ذریعے ختم کیا گیا تھا۔

●  پمپ بیئرنگ اور سیل کی تبدیلی نے قابل پیمائش کمی ظاہر کی، جس کی وجہ ہموار، کم ٹارک شروع ہونا ہے۔

●  The bypass design ensured the power rooms remained cool, even during extended high-demand pump runs; no cabinet cooling failures occurred.

●  The authority now receives real-time start/stop status, start current, and fault logs from each station on its SCADA, enabling predictive response instead of emergency call-outs.

●  ایک سال کے بعد، اتھارٹی نے تمام DOL سے نرم ریٹروفٹ پروجیکٹس کے لیے سافٹ اسٹارٹر کیبنٹ کو اس کے معیار کے طور پر اپناتے ہوئے پروگرام کو دس اضافی اسٹیشنوں تک بڑھا دیا۔
