سنگل گن ای وی ہوم چارجر 7KW

7kW (سنگل فیز) سے 22kW (تھری فیز) پاور ریٹنگز کے لیے بنایا گیا، CSIVEI فیکٹری کا سنگل گن ای وی ہوم چارجر 7KW براہ راست دیواروں، ستونوں، یا ساختی کالموں پر انسٹال کرتا ہے — زمینی جگہ کی ضروریات کو ختم کرتا ہے اور پارکنگ ایریاز کو بلا روک ٹوک رکھتا ہے۔ چیکنا، IP55-ریٹیڈ انکلوژر میں ایک مربوط کیبل ہولسٹر کے ساتھ ٹائپ 2 کنیکٹر ہوتا ہے، جو چارجنگ کیبل کو صاف اور زمین سے دور رکھتا ہے۔ صارفین بلٹ ان RFID ریڈر یا ایک ساتھی سمارٹ فون ایپ کے ذریعے تصدیق کرتے ہیں، جبکہ OCPP 1.6J کنیکٹیویٹی چارجر کو ریموٹ مانیٹرنگ، سیشن رپورٹنگ، اور متحرک لوڈ مینجمنٹ کے لیے بڑے بیک اینڈ پلیٹ فارمز سے جوڑتی ہے۔ جامع الیکٹریکل سیفٹی ٹائپ A + 6mA DC- حساس بقایا کرنٹ پروٹیکشن، اوور کرنٹ اور اوور وولٹیج سیف گارڈز، اور ایمرجنسی اسٹاپ فنکشن کے ذریعے فراہم کی جاتی ہے۔ مناسب دیواروں کے بغیر سائٹس کے لیے، ایک اختیاری فرش پر کھڑا پیڈسٹل لوازمات اسی یونٹ کو بغیر کسی اندرونی ترمیم کے ایک چیکنا کالم ماونٹڈ چارجر میں بدل دیتا ہے۔ چاہے ایک نجی رہائش گاہ، ملازم کی پارکنگ بے، یا مہمانوں کی پارکنگ کی جگہ کے لیے، سنگل گن ای وی ہوم چارجر 7KW کم سے کم بنیادی ڈھانچے کی پیچیدگی کے ساتھ رات بھر بھروسہ مند اور کام کی جگہ کی چارجنگ فراہم کرتا ہے۔

پروڈکٹ ایپلی کیشنز

ان مقامات کے لیے جہاں سادگی، کم قیمت، اور خلائی کارکردگی کلیدی حیثیت رکھتی ہے، سنگل گن ای وی ہوم چارجر 7KW دیوار سے لگا ہوا چارجنگ پوائنٹ فراہم کرتا ہے۔ اسے موجودہ ڈھانچے پر نصب کیا جا سکتا ہے یا زیادہ سے زیادہ لچک کے لیے اختیاری پیڈسٹل کے ساتھ تعینات کیا جا سکتا ہے۔

نجی رہائش گاہیں اور گیراج

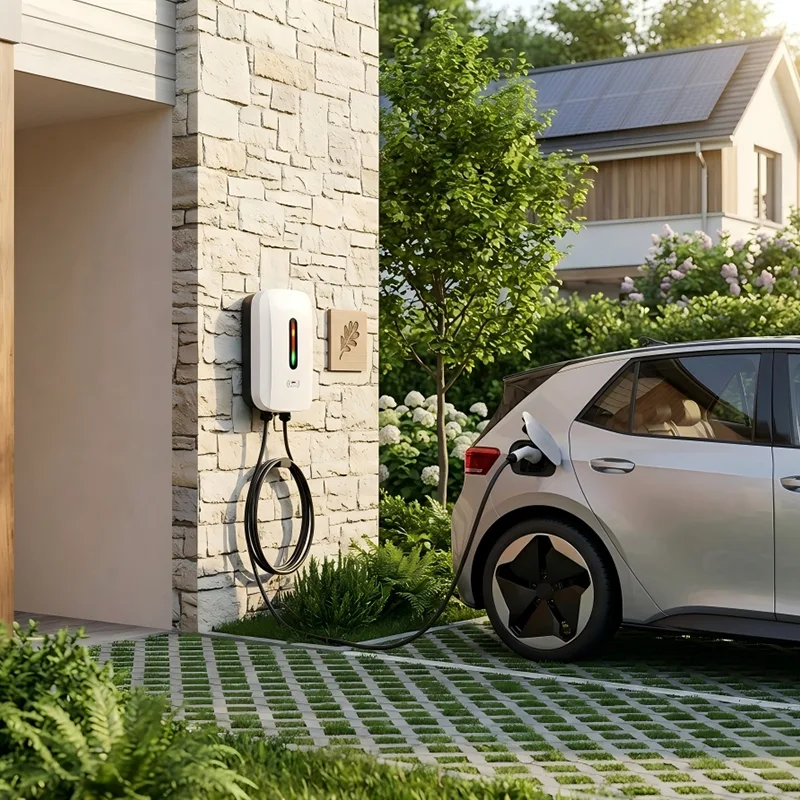

مخصوص آف سٹریٹ پارکنگ والے گھر کے مالکان اس چارجر کو گیراج کی دیوار یا گھر کی بیرونی دیوار پر لگا سکتے ہیں۔ یہ معیاری گھریلو بجلی کی فراہمی کا استعمال کرتے ہوئے، ہم آہنگ گاڑیوں کے لیے 7kW یا 22kW تک کا رات بھر چارج فراہم کرتا ہے۔ سلم پروفائل انسٹالیشن کو صاف ستھرا رکھتا ہے، جب کہ RFID یا ایپ کنٹرول خاندان کے افراد تک استعمال کو محدود کرتا ہے۔

اپارٹمنٹ اور کنڈومینیم پارکنگ

کثیر رہائشی عمارتیں مخصوص تہہ خانے یا احاطہ شدہ پارکنگ بے میں انفرادی رہائشیوں کو دیوار سے لگے ہوئے چارجرز تفویض کر سکتی ہیں۔ چارجر آسانی سے کنکریٹ کے کالموں یا پارٹیشن کی دیواروں پر نصب کیا جاتا ہے۔ عمارت کے OCPP بیک اینڈ کے ساتھ انضمام فی رہائشی توانائی کی بلنگ اور متعدد یونٹوں میں لوڈ بیلنسنگ کے قابل بناتا ہے، اس بات کو یقینی بناتا ہے کہ عمارت کی مین سپلائی کبھی زیادہ بوجھ سے نہ ہو۔

کام کی جگہ پر ملازم چارجنگ

دفاتر اور کاروباری پارک پارکنگ کی جگہوں کی قربانی کے بغیر ملازم کے قابل قدر پرک کے طور پر EV چارجنگ فراہم کر سکتے ہیں۔ کار پارک کے احاطے کے ساتھ یا ساختی کالموں پر دیوار سے لگے ہوئے یونٹ ہر ایک کو ایک وقف شدہ خلیج پیش کرتے ہیں۔ ملازمین کام کے دن کے دوران پلگ ان کرتے ہیں، اور چارجر کی سمارٹ شیڈولنگ خصوصیات شمسی توانائی سے پیدا ہونے والے اوقات یا آف-پیک ٹیرف ونڈوز کے دوران چارجنگ کو ترجیح دے سکتی ہیں۔

خوردہ اور مہمان نوازی مہمان چارجنگ

ہوٹل، ریستوراں، اور شاپنگ سینٹرز کم سے کم رکاوٹ کے ساتھ مہمان ای وی چارجنگ شامل کر سکتے ہیں۔ وال ماؤنٹنگ چارجر کو کسٹمر پارکنگ بے کے سر پر صاف ستھرا رکھتا ہے۔ چارجر کو اسٹاف کی کارڈ کے ساتھ اعزازی رسائی کے لیے یا QR کوڈ کے ذریعے ادا شدہ سیشنز کے لیے ترتیب دیا جا سکتا ہے، یہ سب ایک معیاری OCPP پلیٹ فارم کے ذریعے منظم کیا جاتا ہے۔

کھلی لاٹوں کے لیے پیڈسٹل کی تعیناتی۔

دیواروں کے بغیر کھلی فضا میں پارکنگ والے علاقوں میں، اختیاری پیڈسٹل کٹ اسی دیوار پر لگے یونٹ کو ایک پتلے، فری اسٹینڈنگ چارجر میں بدل دیتی ہے۔ یہ مضافاتی ریٹیل پارکس، تفریحی مراکز میں وزیٹر پارکنگ، اور ڈرائیو ویز کے لیے مثالی ہے جہاں دیوار لگانا ناقابل عمل ہے۔ ایک جگہ پر دیوار اور پیڈسٹل کنفیگریشن کا مخلوط استعمال خریداری کی پیچیدگی کو کم کرتا ہے۔

تکنیکی گہرا غوطہ

سنگل گن ای وی ہوم چارجر 7KW ایک کمپیکٹ، IP55-ریٹیڈ انکلوژر کو جدید کنٹرول الیکٹرانکس اور مکمل کنیکٹیویٹی کے ساتھ جوڑتا ہے، جو اسے کسی بھی EV چارجنگ نیٹ ورک کے لیے ایک لچکدار بلڈنگ بلاک بناتا ہے۔

موثر پاور ڈلیوری اور تعمیل

چارجر IEC 61851-1 موڈ 3 کے مطابق سنگل فیز 7kW (230V, 32A) یا تھری فیز 11kW/22kW (400V, 16A/32A) فراہم کرتا ہے۔ آن بورڈ کنٹرولر کنٹرول پائلٹ کمیونیکیشن کو ہینڈل کرتا ہے، گاڑی کے چارج بورڈ پر دستیاب زیادہ سے زیادہ کرنٹ کو ایڈجسٹ کرتا ہے۔ یونٹ کو علاقائی گرڈ کے معیار کے لیے پہلے سے ترتیب دیا گیا ہے، جس میں لوڈ مینجمنٹ کے منظرناموں کے لیے بیک اینڈ کے ذریعے قابل رسائی زیادہ سے زیادہ کرنٹ سیٹنگ قابل رسائی ہے۔

پرتوں والی برقی حفاظت

IEC 62955 کی تعمیل میں ایک مخصوص 6mA DC-حساس پتہ لگانے والے ماڈیول کے ساتھ مل کر ٹائپ A بقایا کرنٹ ڈیوائس کے ذریعے حفاظت کو یقینی بنایا جاتا ہے۔ یہ خالص DC فالٹ کرنٹ سے تحفظ فراہم کرتا ہے جو معیاری Type A RCDs کو اندھا کر سکتا ہے، جو جدید الیکٹرک گاڑیوں کے لیے ایک اہم ضرورت ہے۔ اوور کرنٹ، اوور وولٹیج، انڈر وولٹیج، اور سرج پروٹیکشن ڈیوائسز مین پاور پاتھ میں مربوط ہیں۔ موٹرائزڈ ریلے کسی بھی خرابی کی صورت میں آؤٹ پٹ کو منقطع کر دیتا ہے، اور سامنے والا پینل ایمرجنسی اسٹاپ بٹن ایک اضافی دستی الگ تھلگ نقطہ پیش کرتا ہے۔

ہارڈ ویئر کی تعمیر اور ماحولیاتی لچک

دیوار کو جستی سٹیل سے بنایا گیا ہے جس میں UV مزاحم پاؤڈر لیپت فنش ہے، پانی اور دھول کے داخلے کے لیے IP55 اور مکینیکل اثر کے لیے IK10 پر ٹیسٹ کیا گیا ہے۔ یہ ڈھکے ہوئے یا بے نقاب بیرونی مقامات پر تنصیب کے لیے موزوں ہے، جو -30°C سے +55°C تک قابل اعتماد طریقے سے کام کرتا ہے۔ اندرونی الیکٹرانکس کو نمی اور گاڑھا ہونے کے خلاف مزاحمت کے لیے باقاعدہ طور پر لیپت کیا جاتا ہے۔ بڑھتے ہوئے بریکٹ کنکریٹ، اینٹ، یا ساختی اسٹیل سے محفوظ منسلک ہونے کی اجازت دیتا ہے۔ ایک صاف نظر کے لیے پیچھے یا نیچے کی پرمٹ چھپی ہوئی وائرنگ سے کیبل کے اندراج کے اختیارات۔

یوزر انٹرفیس اور کنیکٹیویٹی

ایک ہائی برائٹنیس LED سٹیٹس رنگ یا اختیاری LCD ڈسپلے ایک نظر میں واضح چارج سٹیٹس دیتا ہے۔ ایک ISO 14443 کے مطابق RFID ریڈر رسائی کنٹرول فراہم کرتا ہے، اختیاری طور پر اسمارٹ فون ایپ کے تعامل کے لیے بلوٹوتھ یا وائی فائی کے ساتھ جوڑا بنایا گیا ہے۔ ایمبیڈڈ OCPP 1.6J (2.0.1 تک اپ گریڈ کیا جا سکتا ہے) اسٹیک ایتھرنیٹ، وائی فائی، یا ایک مربوط 4G موڈیم پر نیٹ ورک مینجمنٹ سسٹم سے جڑتا ہے۔ خصوصیات میں ریموٹ اسٹارٹ/اسٹاپ، ریئل ٹائم سیشن ڈیٹا، فرم ویئر اپ ڈیٹس، اور اسمارٹ چارجنگ شیڈولز شامل ہیں۔ آف لائن لین دین کی بفرنگ اس بات کو یقینی بناتی ہے کہ اگر کنیکٹیویٹی عارضی طور پر کم ہو جاتی ہے تو کوئی سیشن ڈیٹا ضائع نہیں ہوتا ہے۔

کیبل مینجمنٹ اور ایرگونومکس

ایرگونومک کنیکٹر کے ساتھ 5 میٹر کی ٹائپ 2 کیبل (ٹائپ 1 آپشن دستیاب ہے) کو مستقل طور پر ٹیچر کیا جاتا ہے۔ ایک مربوط سائیڈ ہولسٹر کنیکٹر کو محفوظ طریقے سے ڈوک کرتا ہے جب استعمال میں نہ ہو، کیبل کو زمین سے دور اور بے کو صاف رکھتے ہوئے۔ ہولسٹر ڈیزائن پلگ کو آرام دہ اور پرسکون اونچائی پر رکھتا ہے، کنکشن کے دوران دباؤ کو کم کرتا ہے۔

لچکدار بوجھ اور توانائی کا انتظام

چارجر Modbus RTU/TCP کے ذریعے مقامی لوڈ مینجمنٹ کو سپورٹ کرتا ہے، جس سے اسے سائٹ لیول کنٹرولرز، سولر انورٹرز، یا بیٹری اسٹوریج سسٹمز کے ساتھ ضم کرنے کی اجازت ملتی ہے۔ ملٹی چارجر انسٹالیشنز میں، ایک گروپ کنٹرولر سائٹ کی کل مانگ کو پورا کر سکتا ہے، چارجنگ سیشنز، یا شمسی توانائی کے خود استعمال کو ترجیح دے سکتا ہے۔ یہ مستقبل کی پروفنگ مہنگے گرڈ اپ گریڈ کی ضرورت کے بغیر EV نمبروں میں اضافے کو ایڈجسٹ کرتی ہے۔

اختیاری پیڈسٹل تبادلوں

ایک گرم ڈِپ جستی سٹیل کی پیڈسٹل کٹ چارجر یونٹ میں بغیر کسی تبدیلی کے لگائی جا سکتی ہے۔ پیڈسٹل ایک مربوط کیبل چینل اور ہیوی ڈیوٹی فلور پلیٹ کے ساتھ ایک کالم فراہم کرتا ہے۔ یہ وال ماؤنٹ چارجر کو کسی بھی جگہ فلیٹ سطح پر رکھنے کی اجازت دیتا ہے، مختلف سائٹ کے حالات میں پروڈکٹ کی تفصیلات کو یکجا کرتا ہے۔

اکثر پوچھے گئے سوالات

Q1: بجلی کی کیا سطحیں دستیاب ہیں اور میری کار کتنی تیزی سے چارج ہوگی؟

سنگل گن ای وی ہوم چارجر 7KW 7kW (سنگل فیز)، 11kW (تھری فیز) اور 22kW (تھری فیز) کنفیگریشنز میں دستیاب ہے۔ اصل چارجنگ کی رفتار آپ کی گاڑی کے آن بورڈ چارجر پر منحصر ہے۔ 7kW کے آن بورڈ چارجر کے ساتھ ایک عام EV تقریباً 40-50 کلومیٹر فی گھنٹہ 7kW پر رینج حاصل کرے گی، یا اگر گاڑی 11kW یا 22kW تھری فیز چارجنگ کو سپورٹ کرتی ہے تو اس سے بھی تیز۔

Q2: کیا یہ چارجر بغیر اضافی تحفظ کے باہر نصب کیا جا سکتا ہے؟

جی ہاں IP55 ریٹیڈ انکلوژر بارش، دھول اور UV کی نمائش کو برداشت کرتا ہے۔ یہ سال بھر باہر کام کرنے کے لیے بنایا گیا ہے، جس میں نمی کے خلاف مزاحمت کرنے کے لیے کنفورملی لیپت الیکٹرانکس ہیں۔ پیچھے کیبل کے اندراج کے ساتھ دیوار پر نصب ایک سادہ تنصیب موسم کی مکمل حفاظت فراہم کرتی ہے۔

Q3: اگر میرے پاس مناسب دیوار نہیں ہے تو کیا ہوگا؟

ایک اختیاری فرش پر کھڑا پیڈسٹل کٹ دستیاب ہے۔ پیڈسٹل ایک ہی چارجر یونٹ کا استعمال کرتا ہے اور صرف ایک کنکریٹ پیڈ پر بولٹ کرتا ہے۔ یہ آپ کو ایک ہی پروجیکٹ کے اندر وال ماؤنٹ اور فری اسٹینڈنگ ایپلی کیشنز دونوں میں ایک ہی چارجر ماڈل کو تعینات کرنے کی اجازت دیتا ہے۔

Q4: کیا میں کنٹرول کر سکتا ہوں کہ کون توانائی کے لیے چارجر اور بل استعمال کرتا ہے؟

جی ہاں مربوط RFID ریڈر یا ساتھی ایپ صارف کی تصدیق کو قابل بناتی ہے۔ OCPP بیک اینڈ کے ذریعے، آپ انفرادی ٹیرف سیٹ کر سکتے ہیں، فی صارف کی کھپت کو ٹریک کر سکتے ہیں، اور بلنگ رپورٹس بنا سکتے ہیں۔ نجی تنصیبات کے لیے، RFID کارڈز کی ایک سادہ وائٹ لسٹ کی ضرورت ہے۔

Q5: کیا چارجر سولر یا آف پیک چارجنگ کو سپورٹ کرتا ہے؟

سنگل گن ای وی ہوم چارجر 7KW OCPP سمارٹ چارجنگ پروفائلز اور مقامی انرجی مینجمنٹ سسٹمز کے ساتھ Modbus انضمام کو سپورٹ کرتا ہے۔ اس کا مطلب یہ ہے کہ اسے صرف اس وقت چارج کرنے کے لیے پروگرام کیا جا سکتا ہے جب زیادہ شمسی توانائی دستیاب ہو، یا آف پیک بجلی کی شرح والی کھڑکیوں کے دوران سیشنوں کو خود بخود شیڈول کرنے کے لیے۔

Q6: چارجر کے پاس کون سی سندیں ہیں؟

چارجر CE سے تصدیق شدہ ہے اور IEC 61851-1، IEC 62196، اور متعلقہ علاقائی EMC اور حفاظتی ہدایات کی تعمیل کرتا ہے۔ ہماری مینوفیکچرنگ سہولت ISO 9001 مصدقہ ہے، اور ہر یونٹ شپمنٹ سے پہلے حتمی برقی جانچ سے گزرتا ہے۔

Q7: کیا دیکھ بھال کی ضرورت ہے؟

بہت کم۔ ہم سفارش کرتے ہیں کہ کیبل، کنیکٹر اور انکلوژر کا سالانہ بصری معائنہ کریں۔ سامنے کا احاطہ اندرونی اجزاء تک رسائی فراہم کرتا ہے، اور ماڈیولر ڈیزائن کا مطلب ہے کہ اگر ضرورت ہو تو کنٹرولر، RFID ماڈیول، یا ریلے کو تیزی سے تبدیل کیا جا سکتا ہے۔ سروسنگ کے لیے کسی بھاری سامان کی ضرورت نہیں ہے۔

ایک مکسڈ یوز سٹی بلاک — رہائشی اور ریٹیل چارجنگ انٹیگریشن

پس منظر

ایک نئے ترقی یافتہ شہری محلے نے اوپر رہائشی اپارٹمنٹس کے ساتھ گراؤنڈ فلور ریٹیل یونٹس کو ملایا۔ ڈویلپر مشترکہ زیر زمین کار پارک میں رہائشیوں اور خوردہ صارفین دونوں کے لیے وقف شدہ EV چارجنگ کی پیشکش کرنا چاہتا تھا۔ کار پارک میں معیاری تنگ خلیجیں اور متعدد ساختی کالم تھے لیکن منزل کی جگہ محدود تھی۔

چیلنج

زیر زمین گیراج ایک عام شہری ڈیزائن تھا - باقاعدہ گرڈ میں کنکریٹ کے کالم، چاروں طرف دیواریں، اور تنگ موڑ والے علاقے۔ فرش پر کھڑے چارجرز ٹریفک کے بہاؤ میں رکاوٹ ڈالیں گے یا قیمتی پارکنگ بے استعمال کریں گے۔ باڈی کارپوریٹ نے یہ بھی مطالبہ کیا کہ کوئی بھی چارجنگ انفراسٹرکچر آگ سے نکالنے کے راستوں کو تبدیل نہ کرے یا دستیاب پارکنگ کی جگہوں کی تعداد کو کم نہ کرے۔

رہائشیوں کو ان کے وقف شدہ خلیجوں پر نجی، تفویض کردہ چارجنگ کی ضرورت تھی، جبکہ خوردہ جگہیں سپر مارکیٹ کے داخلی دروازے کے قریب چند نامزد وزیٹر بےز پر ادا شدہ کسٹمر چارجنگ کی پیشکش کرنا چاہتی تھیں۔ ایک واحد حل کو کم سے کم تنصیب کی پیچیدگی کے ساتھ استعمال کے دونوں معاملات کو پیش کرنا تھا۔

سنگل گن وال ماونٹڈ اے سی چارجرز کیوں؟

ساختی کالم اور فریم کی دیواریں مثالی بڑھتے ہوئے پوائنٹس فراہم کرتی ہیں۔ ہر رہائشی کے تفویض کردہ خلیج کے سر پر کالم کے ساتھ منسلک ایک واحد بندوق والا چارجر جو زیرو فلور اسپیس استعمال کرتا ہے۔ چارجر کا پتلا، عمودی پروفائل کالم کے چہرے کے ساتھ منسلک، خلیج کو مکمل طور پر قابل استعمال اور گلیارے کو بغیر کسی رکاوٹ کے چھوڑ کر۔

سپر مارکیٹ کے قریب گاہک کی خلیجوں کے لیے، ایک سائیڈ وال پر چار دیواری لگے ہوئے یونٹس نصب کیے گئے تھے، جن میں سے ہر ایک کو ایک نشان زدہ EV خلیج پیش کیا گیا تھا۔ یہ OCPP بیک اینڈ کے ذریعے QR-code ادائیگی کے آپشن کے ساتھ پبلک چارجرز کے طور پر ترتیب دیے گئے تھے، جبکہ رہائشی چارجرز کو نجی موڈ پر سیٹ کیا گیا تھا، جو RFID کیز کے ذریعے انفرادی اپارٹمنٹ اکاؤنٹس سے منسلک تھے۔

پوری تنصیب کے لیے گراؤنڈ اینکرنگ کی ضرورت نہیں تھی، کنکریٹ کے نئے پیڈز نہیں تھے، اور پارکنگ کی جگہ کی کمی نہیں تھی۔ کیبلنگ چھت پر موجودہ کیبل ٹرے کے ساتھ چلتی ہے، کالموں کو ہر چارجر پر نیچے گرا دیتی ہے۔ سائٹ کی برقی صلاحیت کا انتظام ایک مقامی لوڈ کنٹرولر کے ذریعے کیا گیا تھا جس نے ہر چارجر کے ساتھ Modbus کے ذریعے بات چیت کی، شام کے اوقات میں جب رہائشیوں کے گھر واپس آئے تو کل زیادہ مانگ کو پورا کیا۔

تعیناتی

ہمارے ساٹھ سنگل گن ای وی ہوم چارجر 7KW (ٹائپ 2) نصب کیے گئے تھے۔ چھپن رہائشیوں کے لیے ساختی کالموں پر اور چار صارفین کے استعمال کے لیے ریٹیل زون کی دیوار پر لگائے گئے تھے۔ تین اختیاری پیڈسٹل کٹس کا استعمال درمیانی ریمپ خلیجوں کی قطار کے لیے کیا گیا تھا جہاں کوئی کالم یا دیوار موجود نہیں تھی۔ عمارت کے الیکٹریکل ٹھیکیدار نے پارکنگ تک رسائی میں کم سے کم رکاوٹ کے ساتھ پورا پروجیکٹ چھ ہفتوں میں مکمل کیا۔

نتائج

●  60 EV پارکنگ بےز کو ایک معیاری پارکنگ کی جگہ کھونے کے بغیر چالو کیا گیا تھا، باڈی کارپوریٹ کی بنیادی حالت کو پورا کرتے ہوئے۔

● رہائشیوں نے ایک نجی، ہمیشہ دستیاب چارجنگ پوائنٹ حاصل کیا جس کا بل براہ راست ان کے اپارٹمنٹ پر بھیجا جاتا ہے، جس سے فرقہ وارانہ قطار یا مشترکہ ادائیگی کے ٹرمینلز کی ضرورت ختم ہوتی ہے۔

● خوردہ صارفین نے ایک پریمیم EV چارجنگ سہولت حاصل کی جس سے خریداری میں گزارے گئے وقت میں اضافہ ہوا، سپر مارکیٹ مثبت تاثرات کی اطلاع دے رہی ہے۔

●  ڈیولپر اپارٹمنٹس کو "EV کے لیے تیار" کے طور پر مارکیٹ کرنے کے قابل تھا، ایک ایسی خصوصیت جس نے تیزی سے فروخت اور فی یونٹ کی زیادہ قیمت میں حصہ ڈالا۔

●  وال ماؤنٹ اور پیڈسٹل تنصیبات میں یکساں مصنوعات کی تفصیلات نے عمارت کی سہولیات کی ٹیم کے لیے دیکھ بھال کو آسان بنایا اور اسپیئر پارٹس کی ذخیرہ اندوزی کو کم کیا۔
