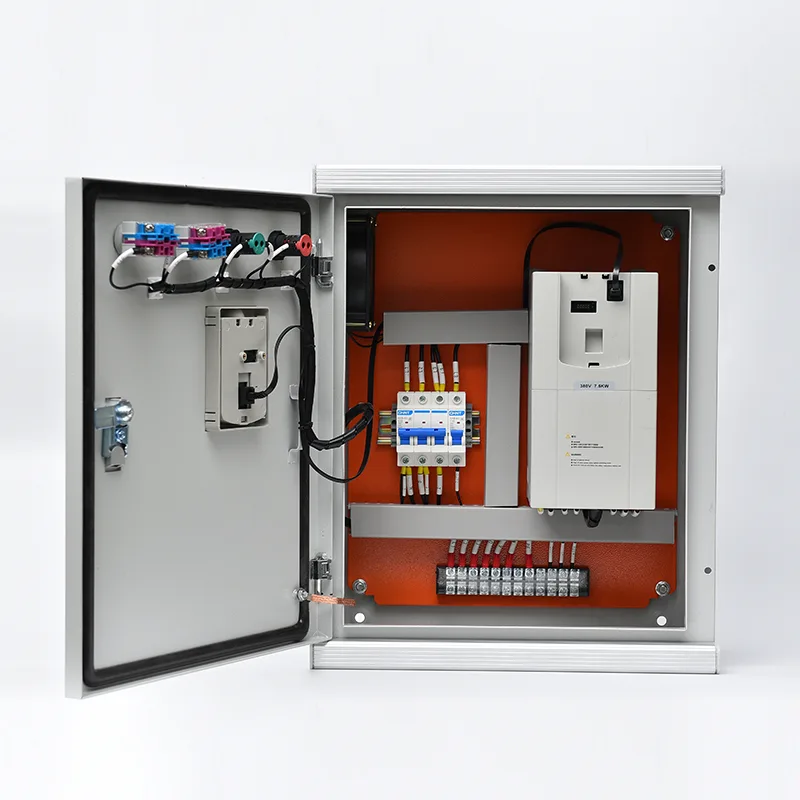

VFD کنٹرول پینل

آئی پی 42 سے آئی پی 65 کی درجہ بندی کے مقصد سے بنائے گئے انکلوژر میں رکھے گئے، یہ کابینہ تمام ضروری پاور اور کنٹرول انفراسٹرکچر کے ساتھ ایک متغیر فریکوئنسی ڈرائیو یونٹ کو مربوط کرتی ہے: ہارمونک تخفیف اور موٹر کیبل کے تحفظ کے لیے آنے والی مینز آئسولیشن، لائن اور لوڈ ری ایکٹر، ان پٹ فیوزنگ یا سرکٹ بریکر کے تحفظ کے طور پر یا سرکٹ بریکر کے تحفظ کے لیے۔ درکار ہے، اور ایک مکمل خصوصیات والا موٹر پروٹیکشن سوٹ۔ پاور ریٹنگ معیاری وولٹیج کلاسز (380V، 400V، 480V، 690V) میں 0.75kW سے 630kW سے زیادہ تک ہوتی ہے۔ VFD بذات خود ایک اعلی کارکردگی والی ویکٹر کنٹرول ڈرائیو ہے جو صفر کی رفتار سے مکمل ٹارک فراہم کرتی ہے، خودکار توانائی کی اصلاح اور دباؤ، بہاؤ، یا درجہ حرارت کے ضابطے کے لیے ایک مربوط PID کنٹرولر کے ساتھ۔ دروازے پر نصب HMI کی پیڈ یا ٹچ اسکرین مقامی کنٹرول، پیرامیٹر تک رسائی، اور تشخیصی معلومات فراہم کرتی ہے، جبکہ Modbus RTU/TCP، Profibus، Profinet، یا ایتھرنیٹ/IP کمیونیکیشن پورٹس ریموٹ نگرانی اور پلانٹ کے وسیع آٹومیشن سسٹم میں انضمام کو قابل بناتی ہیں۔ مینوئل بائی پاس آپشن - کنٹیکٹرز یا مربوط ٹرانسفر سوئچ کا استعمال کرتے ہوئے - ڈرائیو سروسنگ کے دوران عمل کے تسلسل کو برقرار رکھنے کے لیے مین سپلائی سے براہ راست موٹر آپریشن کی اجازت دیتا ہے۔ تحفظ کے جامع افعال شارٹ سرکٹ، اوورلوڈ، اوور وولٹیج، انڈر وولٹیج، فیز نقصان، زمین کی خرابی، موٹر اسٹال، اور زیادہ درجہ حرارت کا احاطہ کرتے ہیں، تمام ٹرپ ایونٹس کو دیکھ بھال کے تجزیہ کے لیے لاگ کیا جاتا ہے۔

پروڈکٹ ایپلی کیشنز

جہاں کہیں بھی موٹر سے چلنے والے آلات رفتار کنٹرول، توانائی کی کارکردگی، اور نرم شروعات سے فائدہ اٹھاتے ہیں، VFD کنٹرول پینل صنعتی اور بنیادی ڈھانچے کی ایپلی کیشنز کے لیے ایک مکمل، پری انجینئرڈ ڈرائیو حل فراہم کرتا ہے۔

پانی اور گندے پانی کے پمپنگ اسٹیشن

میونسپل واٹر سپلائی اور سیوریج ٹریٹمنٹ پلانٹس دن بھر متغیر مانگ کے ساتھ بڑے پمپ چلاتے ہیں۔ بورہول، بوسٹر، یا ٹرانسفر پمپ چلانے والا VFD کنٹرول پینل بغیر تھروٹلنگ والوز کے مسلسل پانی کے دباؤ یا بہاؤ کو برقرار رکھنے کے لیے موٹر کی رفتار کو ماڈیول کرتا ہے — عام طور پر فکسڈ اسپیڈ ڈائریکٹ آن لائن آپریشن کے مقابلے میں 20% سے 40% تک توانائی کی بچت حاصل کرتا ہے۔ سافٹ اسٹارٹ کی صلاحیت لمبی پائپ لائنوں میں پانی کے ہتھوڑے کو ختم کرتی ہے اور پمپ امپیلرز، شافٹ اور کپلنگ پر مکینیکل دباؤ کو کم کرتی ہے۔ گندے پانی کی ایپلی کیشنز میں، خودکار ریمپنگ گیلے موسم کی چوٹی آمد کے دوران سرچارج اوور فلو کو روکتی ہے۔ ریڈنڈنسی کے لیے تیار کنفیگریشنز ڈیوٹی/اسٹینڈ بائی پمپ کی تبدیلی کی اجازت دیتی ہیں۔

صنعتی پنکھے اور بلورز

پاور اسٹیشنوں، سیمنٹ پلانٹس، کانوں، اور مینوفیکچرنگ سہولیات میں بڑے سینٹری فیوگل اور محوری پنکھے مثالی VFD امیدوار ہیں۔ کیبنٹ دہن ہوا، ایگزاسٹ، دھول نکالنے، یا انلیٹ وین یا ڈیمپر تھروٹلنگ نقصانات کے بغیر ٹھنڈا کرنے کے عمل کے لیے عین ہوا کے بہاؤ کو کنٹرول کرنے کے قابل بناتا ہے۔ بوائلرز اور بھٹیوں میں انڈسڈ ڈرافٹ اور جبری ڈرافٹ فینز کا VFD کنٹرول ہوا سے ایندھن کے بہترین تناسب کو برقرار رکھتے ہوئے توانائی کی بڑی بچت فراہم کرتا ہے۔ دھواں نکالنے اور ٹنل وینٹیلیشن کے پرستار کابینہ کے فائر مین کی اوور رائیڈ خصوصیت سے فائدہ اٹھاتے ہیں، جو VFD کی حیثیت سے قطع نظر براہ راست آن لائن ہنگامی آپریشن کی اجازت دیتا ہے۔

کمپریسر اور ریفریجریشن سسٹم

صنعتی ریفریجریشن، ایئر سیپریشن، اور پروسیس گیس ایپلی کیشنز میں اسکرو، ری سیپروکیٹنگ، اور سینٹری فیوگل کمپریسرز اس وقت زیادہ موثر طریقے سے کام کرتے ہیں جب رفتار کو کنٹرول کیا جاتا ہے۔ VFD کنٹرول پینل کمپریسر موٹر کی رفتار کو متغیر کولنگ یا پروسیسنگ ڈیمانڈ کے مطابق ایڈجسٹ کرتا ہے، درست سکشن یا ڈسچارج پریشر کو برقرار رکھتا ہے جبکہ سائیکلنگ توانائی کے لوڈ/ان لوڈ ہونے سے بچتا ہے۔ پریشر ٹرانسڈیوسر فیڈ بیک کے ساتھ مربوط PID کنٹرول سخت ضابطہ فراہم کرتا ہے، اور ایکسلریشن ریمپ کنٹرول پلانٹ کے برقی نظام پر شروع ہونے والے موجودہ اضافے کو محدود کرتا ہے۔

کنویرز، کرشرز اور میٹریل ہینڈلنگ

کان کنی کنویرز، ایگریگیٹ کرشرز، اور بلک میٹریل ہینڈلنگ سسٹمز بیلٹ کے پھسلن، مکینیکل جھٹکا، اور مواد کے پھسلنے سے بچنے کے لیے ہائی اسٹارٹنگ ٹارک اور کنٹرولڈ ایکسلریشن کا مطالبہ کرتے ہیں۔ VFD کنٹرول پینل پروگرام قابل ایکسلریشن ریمپ کے ساتھ صفر کی رفتار سے مکمل ٹارک فراہم کرتا ہے، گیئر باکسز، کپلنگز، اور بیلٹ اسپلائسز کی حفاظت کرتا ہے۔ کولہو ایپلی کیشنز میں، VFD کا موجودہ حد کا فنکشن اور اسٹال پروٹیکشن موٹر کو جام شدہ میٹریل اوورلوڈ حالات سے بچاتا ہے۔

HVAC ٹھنڈا اور کولنگ واٹر سسٹم

سنٹرل پلانٹ HVAC سسٹم جس میں ایک سے زیادہ چلرز، کولنگ ٹاورز، اور واٹر سرکولیشن پمپس اس کا استعمال بلڈنگ بوجھ کی بنیاد پر بہاؤ کو ماڈیول کرنے کے لیے کرتے ہیں۔ ثانوی ٹھنڈے پانی کے پمپ تفریق دباؤ کا جواب دیتے ہیں، زیادہ سے زیادہ کنڈینسر پانی کے درجہ حرارت کے لیے کولنگ ٹاور فین اسپیڈ کنٹرول، اور کنڈینسر واٹر پمپ ماڈیولیشن سبھی BACnet یا Modbus کے ذریعے BMS کنیکٹوٹی کے ساتھ کابینہ کے مربوط VFD کنٹرول سے فائدہ اٹھاتے ہیں۔

آبپاشی اور زرعی پمپنگ

بڑے پیمانے پر سینٹر پیوٹ، ڈرپ، اور فلڈ ایریگیشن سسٹم کو بڑھتے ہوئے موسم میں پانی کی ترسیل کی متغیر شرحوں کی ضرورت ہوتی ہے۔ پمپ اسٹیشن پر ایک VFD پینل آپریٹر کو ایک سادہ پوٹینشیومیٹر، HMI، یا ریموٹ ٹیلی میٹری سگنل کے ذریعے بہاؤ کی شرح کو منتخب کرنے کے قابل بناتا ہے — فصل کے پانی کی طلب اور دستیاب پانی کی تقسیم کے لیے پمپ آؤٹ پٹ کو قطعی طور پر ملاتا ہے۔

تکنیکی گہرا غوطہ

VFD کابینہ تمام پاور مینجمنٹ، پروٹیکشن، اور کنٹرول سب سسٹمز کے ساتھ ایک متغیر فریکوئنسی ڈرائیو کو مربوط کرتی ہے - ایک مکمل موٹر اسٹارٹنگ اور اسپیڈ کنٹرول سلوشن ایک ہی، پری ٹیسٹ شدہ انکلوژر میں فراہم کرتی ہے۔

مین پاور پاتھ اور سرکٹ پروٹیکشن

آنے والی تھری فیز سپلائی ایک مرکزی الگ تھلگ یا مولڈ کیس سرکٹ بریکر سے جڑتی ہے جس کی درجہ بندی کیبنٹ کے فل لوڈ کرنٹ پلس ڈرائیو نقصانات کے لیے کی گئی ہے۔ ان پٹ فیوزنگ VFD کے ریکٹیفائر مرحلے کے لیے سیمی کنڈکٹر ریٹیڈ (aR) تحفظ فراہم کرتا ہے، I²t کوآرڈینیشن کے ساتھ اندرونی خرابیوں کے دوران ڈایڈڈ کو پہنچنے والے نقصان سے پہلے فیوز کی صفائی کو یقینی بناتا ہے۔ ان پٹ ہارمونک کرنٹ ڈسٹورشن کو کم کرنے اور سپلائی سائیڈ وولٹیج اسپائکس سے ڈرائیو کے DC بس کیپسیٹرز کو بچانے کے لیے ایک لائن ری ایکٹر یا DC لنک چوک کو معیاری کے طور پر شامل کیا گیا ہے۔ اہم پس منظر ہارمونک بگاڑ والی تنصیبات کے لیے یا یوٹیلیٹی کنکشن کی ضروریات کا مطالبہ کرنے کے لیے، ایک غیر فعال ہارمونک فلٹر یا ایکٹو فرنٹ اینڈ ریکٹیفائر کا انتخاب کیا جا سکتا ہے۔

VFD ڈرائیو ٹیکنالوجی

کابینہ کا دل ایک اعلی کارکردگی والا ویکٹر کنٹرول VFD ہے جس میں چھٹی نسل کے IGBT پاور ماڈیولز اور ایک تیز رفتار DSP یا FPGA کنٹرول کور ہے۔ اوپن لوپ اور کلوزڈ لوپ ویکٹر کنٹرول موڈز دستیاب ہیں — معیاری پمپ اور فین ڈیوٹی کے لیے اوپن لوپ، ہائی ٹارک کے لیے انکوڈر فیڈ بیک کے ساتھ کلوزڈ لوپ، کم رفتار ایپلی کیشنز جیسے کہ ایکسٹروڈر یا ہوائیسٹ۔ ڈرائیو خود بخود آپٹمائزڈ سوئچنگ فریکوئنسی کے ساتھ پلس چوڑائی ماڈیولڈ ویوفارم کو آؤٹ پٹ کرتی ہے، جو موٹر صوتی شور اور ڈرائیو کے نقصانات کے درمیان متوازن ہوتی ہے۔ ڈرائیو کی کلیدی خصوصیات میں شامل ہیں:

●  مستحکم کم رفتار آپریشن کے لیے خودکار ٹارک بوسٹ اور سلپ معاوضہ

●  فلائنگ سٹارٹ کی صلاحیت کوسٹنگ موٹر کو ٹرپ کیے بغیر پکڑنا

● مکینیکل گونج سے بچنے کے لیے قابل پروگرام سکیپ فریکوئنسی

●  سیٹ پوائنٹ ریمپ، سلیپ/ویک لاجک، اور پمپ سٹیجنگ ایپلی کیشنز کے لیے ڈوئل چینل فیڈ بیک کے ساتھ مربوط PID کنٹرولر

آؤٹ پٹ فلٹرنگ اور موٹر پروٹیکشن

کیبنٹ اور موٹر کے درمیان کیبل کے فاصلے پر منحصر ہے، آؤٹ پٹ فلٹرنگ شامل ہے:

dV/dt فلٹر: کیبل کے لیے موٹر ٹرمینلز پر وولٹیج بڑھنے کے وقت اور چوٹی وولٹیج کو تقریباً 100-150m تک محدود کرتا ہے

سائن فلٹر: 150m سے زیادہ چلنے والی کیبل کے لیے اور سبمرسیبل پمپ ایپلی کیشنز کے لیے جہاں موٹر وائنڈنگ موصلیت وولٹیج کے دباؤ کے لیے حساس ہوتی ہے ایک قریب سائنوسائیڈل ویوفارم فراہم کرتا ہے۔

جہاں ضرورت ہو وہاں ڈیوٹی/اسٹینڈ بائی موٹر کے انتخاب کے لیے آؤٹ پٹ کنٹیکٹرز کو مربوط کیا جاتا ہے۔ موٹر پروٹیکشن فنکشنز — تھرمل اوورلوڈ، فیز کا نقصان، کرنٹ عدم توازن، اسٹال کا پتہ لگانا، انڈر لوڈ (ڈرائی رن)، اور ارتھ فالٹ — ڈرائیو کے سافٹ ویئر میں مسلسل چلتے ہیں اور مخصوص ہونے پر بیرونی اوورلوڈ ریلے کے ذریعے مکمل ہوتے ہیں۔

بائی پاس کنفیگریشن اور عمل کا تسلسل

ایک دستی بائی پاس سرکٹ - ڈیوٹی ریٹیڈ کنٹیکٹرز یا میکانکی طور پر انٹر لاکڈ ٹرانسفر سوئچ کے ساتھ بنایا گیا ہے - موٹر کو براہ راست مین سپلائی سے چلانے کی اجازت دیتا ہے جب کہ VFD سروسنگ کے لیے الگ تھلگ ہے۔ بائی پاس کو آف لوڈ ٹرانسفر کے لیے ڈیزائن کیا گیا ہے: VFD اور بائی پاس طریقوں کے درمیان سوئچ کرنے سے پہلے موٹر کو روکنا ضروری ہے۔ مربوط الیکٹریکل اور مکینیکل انٹر لاکنگ ڈرائیو آؤٹ پٹ ٹرمینلز میں مینز پاور کو نادانستہ بیک فیڈنگ سے روکتا ہے، جو تباہ کن نقصان کا سبب بنے گا۔ ایک اختیاری خودکار بائی پاس کنفیگریشن VFD ٹرپ پر سیملیس ڈرائیو ٹو مینز ٹرانسفر کا انتظام کرنے کے لیے قابل پروگرام لاجک ریلے یا چھوٹے PLC کا استعمال کرتی ہے، اہم ایپلی کیشنز میں عمل کے تسلسل کو برقرار رکھتی ہے۔

ملٹی موٹر اور مطابقت پذیر کنفیگریشنز

ایپلی کیشنز کے لیے جہاں ایک سے زیادہ موٹرز کو ایک ہی ڈرائیو (سیکونشل ڈیوٹی) کا اشتراک کرنا چاہیے، کابینہ میں PLC کی بنیاد پر ترتیب دینے والی منطق کے ساتھ فی موٹر آؤٹ پٹ کنٹیکٹرز شامل ہیں۔ ملٹی موٹر ایپلی کیشنز کے لیے جو مطابقت پذیر رفتار کی ضرورت ہوتی ہے — جیسے کہ جڑواں کنویئرز یا ملٹی فین ایئر کولڈ کنڈینسر — انفرادی آؤٹ پٹ انورٹرز کو ایک عام DC بس سے چلایا جاتا ہے یا ہائی سپیڈ انٹر ڈرائیو کمیونیکیشن کے ذریعے سنکرونائز کیا جاتا ہے، جس میں ماسٹر/غلام رفتار اور ٹارک کنٹرول ہوتا ہے۔

کنٹرول انٹرفیس، مواصلات، اور HMI

دروازے پر نصب آپریٹر انٹرفیس مقامی آغاز/اسٹاپ، رفتار کا حوالہ (پوٹینشیومیٹر یا کی پیڈ انٹری کے ذریعے)، موڈ سلیکشن (VFD/بائی پاس/آف)، اور سسٹم اسٹیٹس کا اشارہ فراہم کرتا ہے۔ ایک گرافیکل HMI ٹچ اسکرین پیچیدہ ملٹی موٹر یا پروسیس لوپ ایپلی کیشنز کے لیے دستیاب ہے، جو ریئل ٹائم آپریٹنگ پیرامیٹرز، ٹرینڈ ڈیٹا، الارم لاگز، اور توانائی کی کھپت کی پیمائش کو ظاہر کرتی ہے۔

مواصلاتی بندرگاہیں تمام بڑے صنعتی پروٹوکول کی حمایت کرتی ہیں: Modbus RTU (RS485)، Modbus TCP، Profibus DP، Profinet، Ethernet/IP، اور BACnet۔ ڈرائیو ایک جامع ڈیٹا سیٹ — رفتار، کرنٹ، ٹارک، پاور، DC بس وولٹیج، درجہ حرارت، چلنے کے اوقات، اور توانائی کی کھپت — کو سپروائزری SCADA، DCS، یا BMS کے سامنے پیش کرتی ہے۔ ریموٹ اسٹارٹ/اسٹاپ اور اسپیڈ ریفرنس کمانڈز کو قبول کیا جاتا ہے، دل کی دھڑکن کا ٹائم آؤٹ اور قابل ترتیب فال بیک حکمت عملیوں کے ساتھ اگر مواصلت ختم ہوجائے۔

انکلوژر اور ماحولیاتی ڈیزائن

فرش پر کھڑی کیبنٹ 1.5 ملی میٹر سے 2.0 ملی میٹر جستی یا سٹینلیس سٹیل کی شیٹ تک بنائی گئی ہے، مسلسل ویلڈیڈ اور پاؤڈر لیپت ہے۔ تحفظ کی درجہ بندی IP42 سے IP65 سوٹ سائٹ کی شرائط:

●  IP42/IP43: اندرونی بجلی کے کمرے اور موٹر کنٹرول سینٹر

●  IP54/IP55: دھول زدہ صنعتی ماحول، پمپ اسٹیشن، اور نیم بے نقاب مقامات

●  IP65: بارش اور دھول کی نمائش کے ساتھ بیرونی تنصیب

تھرمل مینجمنٹ قدرتی نقل و حمل، درجہ حرارت پر قابو پانے والے پنکھوں کے ساتھ فلٹر شدہ جبری ہوا کی وینٹیلیشن، اور ہائی پاور یا ہائی ایمبیئنٹ تنصیبات، ایئر ٹو ایئر ہیٹ ایکسچینجرز یا ایئر کنڈیشنگ یونٹس کے حسابی امتزاج کا استعمال کرتی ہے۔ کابینہ کے اندرونی درجہ حرارت میں اضافے کی تصدیق VFD مینوفیکچرر کے زیادہ سے زیادہ آپریٹنگ درجہ حرارت کے حساب سے کی جاتی ہے، عام طور پر ڈیریٹنگ کے لحاظ سے 40°C سے 50°C محیط۔

ٹیسٹنگ اور سرٹیفیکیشن

ہر VFD کابینہ ایک طے شدہ فیکٹری قبولیت ٹیسٹ سے گزرتی ہے: پاور سرکٹ کا تسلسل اور موصلیت کی مزاحمت، VFD پیرامیٹر اپ لوڈ اور منظور شدہ پیرامیٹر شیڈول کے خلاف تصدیق، کنٹرول وائرنگ پوائنٹ ٹو پوائنٹ، اسٹارٹ/اسٹاپ کا فنکشنل سمولیشن، اسپیڈ کنٹرول، بائی پاس ٹرانسفر (جہاں نصب ہے) اور سیفٹی انٹر لاک ویرفیکیشن۔ مکمل FAT دستاویزات فراہم کی گئی ہیں۔ کابینہ کو IEC 61439-1/2 پر ڈیزائن اور تعمیر کیا گیا ہے، جہاں ضرورت ہو وہاں تمام اجزاء CE نشان زد اور UL سرٹیفیکیشن دستیاب ہیں۔

اکثر پوچھے گئے سوالات

Q1: VFD اور VFD کنٹرول پینل خریدنے میں کیا فرق ہے؟

اسٹینڈ اسٹون VFD کو مکمل تنصیب کے لیے اضافی اجزاء کی ضرورت ہوتی ہے: ایک اپ اسٹریم سرکٹ بریکر یا فیوز، لائن اور لوڈ ری ایکٹر، طویل کیبل چلانے کے لیے آؤٹ پٹ فلٹرز، ڈرائیو سروس کے دوران اگر عمل کے تسلسل کی ضرورت ہو تو بائی پاس سرکٹ، اور تھرمل مینجمنٹ کے ساتھ ایک دیوار۔ VFD کنٹرول پینل ان سب کو - پری انجینئرڈ، پری وائرڈ، اور پری ٹیسٹ شدہ - کو ایک ہی اسمبلی میں ضم کرتا ہے۔ یہ سائٹ پر موجود ڈیزائن کو نامعلوم ختم کرتا ہے، انسٹالیشن کا وقت کم کرتا ہے، اور مکمل موٹر ڈرائیو سسٹم کے لیے ایک پوائنٹ کی وارنٹی فراہم کرتا ہے۔

Q2: کیا پاور ریٹنگز اور وولٹیجز دستیاب ہیں؟

معیاری کنفیگریشنز 380V، 400V، 480V، اور 690V تھری فیز سپلائیز میں 0.75kW سے 630kW تک کا احاطہ کرتی ہیں۔ درخواست پر اعلی پاور ریٹنگز دستیاب ہیں۔ ہر کابینہ آپ کے فراہم کردہ مخصوص موٹر نیم پلیٹ ڈیٹا کے لیے بنائی گئی ہے — پاور، وولٹیج، فل لوڈ کرنٹ، اور ڈیوٹی۔

Q3: موٹر کیبل کابینہ اور موٹر کے درمیان کتنی دور چل سکتی ہے؟

کیبل کی لمبائی کی حدیں انسٹال کردہ آؤٹ پٹ فلٹرنگ پر منحصر ہیں۔ فلٹرنگ کے بغیر، VFD مینوفیکچرر عام طور پر کیبل کو 50m تک محدود کرتا ہے۔ ایک dV/dt فلٹر اسے تقریباً 150m تک بڑھاتا ہے۔ ایک سائن فلٹر کیبل کو 300m سے زیادہ چلنے کی اجازت دیتا ہے اور نامعلوم یا پرانی وائنڈنگ موصلیت والے آبدوز پمپوں اور موٹروں کے لیے سختی سے تجویز کیا جاتا ہے۔ ہم آپ کے انسٹالیشن ڈیٹا کی بنیاد پر مناسب آؤٹ پٹ فلٹر منتخب کریں گے۔

Q4: کیا کابینہ ایک سے زیادہ موٹرز کو کنٹرول کر سکتی ہے؟

جی ہاں، کئی کنفیگریشنز میں: ترتیب وار ڈیوٹی (ایک VFD، ایک سے زیادہ موٹرز، ایک وقت میں صرف ایک چلتی ہے جس میں آؤٹ پٹ کنٹیکٹرز ایکٹو موٹر کا انتخاب کرتے ہیں)، ہم وقت ساز ملٹی موٹر (ایک کیبنٹ میں ایک سے زیادہ VFDs ایک DC بس کا اشتراک کرتے ہیں یا ماسٹر/غلام کی رفتار سے مماثلت کے لیے بات چیت کرتے ہیں)، یا آزاد کنٹرول میں ایک بڑی تعداد میں VFDs۔ ہمیں اپنی درخواست بتائیں اور ہم صحیح ٹوپولوجی کو انجینئر کریں گے۔

Q5: VFD کنٹرول پینل میرے پلانٹ SCADA یا DCS کے ساتھ کیسے ضم ہوتا ہے؟

VFD کا مواصلاتی بندرگاہ — Modbus RTU، Modbus TCP، Profibus، Profinet، Ethernet/IP، یا BACnet — براہ راست آپ کے نگران نظام سے جڑتا ہے۔ تمام آپریشنل ڈیٹا، الارم، اور تشخیص دستیاب ہیں۔ نیٹ ورک کے ناکام ہونے کی صورت میں محفوظ آپریشن کو یقینی بنانے کے لیے کنفیگر ایبل کمیونیکیشن لوس رویے کے ساتھ دو طرفہ کنٹرول (ریموٹ اسٹارٹ/اسٹاپ، اسپیڈ ریفرنس) تعاون یافتہ ہے۔

Q7: کابینہ کو کس دیکھ بھال کی ضرورت ہے؟

معمول کی دیکھ بھال سیدھی ہے: نیم سالانہ صفائی یا وینٹیلیشن فلٹرز کی تبدیلی، بجلی کی بندش کا سالانہ تھرموگرافک معائنہ، اور بائی پاس سرکٹ اور سیفٹی انٹرلاک کا سالانہ فنکشنل ٹیسٹ۔ خود VFD کے پاس اپنے DC لنک کیپسیٹرز اور کولنگ فین کے لیے ایک مخصوص سروس لائف ہے — عام طور پر آپریٹنگ حالات کے لحاظ سے 5 سے 10 سال — اور یہ بدلنے کے قابل اجزاء ہیں۔ دیکھ بھال کے مکمل نظام الاوقات آپریشن مینوئل میں درج ہیں۔

Q8: کیا کابینہ دھول یا زیادہ درجہ حرارت والے ماحول میں کام کر سکتی ہے؟

جی ہاں انکلوژر پروٹیکشن ریٹنگ اور تھرمل مینجمنٹ اسٹریٹجی آپ کی سائٹ کے حالات کی بنیاد پر منتخب کی جاتی ہے۔ دھول بھرے ماحول کے لیے، آئی پی 55 یا آئی پی 65 کو ٹھیک فلٹریشن انٹیک فلٹرز کے ساتھ مخصوص کیا گیا ہے۔ 40 ° C سے زیادہ محیطی درجہ حرارت کے لیے، VFD ڈیریٹنگ، کیبنٹ ایئر کنڈیشنگ، یا ایئر ٹو واٹر ہیٹ ایکسچینجر محفوظ اندرونی حالات کو یقینی بناتے ہیں۔ ہم انجینئرنگ کے مرحلے کے دوران آپ کی سائٹ کے ڈیٹا کا جائزہ لیں گے اور مناسب ماحولیاتی سختی کی تجویز کریں گے۔

M5 کسٹمر اسپاٹ لائٹ

ایک علاقائی پانی کی افادیت - پمپ اسٹیشن ماڈرنائزیشن پروگرام

پس منظر

جنوبی امریکہ میں ایک علاقائی پانی کی افادیت نے اپنے ڈسٹری بیوشن نیٹ ورک میں 60 سے زیادہ بورہول اور بوسٹر پمپ اسٹیشنز چلائے، جو تقریباً 20 لاکھ کی آبادی کو خدمات فراہم کر رہے ہیں۔ بہت سے پمپ اسٹیشن دہائیوں پرانے تھے، بہاؤ کو کنٹرول کرنے کے لیے تھروٹلنگ والوز کے ساتھ فکسڈ اسپیڈ ڈائریکٹ آن لائن اسٹارٹرز کا استعمال کرتے تھے۔ یوٹیلیٹی کو توانائی کے بڑھتے ہوئے اخراجات، پانی کے ہتھوڑے اور مکینیکل تناؤ سے پمپ اور پائپ ورک کی بار بار ناکامی، اور متروک کنٹرول ہارڈویئر کے متبادل حصوں کو سورس کرنے میں دشواری کا سامنا کرنا پڑا۔

چیلنج

یوٹیلیٹی نے اپنے پمپ اسٹیشنوں کو VFD کنٹرول کے ساتھ ایک مرحلہ وار پروگرام میں جدید بنانے کے لیے منتخب کیا، جس میں سب سے پہلے 20 سب سے بڑے اسٹیشنوں کو نشانہ بنایا گیا۔ ہر اسٹیشن نے ایک جیسا پروفائل پیش کیا: دو سے چار ڈیوٹی/اسٹینڈ بائی پمپ سیٹ (45kW سے 200kW)، لمبی موٹر کیبل چلتی ہے (اکثر 150m سے سبمرسیبل بورہول پمپ تک)، دور دراز مقامات پر گرد آلود نیم بیرونی ماحول، اور پیچیدہ نظام کی دیکھ بھال کے لیے سائٹ پر محدود برقی معاونت۔

مخصوص پابندیاں شامل ہیں:

●  VFD سلوشن کو موٹر وائنڈنگ انسولیشن کو گھٹائے بغیر سبمرسیبل پمپوں تک طویل کیبل چلانے کو ایڈجسٹ کرنا تھا۔

●  VFD سروسنگ کے دوران پانی کی سپلائی کو برقرار رکھنے کے لیے دستی بائی پاس لازمی تھا، کیونکہ بہت سے اسٹیشنوں پر اسٹینڈ بائی پمپ فالتو نہیں تھا۔

●  سائٹ کے مہنگے دوروں کو کم کرنے کے لیے دور دراز سے نگرانی کی صلاحیت ضروری تھی۔

●  بجلی کی تنصیب مقامی ٹھیکیداروں کو کم سے کم VFD کمیشننگ کے تجربے کے ساتھ مکمل کرنی تھی۔

ہمارے VFD کنٹرول پینلز کا انتخاب کیوں کریں؟

اجزاء سے حاصل کردہ VFD retrofits اور مربوط VFD کنٹرول پینلز کا جائزہ لینے کے بعد، یوٹیلیٹی نے کابینہ کے نقطہ نظر کا انتخاب کیا۔ فوائد واضح تھے:

●  ہر کیبنٹ کو مخصوص کیبل کی لمبائی اور موٹر موصلیت کی قسم سے مماثل آؤٹ پٹ سائن فلٹرز کے ساتھ فیکٹری انجنیئر کیا گیا تھا، جس سے عکاس لہر وولٹیج اسپائکس سے موٹر وائنڈنگ کو پہنچنے والے نقصان کے کسی بھی خطرے کو ختم کیا گیا تھا۔

●  انٹیگریٹڈ مینوئل بائی پاس سرکٹ، پہلے سے وائرڈ اور ٹیسٹ شدہ، نے یوٹیلیٹی کو یہ اعتماد دیا کہ کسی بھی VFD سروس ایونٹ کے دوران پانی کی فراہمی جاری رہے گی۔

●  دروازے پر نصب HMI اور مکمل طور پر پیرامیٹرائزڈ VFD پمپ کریو ڈیٹا، PID پریشر کنٹرول سیٹنگز، اور یوٹیلیٹی کے معیاری تحفظ کی حدوں کے ساتھ فیکٹری سے بھرے ہوئے تھے — مقامی ٹھیکیداروں کو صرف مین سپلائی، پمپ موٹر اور پریشر ٹرانسڈیوسر کو جوڑ کر ہر کابینہ کو کمیشن کرنے کے قابل بناتے ہیں۔

●  GPRS/4G ریموٹ مانیٹرنگ ماڈیولز ہر کابینہ میں آپریشنل ڈیٹا — بہاؤ، دباؤ، توانائی کی کھپت، چلانے کے اوقات، الارم کی حیثیت — براہ راست یوٹیلیٹی کے مرکزی SCADA پلیٹ فارم پر منتقل کرتے ہیں۔

فائن فلٹریشن انٹیک اور سن شیڈ کینوپی کے ساتھ IP55 ریٹیڈ انکلوژرز دھول بھرے، بے نقاب پمپ اسٹیشن کے ماحول کے لیے موزوں تھے۔

تعیناتی

بیس VFD الماریاں (45kW سے 200kW) تیار کی گئیں، ہر ایک آؤٹ پٹ سائن فلٹر، دستی بائی پاس، IP55 انکلوژر، GPRS ریموٹ ٹیلی میٹری، اور پہلے سے ترتیب شدہ PID پریشر کنٹرول کے ساتھ۔ کیبنٹس کو مکمل، فیکٹری ٹیسٹ شدہ یونٹ کے طور پر بھیج دیا گیا تھا۔ مقامی الیکٹریکل ٹھیکیداروں نے 10 ماہ کے پروگرام میں ترتیب وار کیبنٹ کو انسٹال اور کمیشن کیا۔ ریموٹ کمیشننگ سپورٹ مینوفیکچرر کے انجینئرز نے پہلے تین اسٹیشنوں کے لیے ویڈیو لنک کے ذریعے فراہم کی تھی۔ بعد کے اسٹیشنوں کو مقامی ٹیموں نے معیاری دستاویزات کا استعمال کرتے ہوئے آزادانہ طور پر کمیشن بنایا۔

نتائج

20 جدید سٹیشنوں میں توانائی کی کھپت میں پچھلے تھروٹلنگ والو آپریشن کے مقابلے میں اوسطاً 32 فیصد کی کمی واقع ہوئی ہے، VFDs پمپ کی رفتار کو سسٹم کی طلب سے بالکل مماثل رکھتے ہیں۔

پمپ اور پائپ ورک کی دیکھ بھال کے اخراجات میں نمایاں کمی آئی: واٹر ہتھوڑے کے واقعات کو ختم کر دیا گیا، اور پمپ بیئرنگ اور سیل لائف کو سافٹ سٹارٹ ریمپنگ کے ذریعے بڑھا دیا گیا۔

250m تک کیبل چلانے والے 20 اسٹیشنوں میں ایک بھی موٹر کی موصلیت کی خرابی نہیں ہوئی، جو سائن فلٹر کی تفصیلات کی توثیق کرتی ہے۔

یوٹیلیٹی کی مرکزی آپریشنز ٹیم اب ایک واحد SCADA ڈیش بورڈ سے تمام 20 اسٹیشنوں کی نگرانی کرتی ہے، کسی بھی پمپ ٹرپ یا پریشر انحراف کے لیے خودکار ایس ایم ایس الارم وصول کرتی ہے - جس سے ری ایکٹیو سائٹ کے وزٹ کو 60 فیصد سے زیادہ کم کیا جاتا ہے۔

پہلے مرحلے کی کامیابی نے یوٹیلیٹی کو پروگرام کو بقیہ 40 پمپ سٹیشنوں تک توسیع دینے، اسی VFD کیبنٹ تصریح پر معیاری بنانے اور پورے نیٹ ورک میں یکساں دیکھ بھال کی تربیت اور اسپیئر پارٹس کی انوینٹری کو فعال کرنے کی قیادت کی ہے۔
