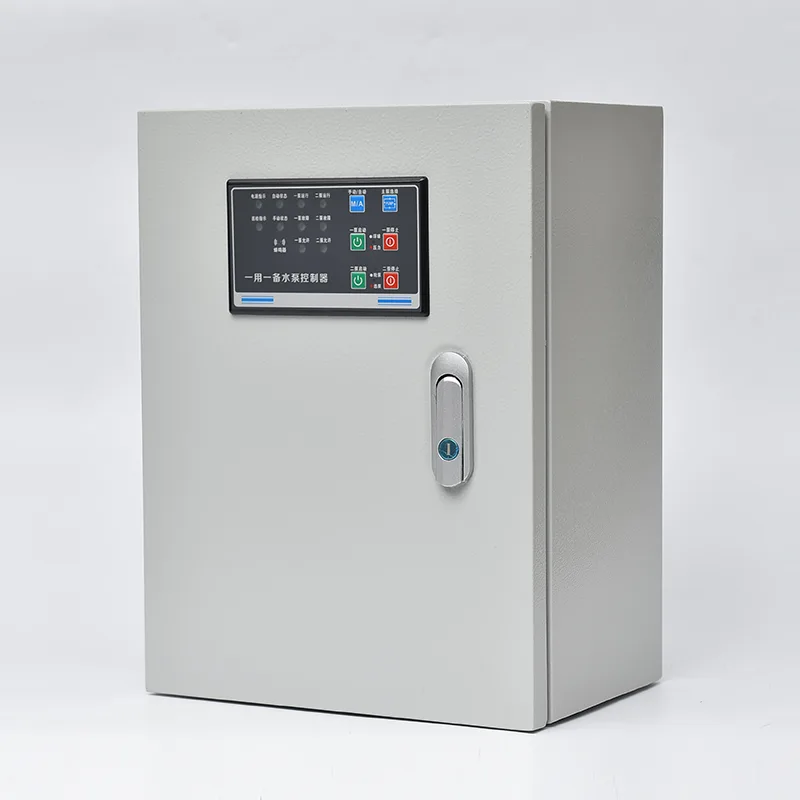

واٹر ٹریٹمنٹ پمپ کنٹرول پینل

چین کے معروف صنعت کار CSIVEI سے معیاری واٹر ٹریٹمنٹ پمپ کنٹرول پینل خریدیں۔ یہ آنے والے سرکٹ بریکرز، پمپ کانٹیکٹرز یا سافٹ اسٹارٹرز، اوورلوڈ ریلے، قابل پروگرام لاجک کنٹرولر یا ڈیڈیکیٹڈ پمپ کنٹرولر، اور لیول سینسر انٹرفیس کو سنگل فلور اسٹینڈنگ یا وال ماؤنٹ انکلوژر میں مربوط کرتا ہے۔ پاور ریٹنگز 380–480 V تھری فیز پر 0.75 kW سے 250 kW تک ہیں۔ مائع کی سطح کا پتہ لگانے سے فلوٹ سوئچز، ہائیڈرو سٹیٹک پریشر ٹرانسمیٹر، یا الٹراسونک سینسرز کے ان پٹس کو قبول کیا جاتا ہے — کنٹرولر سمپ بھرتے ہی ڈیوٹی پمپ کو خود بخود شروع کر دیتا ہے، اگر انفلو سنگل پمپ کی گنجائش سے زیادہ ہو تو اسسٹ پمپ لاتا ہے، اور اگر لیول جاری رہتا ہے تو ہائی لیول الارم آؤٹ پٹ کو چالو کرتا ہے۔ ایک خودکار الٹرنیشن فنکشن رن کے اوقات یا ہر اسٹارٹ سائیکل کی بنیاد پر لیڈ پمپ رول کو گھماتا ہے، مکینیکل لباس کو متوازن کرتا ہے۔ ہر پمپ سرکٹ انفرادی طور پر اوورلوڈ، شارٹ سرکٹ، فیز نقصان، اور فیز الٹ جانے سے محفوظ ہے۔ سیوریج ڈیوٹی کے لیے مخصوص اضافی تحفظات — جیسے کہ سیل کے رساو کی نگرانی، بیئرنگ ٹمپریچر مانیٹرنگ، اور انڈر کرنٹ یا اوورلوڈ پروفائلنگ کے ذریعے پمپ بلاکیج کا پتہ لگانا — موٹر کو نقصان پہنچنے سے پہلے مسائل کو پکڑنے کے لیے مربوط ہیں۔ دروازے پر نصب HMI سمپ لیول، پمپ کی حیثیت، چلانے کے اوقات اور غلطی کی تاریخ دکھاتا ہے۔ Modbus RTU/TCP یا اختیاری 4G گیٹ وے کے ذریعے مواصلات ریموٹ مانیٹرنگ اور SCADA انضمام کو قابل بناتا ہے۔ انکلوژر میں مخالف سنکنرن پاؤڈر کوٹنگ کے ساتھ جستی سٹیل کا استعمال کیا گیا ہے، بیرونی تنصیب کے لیے IP55 معیاری یا IP65 کا درجہ دیا گیا ہے۔

مثالی ایپلی کیشنز

میونسپل سیوریج لفٹ اسٹیشنوں سے لے کر صنعتی فضلے کی ہینڈلنگ تک، واٹر ٹریٹمنٹ پمپ کنٹرول پینل گندے پانی کے انتہائی مطلوبہ ماحول کے لیے خودکار، بغیر توجہ پمپ کا انتظام فراہم کرتا ہے۔

میونسپل سیوریج لفٹ اسٹیشنز

شہری سیوریج نیٹ ورک نچلی سطح پر جمع ہونے والے گندے پانی کو کشش ثقل کے مینز یا ٹریٹمنٹ پلانٹس میں جمع کرنے کے لیے لفٹ اسٹیشنوں پر انحصار کرتے ہیں۔ کنٹرول پینل گیلے کنویں کی ترتیب میں ایک سے چار آبدوز پمپوں کا انتظام کرتا ہے، پمپ کے آپریشن کو خود بخود ایڈجسٹ کرتا ہے کیونکہ آمد روزانہ استعمال کے پیٹرن کے ساتھ مختلف ہوتی ہے۔ مرکزی SCADA نوٹیفکیشن کے لیے اعلیٰ سطح کے الارم آؤٹ پٹ ٹیلی میٹری سسٹم سے منسلک ہوتے ہیں، جب کہ الٹرنیشن فنکشن نصب شدہ بیڑے میں متوازن پمپ پہننے کو یقینی بناتا ہے۔

گندے پانی کے علاج کے پلانٹس

ٹریٹمنٹ پلانٹس کے اندر، پمپ سٹیشن کچے سیوریج کی انٹیک، بنیادی کیچڑ کی منتقلی، فعال کیچڑ کو واپس کرنے، اور علاج شدہ فضلے کے اخراج کو سنبھالتے ہیں۔ پینل ہر پمپ سیٹ کو آزادانہ طور پر منظم کرتا ہے، جس میں مہر کے رساو کے لیے مربوط نگرانی اور مسلسل ڈیوٹی ایپلی کیشنز میں سبمرسبل موٹر کی ناکامی کو روکنے کے لیے درجہ حرارت کو برداشت کرنا اہم ہے۔ پلانٹ SCADA کے ساتھ مواصلت ریئل ٹائم بہاؤ، توانائی اور فالٹ ڈیٹا فراہم کرتی ہے۔

صنعتی فضلہ اور گندے پانی پر عمل کریں۔

فوڈ پروسیسنگ، کیمیکل، ٹیکسٹائل، اور کان کنی کی کارروائیاں ایسی خصوصیات کے ساتھ بہاؤ پیدا کرتی ہیں جو معیاری پمپ کنٹرولز کو چیلنج کرتی ہیں — سنکنرن مائع، اعلی ٹھوس مواد، بلند درجہ حرارت، یا ریشے دار مواد۔ پینل کے موٹر پروٹیکشن پروفائلز کو پمپ کی رکاوٹ کا جلد پتہ لگانے کے لیے ٹیون کیا جا سکتا ہے، آپریٹر کی مداخلت کے لیے کال کرنے سے پہلے امپیلر کی رکاوٹوں کو دور کرنے کے لیے ایک خودکار ریورس اور دوبارہ کوشش کرنے کا چکر شروع کیا جا سکتا ہے۔

کمرشل اور رہائشی کمپلیکس پمپ اسٹیشن

میونسپل سیوریج گریڈ سے نیچے کام کرنے والے بڑے آفس پارکس، شاپنگ سینٹرز اور ملٹی ٹاور رہائشی ترقیات کے لیے قابل اعتماد بیسمنٹ سمپ پمپ کنٹرول کی ضرورت ہوتی ہے۔ یہ پینل بلڈنگ مینجمنٹ سسٹم سے منسلک ہائی لیول الارم آؤٹ پٹس کے ساتھ مکمل طور پر خودکار آپریشن فراہم کرتا ہے، اس بات کو یقینی بناتا ہے کہ مقبوضہ جگہوں پر سیوریج بیک اپ کا کوئی خطرہ نہ ہو۔ اس کی کمپیکٹ وال ماؤنٹ کنفیگریشن کمرشل تہہ خانوں کی مخصوص پلانٹ روم کی محدود جگہ کے مطابق ہے۔

طوفانی پانی اور فلڈ کنٹرول پمپنگ

طوفانی بارش کے واقعات کے دوران بہاؤ کا انتظام کرنے والے طوفانی پانی کے اسٹیشنوں کو طویل بیکار وقفوں کا سامنا کرنا پڑتا ہے جس کے بعد اچانک، شدید آمد ہوتی ہے۔ پینل رین موڈ ایکٹیویشن اسکیم پیش کرتا ہے: جب رین گیج سے طوفان کا محرک موصول ہوتا ہے یا کنویں کی سطح بڑھ جاتی ہے، تو تمام پمپ ترجیحی آغاز کی ترتیب میں داخل ہوتے ہیں۔ توسیع شدہ طوفان پمپنگ کے دوران تیز ڈیوٹی تبدیلی کسی ایک پمپ کو مکمل تھرمل بوجھ برداشت کرنے سے روکتی ہے۔

دور دراز اور غیر حاضر تنصیبات

دیہی یا منتشر مقامات پر سیوریج پمپ اسٹیشن پینل کی مکمل آٹومیشن اور ریموٹ مانیٹرنگ کی صلاحیت سے فائدہ اٹھاتے ہیں۔ بلٹ ان 4G گیٹ وے یا ریڈیو ٹیلی میٹری انٹرفیس پمپ کی حیثیت، سمپ لیول، اور الارم کا ڈیٹا مرکزی آپریشن سنٹر کو بھیجتا ہے۔ آپریٹرز الارم کو تسلیم کر سکتے ہیں اور دور سے دوروں کو دوبارہ ترتیب دے سکتے ہیں، جو سینکڑوں کلومیٹر کے فاصلے پر ہونے والے سٹیشنوں کے سائٹ وزٹ کی لاگت اور تاخیر کو کافی حد تک کم کر سکتے ہیں۔

تکنیکی گہرا غوطہ

واٹر ٹریٹمنٹ پمپ کنٹرول پینل سطح پر مبنی پمپ کی ترتیب، سیوریج ڈیوٹی سے متعلق مخصوص موٹر تحفظ، اور مضبوط ماحولیاتی سختی کو ایک فیکٹری میں ٹیسٹ شدہ اسمبلی میں یکجا کرتا ہے۔

سطح کا پتہ لگانا اور پمپ کی ترتیب

کنٹرولر فلوٹ سوئچز (مجرد، عام طور پر چار درجے: سٹاپ، لیڈ پمپ اسٹارٹ، لیگ پمپ اسٹارٹ، ہائی الارم) یا ہائیڈرو سٹیٹک پریشر ٹرانسمیٹر یا الٹراسونک سینسر سے مسلسل 4–20 ایم اے اینالاگ ان پٹ سے ایک یا ایک سے زیادہ لیول سگنلز قبول کرتا ہے۔ جب سمپ لیول لیڈ سٹارٹ پوائنٹ تک بڑھ جاتا ہے تو ڈیوٹی پمپ شروع ہو جاتا ہے۔ اگر آمد سنگل پمپ ڈسچارج کی شرح سے زیادہ ہو جائے اور لیول وقفہ شروع ہونے تک بڑھتا رہے تو کنٹرولر ایک معاون پمپ شروع کرتا ہے۔ جب سطح سٹاپ پوائنٹ پر گر جاتی ہے، تو تمام پمپ رک جاتے ہیں۔ ہائی لیول الارم متحرک ہوتا ہے اگر سمپ ایک اہم حد تک پہنچ جاتا ہے — جو پمپنگ کی صلاحیت سے زیادہ آمد یا پمپ کی ناکامی کی نشاندہی کرتا ہے — اور یہ سگنل ترجیحی الارم کے طور پر ٹیلی میٹری سسٹم میں منتقل ہوتا ہے۔ ایک قابل ترتیب رن آن ٹائمر ڈسچارج لائن کو صاف کرنے کے لیے اسٹاپ پوائنٹ پر پہنچنے کے بعد پمپوں کو مختصر طور پر کام کرتا رہتا ہے، ٹھوس مواد کے تصفیے کو روکتا ہے۔

خودکار تبدیلی اور ڈیوٹی مینجمنٹ

کنٹرولر ہر پمپ سائیکل پر یا قابل ترتیب رن-آور کی بنیاد پر لیڈ پمپ کے عہدہ کو تبدیل کرتا ہے۔ ردوبدل سٹاپ پوائنٹ پر ہوتا ہے - موجودہ سائیکل مکمل ہونے کے بعد، ترتیب میں اگلا پمپ لیڈ بن جاتا ہے۔ اگر آپریشن کے دوران لیڈ پمپ شروع ہونے یا ٹرپ کرنے میں ناکام ہو جاتا ہے، تو کنٹرولر خود بخود اگلے دستیاب پمپ کو لیڈ کے طور پر نامزد کرتا ہے اور خرابی والے پمپ کو لاک آؤٹ کرتے ہوئے اور الارم پیدا کرتے وقت اسے فوری طور پر شروع کر دیتا ہے۔ یہ خودکار تبدیلی آپریٹر کی مداخلت کے بغیر اسٹیشن کے مسلسل آپریشن کو یقینی بناتی ہے۔

سیوریج کے لیے مخصوص موٹر پروٹیکشن

معیاری اوورلوڈ اور شارٹ سرکٹ پروٹیکشن کے علاوہ، پینل میں آبدوز سیوریج پمپوں کے ناکامی کے طریقوں کے مطابق تحفظات شامل کیے گئے ہیں۔ سیل رساو کا پتہ لگانے میں پمپ کے آئل چیمبر یا سیل کیویٹی میں چالکتا سینسر استعمال ہوتا ہے۔ اگر پانی کے داخل ہونے کا پتہ چل جاتا ہے، تو پینل ایک الارم اٹھاتا ہے - موٹر وائنڈنگ سے سمجھوتہ ہونے سے پہلے دیکھ بھال کے نظام الاوقات کی اجازت دیتا ہے - اور اگر رساو ایک اہم حد تک پہنچ جاتا ہے تو پمپ کو ٹرپ کرنے کے لیے ترتیب دیا جا سکتا ہے۔ بیئرنگ درجہ حرارت کی نگرانی PTC تھرمسٹر یا PT100 ان پٹ کو پمپ موٹر میں سرایت کرتی ہے۔ زیادہ درجہ حرارت شدت کے لحاظ سے یا تو خطرے کی گھنٹی یا ٹرپ کو متحرک کرتا ہے۔ پمپ بلاکیج پروٹیکشن موٹر کرنٹ کی پروفائلنگ کا استعمال کرتا ہے: اگر کنٹرولر کو عام آپریٹنگ بینڈ کے نیچے کرنٹ میں اچانک کمی نظر آتی ہے، جس سے کسی بلاک یا چھینٹے ہوئے امپیلر کو چلنے والی روشنی کی نشاندہی ہوتی ہے، تو یہ خطرے کی گھنٹی سے پہلے ایک قابل ترتیب ریورس اور دوبارہ کوشش کرنے والا سائیکل شروع کرتا ہے (رکاوٹ کو دور کرنے کے لیے ایک یا زیادہ مختصر ریورس ڈائریکشن چلتا ہے)۔

شروع کرنے کے طریقے

پینل ابتدائی طریقہ سے پمپ موٹر کے سائز اور سائٹ کی سپلائی کی رکاوٹوں سے میل کھاتا ہے۔ ڈائریکٹ آن لائن سٹارٹنگ تقریباً 7.5 کلو واٹ تک چھوٹے پمپوں کے لیے موزوں ہے۔ سٹار ڈیلٹا سٹارٹنگ میڈیم پاور پمپس کے لیے رش کو کم کرتا ہے۔ سافٹ اسٹارٹرز بڑے پمپس کے لیے مخصوص کیے گئے ہیں جہاں سپلائی وولٹیج ڈِپ کو کنٹرول کیا جانا چاہیے اور اچانک شروع ہونے والے والو سلم کو چیک کرنے سے گریز کرنا چاہیے۔ VFDs کا استعمال وہاں کیا جاتا ہے جہاں متغیر رفتار کے آپریشن کی ضرورت ہوتی ہے - مثال کے طور پر، مقررہ آن آف پوائنٹس کے درمیان سائیکل چلانے کے بجائے مسلسل گیلے کنویں کی سطح کو برقرار رکھنے کے لیے پمپ کی رفتار کو انفلو میں ملانا۔

کنٹرول پاور اور سیفٹی

ایک وقف شدہ کنٹرول ٹرانسفارمر کنٹرولر، HMI، سینسرز، اور الارم سرکٹس کے لیے 24 VAC یا 24 VDC فراہم کرتا ہے — جو موٹر پاور پاتھ سے مکمل طور پر الگ تھلگ ہے۔ پینل کے دروازے پر ایمرجنسی اسٹاپ پش بٹن مشینی طور پر پمپ پاور کو الگ تھلگ کریں۔ ایک بیرونی سیفٹی انٹر لاک لوپ گیلے کنویں کی گیس کا پتہ لگانے، پمپ اسٹیشن کے اندراج پر دروازے کے انٹرلاک، اور کسی بھی اپ اسٹریم آلات سے تھرمل تحفظ سے ان پٹ کو قبول کرتا ہے۔

HMI اور آپریٹر انٹرفیس

دروازے پر نصب ٹیکسٹ ڈسپلے یا کلر ٹچ اسکرین ریئل ٹائم سمپ لیول، پمپ اسٹیٹس، رن اوور، اسٹارٹ کاؤنٹ، موٹر کرنٹ، اور ٹائم اسٹیمپڈ فالٹ ہسٹری کے ساتھ فعال الارم فراہم کرتی ہے۔ انٹرفیس دیکھ بھال کے لیے مینوئل پمپ کنٹرول کو سپورٹ کرتا ہے، حادثاتی دستی لاک آؤٹ کو روکنے کے لیے قابل ترتیب ٹائم آؤٹ کے بعد آٹو ریسٹور کے ساتھ۔ پیرامیٹر ایڈجسٹمنٹ — لیول سیٹ پوائنٹس، رن آن ٹائمر، الٹرنیشن موڈ — پاس ورڈ سے محفوظ ہے۔

ریموٹ مانیٹرنگ

معیاری RS485 Modbus RTU پمپ اسٹیشن ٹیلی میٹری یونٹس سے جڑتا ہے۔ ایک اختیاری 4G یا ایتھرنیٹ کلاؤڈ گیٹ وے پمپ کی حیثیت، لیول ڈیٹا، توانائی کی کھپت، اور الارم پش اطلاعات تک براہ راست ویب اور اسمارٹ فون تک رسائی فراہم کرتا ہے۔ ہر پمپ کی خرابی اور عام ہائی لیول کنڈیشن کے لیے ڈرائی کانٹیکٹ الارم آؤٹ پٹ عام طور پر کسی بھی نیٹ ورک پر مبنی الارم پر ترجیح کے طور پر ٹیلی میٹری سسٹم میں ہارڈ وائرڈ ہوتا ہے۔

انکلوژر اور سنکنرن تحفظ

سیوریج پمپ اسٹیشن ایک سنکنار ماحول پیش کرتے ہیں - ہائیڈروجن سلفائیڈ، نمی، اور بعض صورتوں میں کیمیائی بخارات۔ دیوار کیمیکل مزاحم پاؤڈر کوٹ فنش کے ساتھ جستی سٹیل سے بنا ہوا ہے۔ IP55 معیاری ہے؛ کمپریشن غدود کے ذریعے سیل بند کیبل کے اندراج کے ساتھ IP65 بیرونی یا بے نقاب تنصیبات کے لیے مخصوص ہے۔ وینٹیلیشن فلٹرز ایکٹیویٹڈ کاربن میڈیا کا استعمال کرتے ہیں جہاں H₂S کی نمائش اہم ہوتی ہے۔ تمام اندرونی دھاتی کام چڑھایا ہوا یا سٹینلیس سٹیل ہے، اور PCBs کو نمی اور سنکنرن گیسوں کے خلاف رسمی طور پر لیپت کیا جاتا ہے۔

اکثر پوچھے گئے سوالات

Q1: پینل کس سطح کے سینسر کو قبول کر سکتا ہے، اور یہ کتنی سطحوں کو کنٹرول کرتا ہے؟

پینل فلوٹ سوئچز (عام طور پر چار مجرد سطحوں)، ہائیڈرو سٹیٹک پریشر ٹرانسمیٹر (4–20 ایم اے)، یا الٹراسونک سینسر قبول کرتا ہے۔ مجرد فلوٹس کے ساتھ، کنٹرول لیول سٹاپ، لیڈ پمپ اسٹارٹ، لیگ پمپ اسٹارٹ، اور ہائی الارم ہیں۔ اینالاگ سینسر کے ساتھ، یہ سیٹ پوائنٹس براہ راست کنٹرولر میں پروگرام کیے جاتے ہیں، زیادہ لچک اور ریموٹ ایڈجسٹ ایبلٹی فراہم کرتے ہیں۔

Q2: پینل چیتھڑوں اور ٹھوس چیزوں سے پمپ کی رکاوٹ کو کیسے ہینڈل کرتا ہے؟

کنٹرولر موٹر کرنٹ کو مسلسل مانیٹر کرتا ہے۔ اگر کرنٹ عام پمپنگ بینڈ سے نمایاں طور پر نیچے آجاتا ہے، تو کنٹرولر ممکنہ رکاوٹ کی نشاندہی کرتا ہے اور خود کار طریقے سے ریورس اور دوبارہ کوشش کرنے کا سلسلہ شروع کرتا ہے۔ رکاوٹ کو دور کرنے کے لیے پمپ کو الٹا چلایا جاتا ہے، پھر آگے بڑھایا جاتا ہے۔ اگر کوشش کامیاب ہو جاتی ہے اور کرنٹ معمول پر آ جاتا ہے تو آپریشن جاری رہتا ہے۔ اگر ترتیب کی گئی کوششوں کے بعد بھی رکاوٹ برقرار رہتی ہے، تو پمپ بند ہو جاتا ہے اور ایک الارم پیدا ہوتا ہے۔

Q3: اگر ڈیوٹی پمپ آپریشن کے دوران ناکام ہوجائے تو کیا ہوگا؟

کنٹرولر ناکام پمپ کو فوری طور پر غیر دستیاب قرار دیتا ہے، گردش کی ترتیب میں اگلے دستیاب پمپ کو منتخب کرتا ہے، اسے شروع کرتا ہے، اور فالٹ الارم بجاتا ہے۔ یہ خودکار تبدیلی یقینی بناتا ہے کہ پمپنگ بلا تاخیر جاری رہے۔ خرابی والا پمپ اس وقت تک بند رہتا ہے جب تک کہ الارم کو تسلیم نہیں کیا جاتا اور خرابی صاف نہیں ہوجاتی۔

Q4: الٹرنیشن کیسے کام کرتا ہے، اور کیا میں اسے رن آور پر مبنی گردش پر سیٹ کر سکتا ہوں؟

الٹرنیشن تبدیلیاں جو پمپ ہر مکمل پمپ سائیکل کے بعد لیڈ کے طور پر کام کرتا ہے، یا کنفیگریبل رن-آور تھریشولڈ پر۔ رن آور پر مبنی گردش تمام پمپوں میں مکینیکل پہننے اور مہر کی زندگی کو برابر کرتی ہے۔ سٹاپ پوائنٹ پر تبدیلی اس وقت ہوتی ہے جب سمپ خالی ہوتا ہے، لہذا تبدیلی کے دوران اعلیٰ سطحی واقعات کا کوئی خطرہ نہیں ہوتا ہے۔

Q5: کون سے مواصلات اور ریموٹ الارم کے اختیارات شامل ہیں؟

پینل فراہم کرتا ہے: عام الارم کے لیے وولٹ فری ریلے رابطے، ہائی لیول الارم، اور انفرادی پمپ فالٹ (ہارڈ وائرڈ ٹیلی میٹری کنکشن کے لیے)؛ RS485 Modbus RTU مقامی SCADA یا RTU انضمام کے معیار کے طور پر؛ اور اختیاری 4G کلاؤڈ گیٹ وے ویب براؤزر یا اسمارٹ فون ایپ کے ذریعے براہ راست ریموٹ رسائی کے لیے، پش نوٹیفکیشن الارم کے ساتھ۔

Q6: کیا پینل بیک اپ جنریٹر پر چل سکتا ہے؟

جی ہاں پینل کے پمپ کی ترتیب اور نرم اسٹارٹرس یا اسٹار ڈیلٹا اسٹارٹرز ان رش کرنٹ کو محدود کرتے ہیں، جنریٹر کو اس کی صلاحیت کے اندر پمپ شروع کرنے کے قابل بناتے ہیں۔ ایک اختیاری جنریٹر ان پٹ سگنل بیک اپ پاور پر ہونے پر جنریٹر کے اوورلوڈ کو روکتے ہوئے بیک وقت چلنے کی اجازت والے پمپوں کی تعداد کو کم کر سکتا ہے۔

Q7: پینل کو کس دیکھ بھال کی ضرورت ہے؟

دروازے کی مہروں، وینٹیلیشن فلٹرز، اور اندرونی حالت کا ماہانہ بصری معائنہ۔ بجلی کی بندش اور رابطہ کار کی حالت کی سہ ماہی جانچ۔ لیول ان پٹس، ہائی لیول الارم، الٹرنیشن لاجک، اور سیفٹی ڈیوائسز کی سالانہ فنکشنل ٹیسٹنگ۔ پینل کے سنکنرن تحفظ کے اقدامات کا سالانہ جارحانہ ماحول میں معائنہ کیا جانا چاہیے۔ رابطہ کار بنیادی قابل خدمت شے ہیں، متبادل وقفوں کے ساتھ پمپ سائیکل فریکوئنسی پر منحصر ہے۔

ایک علاقائی سیوریج نیٹ ورک — لفٹ اسٹیشن کنٹرول اپ گریڈ

پس منظر

یونائیٹڈ کنگڈم میں ایک ریجنل واٹر اتھارٹی نے دیہی اور مضافاتی علاقوں میں 40 سے زیادہ سیوریج لفٹ اسٹیشن چلائے، چھوٹی کمیونٹیز سے گندے پانی کو اکٹھا کر کے اسے سینٹرلائزڈ ٹریٹمنٹ کے کاموں کے لیے پمپ کیا۔ بہت سے اسٹیشن 15 سے 25 سال کی عمر کے تھے جن میں بنیادی فلوٹ سوئچ ریلے منطق کا استعمال کرتے ہوئے عمر بڑھنے والے کنٹرول پینل تھے۔ اتھارٹی کو پمپ کی رکاوٹوں اور ناکامیوں کے لیے بڑھتے ہوئے کال آؤٹ اخراجات، طے شدہ معائنہ کے درمیان اسٹیشن کی حیثیت میں مرئیت کی کمی، اور متبادل پرزوں کو سورس کرنے میں دشواری کا سامنا کرنا پڑا۔

چیلنج

موجودہ ریلے پر مبنی پینلز نے کوئی ریموٹ مانیٹرنگ، پمپ بلاکیج کا پتہ لگانے اور خودکار تبدیلی کی پیشکش نہیں کی — ہر سٹیشن نے مینوئل ڈیوٹی اسٹینڈ بائی کے ساتھ ایک ہی پمپ چلایا جس کو تبدیل کرنے کے لیے جسمانی دورے کی ضرورت ہوتی ہے۔ ڈیوٹی پمپ پر رکاوٹ کے واقعات کا پتہ نہیں چل سکا جب تک کہ اسٹینڈ بائی پمپ نے بھی الرٹ نہیں کیا، جس کے نتیجے میں ہنگامی کال آؤٹ اور کبھی کبھار سیوریج کا اخراج ہوتا ہے۔ اسٹیشن 1,500 مربع کلومیٹر پر پھیلے ہوئے تھے، جس کی وجہ سے رد عمل کی دیکھ بھال سست اور مہنگی ہوتی ہے۔

جب اتھارٹی نے کنٹرول سسٹم کو اپ گریڈ کرنے کی منصوبہ بندی کی، نئے پینلز کو سول ترمیم کے بغیر موجودہ اوپری گراؤنڈ کیوسک کے اندر فٹ ہونا تھا، دونوں موجودہ فلوٹ سوئچز اور نئے الٹراسونک لیول سینسرز کے ساتھ انٹرفیس، اور اتھارٹی کے موجودہ ٹیلی میٹری نیٹ ورک کے ذریعے مواصلت کرنا پڑتی تھی - UHF ریڈیو اور ڈرائی آرم کے ساتھ ایک مرکب جو کہ سادہ جی پی آلے کی ضرورت ہوتی ہے۔ موڈبس ڈیٹا۔ تصریح کے لیے خودکار تبدیلی، رکاوٹ کا پتہ لگانے، اور مہر کے رساو کی نگرانی کی بھی ضرورت ہے۔

واٹر ٹریٹمنٹ پمپ کنٹرول پینل کیوں؟

فیکٹری انجینئرڈ پینل حل نے ایک ہی پیکیج میں ہر ضرورت کو پورا کیا۔ کسی بھی ساختی کام سے گریز کرتے ہوئے پینلز کیوسک بیک پلین کے عین بڑھتے ہوئے طول و عرض کے مطابق بنائے گئے تھے۔ کنٹرولر نے دونوں موجودہ فلوٹ سوئچ ان پٹس اور نئے الٹراسونک 4–20 ایم اے سگنلز کو قبول کیا، جس سے اسٹیشنوں کو بتدریج اپ گریڈ کیا جا سکتا ہے۔

پمپ بلاکیج کا پتہ لگانا فیصلہ کن ثابت ہوا۔ تین اسٹیشنوں پر ابتدائی ٹرائلز نے اس بات کی نشاندہی کی کہ بہت سے بلاکیج کال آؤٹ درحقیقت وقفے وقفے سے چھینٹے تھے جو خود کو صاف کرتے تھے - پینل کے خودکار ریورس اور دوبارہ کوشش کی ترتیب نے آپریٹر کی مداخلت کے بغیر ان کو حل کیا۔ صرف مسلسل رکاوٹیں خطرے کی گھنٹی کو متحرک کرتی ہیں۔ سیل کے رساو کی نگرانی نے کمیشننگ کے دوران دو پمپوں میں نمی کے داخل ہونے کا پتہ لگایا، جس سے پمپوں کو باقاعدہ سروس میں تعینات کرنے سے پہلے بیئرنگ کی تبدیلی کی اجازت دی گئی۔

الارم آؤٹ پٹس کو اتھارٹی کے موجودہ UHF ٹیلی میٹری آؤٹ سٹیشنز کے ساتھ براہ راست انٹرفیس کرنے کے لیے ترتیب دیا گیا تھا۔ SCADA ٹیم کو دستیاب Modbus ڈیٹا کے ساتھ مل کر، اتھارٹی نے سادہ غلطی کی اطلاع اور اسٹیشن کے تفصیلی تجزیات دونوں حاصل کیے۔

تعیناتی

چالیس پہلے سے تیار شدہ پینل، جو ڈوئل پمپ اسٹیشنوں (1.5 kW سے 15 kW) کے لیے ترتیب دیئے گئے ہیں، چار ماہ کے دوران تیار کیے گئے اور جانچے گئے اور اتھارٹی کی الیکٹریکل ٹیم نے معیاری کمیشننگ کے طریقہ کار کے بعد انسٹال کیا۔ پینلز میں 7.5 کلو واٹ اور اس سے اوپر کے پمپس پر سافٹ اسٹارٹر، سیل لیکیج اور بیئرنگ ٹمپریچر مانیٹرنگ ان پٹس، بلاکیج ڈیٹیکشن لاجک، اور فلوٹ اور الٹراسونک لیول کی مطابقت دونوں شامل ہیں۔ مرحلہ وار رول آؤٹ میں ہر ماہ چھ اسٹیشنوں کو اپ گریڈ کیا گیا، پورے نیٹ ورک کو آٹھ ماہ سے کم عرصے میں مکمل کیا گیا۔

نتائج

●  پہلے سال کے اندر ایمرجنسی پمپ کال آؤٹس میں تقریباً 60% کی کمی واقع ہوئی ہے، جو خود کار طریقے سے ریورس اور دوبارہ کوشش کرنے سے معمولی رکاوٹوں کو صاف کرنے اور مہر کے رساو کی نگرانی سے ابتدائی وارننگ کے ذریعے منصوبہ بند دیکھ بھال کی اجازت دیتی ہے۔

●  زیادہ تر اسٹیشنوں پر پہلی بار ڈیوٹی اور اسٹینڈ بائی پمپوں میں پمپ الٹرنیشن متوازن رن گھنٹے، مکینیکل سیل اور بیئرنگ سروس کے وقفوں کو بڑھانا۔

●  SCADA ٹیم نے تمام 40 اسٹیشنوں پر سمپ لیولز، پمپ اسٹیٹس، اور چلنے کے اوقات کی ریئل ٹائم مرئیت حاصل کی، جس سے ہفتہ وار جسمانی معائنے پر سابقہ ​​انحصار بدل گیا۔

●  آپریٹرز نے رپورٹ کیا کہ تمام اسٹیشنوں پر معیاری پینل لے آؤٹ نے ڈرامائی طور پر غلطی کی تلاش کو آسان بنایا، کیونکہ ہر ٹیکنیشن بالکل جانتا تھا کہ ہر جزو اور ٹرمینل کہاں واقع ہے۔

●  اتھارٹی نے نیٹ ورک ایکسٹینشن پروگرام میں مزید 15 اسٹیشنوں کے لیے اسی پینل کی تفصیلات کو اپنایا ہے۔
