چین میں ایک پیشہ ور صنعت کار کے طور پر، Csivei آپ کو معیاری موٹر کنٹرول سینٹر کیبنٹ فراہم کرنا چاہے گا، جو ایک ملٹی سیکشن، فرنٹ ایکسیس فلور اسٹینڈنگ اسمبلی ہے جس میں افقی بس بار سسٹم 400A سے 6300A ریٹڈ ہے اور شارٹ سرکٹ 100kA تک برداشت کرتا ہے۔ ہر عمودی سیکشن واپس لینے کے قابل یا فکسڈ فنکشنل یونٹس کو قبول کرتا ہے: DOL، سٹار ڈیلٹا، سافٹ سٹارٹر، یا VFD موٹر سٹارٹرز، علاوہ فیڈر بریکرز اور کنٹرول پاور ماڈیولز۔ واپس لینے کے قابل یونٹس پورے MCC کو ڈی انرجائز کیے بغیر ایک ناقص اسٹارٹر کو منٹوں میں الگ کرنے، واپس لینے اور تبدیل کرنے کی اجازت دیتے ہیں۔ اندرونی علیحدگی فارم 2، فارم 3، یا فارم 4 فی IEC 61439 میں دستیاب ہے، بس بار کو فنکشنل یونٹس اور ٹرمینلز سے الگ کرتی ہے۔ موٹر سرکٹس کو IEC 60947-4-1 کے مطابق ٹائپ 2 کوآرڈینیشن کے لیے ڈیزائن کیا گیا ہے، اس بات کو یقینی بناتے ہوئے کہ موٹر کے شارٹ سرکٹ کی خرابی کے بعد اسٹارٹر کے اجزاء کو کوئی نقصان نہ پہنچے۔ Profibus، Profinet، Modbus RTU/TCP، یا ایتھرنیٹ/IP کے ذریعے مواصلت موٹر کی حیثیت، موجودہ، چلنے کے اوقات، توانائی، اور تشخیص کو پلانٹ DCS یا SCADA میں منتقل کرتی ہے۔ انکلوژر IP42 سے IP55 ہے جس میں پاؤڈر لیپت فنش کے ساتھ جستی سٹیل میں درجہ بندی کی گئی ہے، جو انڈور برقی کمروں اور دھول آلود صنعتی ماحول کے لیے موزوں ہے۔

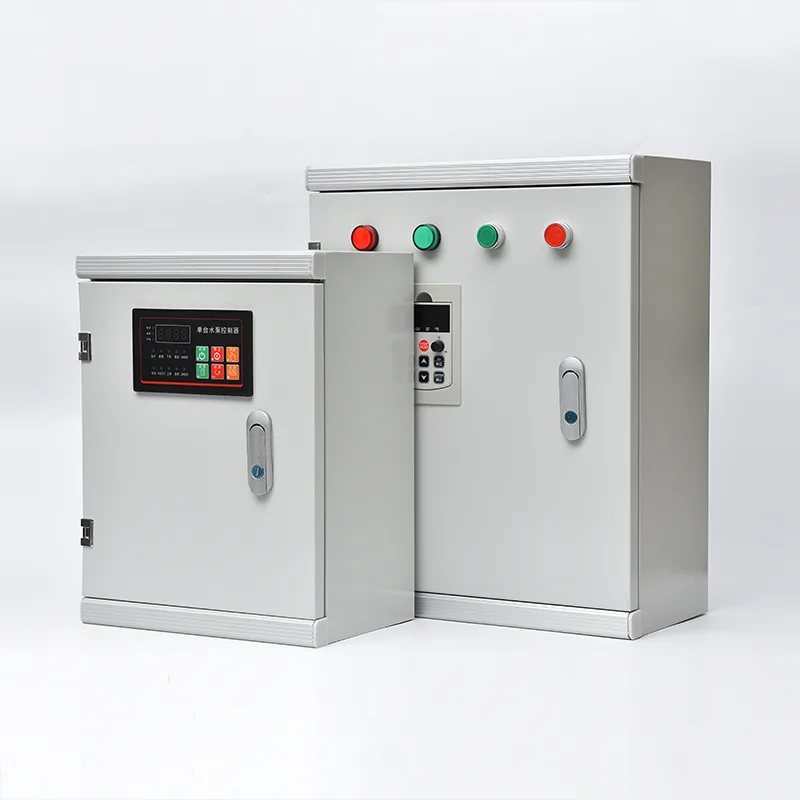

Wherever dozens or hundreds of motors must be reliably powered, protected, and controlled from a central location, the Solar Pump Control System provides the structured, modular backbone for industrial electrical distribution.
Municipal and industrial water treatment facilities operate extensive motor fleets — raw water intake pumps, aeration blowers, clarifier drives, sludge handling, chemical dosing pumps, and high-lift distribution pumps — often numbering over a hundred motors across a single site. A Motor Control Centre consolidates all motor starters and drives into one or more centrally located MCC rooms, with each functional unit dedicated to a specific motor. Standardised drawer-type starter units for pumps and blowers allow a faulty unit to be withdrawn and replaced in minutes, restoring treatment process continuity. Integration with the plant SCADA system via redundant communication networks provides operators with real-time motor status, run hours, and energy consumption on every drive.
Refineries, gas processing plants, and petrochemical complexes operate in hazardous areas with stringent safety requirements. MCC Panels for these environments are typically installed in pressurised or purged electrical rooms away from process areas. موٹر سرکٹس کو اہم گھومنے والے آلات کے لیے انجنیئر کیا گیا ہے - خام تیل کے پمپ، پروڈکٹ ٹرانسفر پمپ، کولنگ واٹر سرکولیشن پمپ، فن فین کولر موٹرز، اور گیس کمپریسرز۔ فارم 3 یا فارم 4 اندرونی علیحدگی ہر موٹر سٹارٹر یونٹ کو مرکزی بس بارز اور ملحقہ یونٹوں سے الگ کرتی ہے، جس سے ایک سٹارٹر میں اندرونی آرک فالٹ کو دوسروں تک پھیلنے سے روکتا ہے۔ Explosion-proof motor protection relays and certified current-limiting fuses ensure safe isolation of motors in classified zones.
تھرمل اور ہائیڈرو پاور سٹیشنز MCCs پر انحصار کرتے ہیں تاکہ نسل کے لیے ضروری معاون موٹر سے چلنے والے نظام کا انتظام کیا جا سکے — بوائلر فیڈ پمپ، کنڈینسر کولنگ واٹر پمپ، جبری ڈرافٹ اور انڈسڈ ڈرافٹ پنکھے، کوئلہ ہینڈلنگ کنویرز، اور فیول آئل پمپ۔ پاور اسٹیشن کے معاون بورڈز میں MCC کی اعلیٰ شارٹ سرکٹ کی درجہ بندی (عام طور پر 65kA سے 100kA) اہم ہے جہاں اسٹیشن کے معاون ٹرانسفارمر سے خرابی کی سطح شدید ہو سکتی ہے۔ خودکار ٹرانسفر سوئچنگ کے ساتھ فالتو آنے والی سپلائی والے حصے پلانٹ کے بلیک سٹارٹ اور یونٹ شٹ ڈاؤن کی اہم بجلی کی ضروریات کو پورا کرتے ہیں۔
Copper, gold, iron ore, and coal processing plants rely on MCCs to control crushers, grinding mills, flotation cells, thickener drives, conveyor systems, and slurry pumps — equipment that frequently starts under heavy load and operates in dusty, wet environments. The MCC enclosure is specified with enhanced dust and moisture protection (IP54/IP55) and often includes internal anti-condensation heaters for installations in unheated processing buildings. Motor protection relays with advanced thermal modelling ensure that large mill and crusher motors are not tripped unnecessarily during process overload conditions.
Continuous process industries such as paper mills and steel rolling mills operate hundreds of motors across long production lines, with motor failure potentially stopping the entire line. MCC Panels in these facilities incorporate withdrawable starter units that permit motor circuit servicing without de-energising the entire MCC section — the unit is simply isolated, withdrawn, and replaced with a spare while the main busbars remain live. Fieldbus communication from each starter unit to the DCS provides detailed motor diagnostics that enable scheduled change-out before unexpected failure.
Airports, convention centres, and large commercial complexes use MCCs to centralise control of all HVAC motor loads — chillers, cooling towers, chilled water pumps, air handling units, and smoke extract fans. Integration with the Building Management System enables duty cycling, night setback, and energy-optimised control across the entire motor fleet from a single control room.
The Motor Control Center Cabinet is a type-tested low-voltage switchgear assembly engineered for safe, modular motor control with a focus on operational uptime, personnel protection, and maintainability.
MCC کو فولڈ اور بولٹڈ جستی سٹیل پروفائلز سے ملٹی سیکشن، فرش اسٹینڈنگ فریم کے طور پر بنایا گیا ہے، جس میں ہر سیکشن عام طور پر 600mm، 800mm، یا 1000mm چوڑا ہوتا ہے۔ مرکزی افقی بس بار ایم سی سی کی پوری لمبائی میں ایک سرشار اوپر یا پیچھے والے کمپارٹمنٹ میں چلتا ہے، جو ٹن چڑھایا ہوا تانبے یا ایلومینیم سے بنا ہوا ہے اور ریٹیڈ مسلسل کرنٹ (400A سے 6300A) کے لیے سائز کا ہے۔ Busbar joints are bolted and torqued with Belleville washers to maintain contact force over thermal cycling. ہر سیکشن میں عمودی بس بار پلگ ان اسپرنگ لوڈڈ رابطوں کے ذریعے انفرادی فنکشنل یونٹس کو پاور تقسیم کرتا ہے، جس سے بس بار اور ہر اسٹارٹر یونٹ کے درمیان وائرڈ کنکشن کی ضرورت ختم ہوتی ہے۔ شارٹ سرکٹ برداشت کرنے والی درجہ بندی — ٹائپ ٹیسٹنگ کے ذریعے تصدیق شدہ — اس بات کو یقینی بناتا ہے کہ بس بار سسٹم اور اس کی معاونت بغیر کسی خرابی یا رابطہ کی علیحدگی کے برقی مقناطیسی قوتوں کو برداشت کر سکتی ہے۔
موٹر سٹارٹر یونٹ فکسڈ (بولٹڈ) یا واپس لینے کے قابل (دراز کی قسم) کنفیگریشن میں دستیاب ہیں۔ Withdrawable units are the standard offering for critical processes, allowing a starter to be electrically isolated, mechanically withdrawn on guide rails, and replaced with a spare within minutes — without de-energising the entire MCC section. Each withdrawable unit contains a moulded-case circuit breaker or fused switch disconnector, a duty-rated contactor, an electronic overload relay, control circuit fusing, and a unit-specific control terminal block. انٹر لاکنگ میکانزم اس بات کو یقینی بناتے ہیں کہ یونٹ کو صرف آف پوزیشن میں ہی نکالا جا سکتا ہے اور بوجھ کے نیچے دوبارہ نہیں ڈالا جا سکتا۔ مکینیکل کوڈنگ ایک درجہ بندی کی اکائی کو مختلف درجہ بندی کے لیے بنائے گئے سلاٹ میں داخل ہونے سے روکتی ہے۔ VFD یا سافٹ اسٹارٹر یونٹس کے لیے، بڑی دیوار کی گہرائی اور بہتر وینٹیلیشن کو دراز کی شکل میں ضم کیا جاتا ہے۔
Every motor circuit is designed for Type 2 co-ordination per IEC 60947-4-1. Under a motor terminal short-circuit fault, the circuit breaker or fuses clear the fault current without damage to the contactor or overload relay beyond light contact welding that is separable without replacement. This is essential for process uptime — a motor short circuit does not require starter replacement. Overload protection uses electronic relays with selectable trip classes (Class 10, 20, 30), phase loss, current unbalance, and earth fault detection. Motor protection relays with Modbus or Profibus interfaces provide the DCS with detailed thermal state data, start inhibit signals, and predictive maintenance alerts.
MCC IEC 61439-1/2 فارم کی درجہ بندی کے مطابق اندرونی کمپارٹمنٹلائزیشن کی بڑھتی ہوئی سطحوں کے ساتھ دستیاب ہے:
● Form 2 : functional units separated from busbars, but terminals may share the same compartment as the unit
● فارم 3: تمام فنکشنل یونٹس ایک دوسرے سے اور بس بارز سے الگ۔ ٹرمینلز بس بار سے الگ ہیں لیکن ضروری نہیں کہ ایک دوسرے سے۔ یہ صنعتی پلانٹس کے لیے معیاری تصریح ہے۔
● Form 4 : complete separation of busbars, functional units, and terminals — each in its own compartment. This is specified for high-criticality applications in oil and gas or other hazardous industries.
اندرونی آرک فالٹ کنٹینمنٹ کو آرک انرجی کو آپریٹر سے دور انکلوژر کے اوپری حصے پر پریشر ریلیف وینٹ کے ذریعے ری ڈائریکٹ کرنے کے لیے ڈیزائن کیا گیا ہے، جہاں پر IEC 61641 کے مطابق اندرونی آرک حالات کے تحت ٹیسٹ کیا جاتا ہے۔ Shutters on busbar connections automatically close as a withdrawable unit is removed, preventing accidental contact with live busbars.
A dedicated control compartment within each starter unit or above the functional units houses PLC remote I/O, communication gateways, interposing relays, and marshalling terminals. Motor run, stop, fault, and status feedback are transmitted to the DCS via fieldbus (Profibus DP, Profinet, Modbus RTU/TCP, Ethernet/IP, DeviceNet). Intelligent motor management relays in each unit continuously measure motor current, voltage, power, energy, and phase balance, transmitting this data to the plant's asset management or predictive maintenance platform. This enables operators to identify degrading motor conditions — increasing bearing friction, impeller wear, or winding deterioration — before they cause an unplanned trip.
معیاری MCC انکلوژر 2.0mm جستی سٹیل شیٹ سے بنا ہوا ہے جس میں پاؤڈر کوٹڈ فنش ہے، جس سے اندرونی برقی کمروں کے لیے موزوں IP42 تحفظ حاصل ہوتا ہے۔ دھول بھرے صنعتی ماحول کے لیے — بارودی سرنگیں، سیمنٹ پلانٹس، لکڑی کی پروسیسنگ — فلٹر شدہ وینٹیلیشن کے ساتھ IP54 یا IP55 انکلوژرز یا ہوا سے ہوا کے ہیٹ ایکسچینجرز اندرونی ٹھنڈک کا انتظام کرتے ہیں جبکہ ہوا سے پیدا ہونے والے ذرات کو چھوڑ کر۔ بیرونی تنصیبات کے لیے، IP65 انکلوژرز جن میں تھرموسٹیٹیکل کنٹرولڈ اینٹی کنڈینسیشن ہیٹر، بارش کینوپیز، اور سٹینلیس سٹیل ہارڈ ویئر دستیاب ہیں۔ اشنکٹبندیی ماحول میں، روایتی طور پر لیپت شدہ PCBs اور مہر بند کنیکٹر نمی کی حوصلہ افزائی سے باخبر رہنے کو روکتے ہیں۔
Every MCC Panel undergoes a defined factory acceptance test programme: busbar continuity and insulation resistance measurement; primary and secondary injection testing of protection relays; contactor, starter, and interlock functional simulation; withdrawable unit insertion and withdrawal testing; and communication network verification. A full FAT report is delivered with each MCC, together with single-line diagrams, layout drawings, and operation manuals. The MCC is designed, manufactured, and tested to IEC 61439-1/2, with CE marking and optional UL, UKCA, or other regional certifications.
فیکٹری انجنیئرڈ MCC پینل سلوشن کو تمام ضروریات کو پورا کرنے کی اس کی ثابت صلاحیت کے لیے منتخب کیا گیا تھا:
● Standardised withdrawable starter units (up to 250A) allowed rapid replacement of any motor starter without de-energising the entire MCC section
● Type 2 co-ordinated motor protection ensured that motor short-circuit faults would be cleared without starter component damage
● The 65kA-rated busbar system with arc-fault containment and Form 3 internal segregation provided the required safety level
● ہر سٹارٹر یونٹ میں Profibus DP کمیونیکیشن کے ساتھ ذہین موٹر مینجمنٹ ریلے SCADA کو ریئل ٹائم موٹر ڈیٹا منتقل کرتا ہے — کرنٹ، پاور، چلانے کے اوقات، آغاز کی تعداد، استعمال شدہ تھرمل صلاحیت، اور توانائی کی کھپت — پیشین گوئی کی دیکھ بھال کے شیڈولنگ کو فعال کرنا
● ملٹی سیکشن لائن اپ انٹیگریٹڈ ایئر سرکٹ بریکر انکمرز، ایریشن بلورز کے لیے VFD سیکشنز، بڑے پمپوں کے لیے نرم اسٹارٹر سیکشنز، اور عام موٹر لوڈز کے لیے معیاری واپس لینے کے قابل اسٹارٹر سیکشنز - یہ سب ایک عام بس بار سسٹم کے اندر ہے۔
Q1: What is the difference between an Solar Pump Control System and a standard distribution board?
A distribution board primarily distributes power to final circuits with fuses or circuit breakers but does not typically integrate motor starting or control. A Motor Control Centre combines motor starters (contactors, overloads, and drives), motor protection, and control intelligence in a single structured assembly — each functional unit is designed specifically for a motor load, not just a generic circuit. MCCs also include withdrawable unit capability, busbar segregation, and comprehensive motor management communication features not found in distribution boards.
Q2: How many motors can one Solar Pump Control System accommodate?
نمبر سیکشن کی گنتی اور یونٹ کے سائز پر منحصر ہے۔ ایک عمودی حصے میں عام طور پر 4 سے 12 موٹر سٹارٹر یونٹس ان کی پاور ریٹنگ پر منحصر ہوتے ہیں۔ ایک کثیر سیکشن MCC لائن اپ 50، 100، یا اس سے زیادہ موٹرز کو ایڈجسٹ کر سکتا ہے۔ ہمارے ایپلیکیشن انجینئرز آپ کی موٹر لسٹ اور سائٹ کی رکاوٹوں کی بنیاد پر ترتیب کو بہتر بنائیں گے۔
Q3: فکسڈ یونٹس کے مقابلے میں نکالنے کے قابل یونٹس کا کیا فائدہ ہے؟
Withdrawable (drawer-type) units allow a faulty starter to be isolated, physically withdrawn from the MCC, and replaced with a spare — all within minutes and without de-energising the entire MCC section. The main busbars remain live and other motor circuits continue operating. This is critical for continuous process industries where unplanned downtime on one motor must not cascade. Fixed units are lower cost but require the MCC section to be de-energised for starter replacement.
Q4: فارم 2، فارم 3، اور فارم 4 کی علیحدگی کا کیا مطلب ہے؟
These refer to the degree of internal compartmentalisation per IEC 61439-1/2. Form 2 separates functional units from busbars. Form 3 adds separation between individual functional units. Form 4 additionally separates terminals from each other and from other functional units. Higher forms provide greater safety during maintenance and contain arc faults more effectively, but cost more. We will recommend the appropriate form based on your operational and maintenance philosophy.
Q5: مجھے اپنے MCC کے لیے کس شارٹ سرکٹ کی درجہ بندی کی ضرورت ہے؟
This is determined by the prospective fault current at the point where the MCC connects, which depends on the upstream transformer kVA rating, impedance, and cable impedance. Typical industrial installations require 50kA or 65kA at 400V. Power station and large process plant auxiliary boards may require 80kA or 100kA. We will analyse your system data and specify the correct rating.
Q6: How does the MCC communicate with our DCS or SCADA system?
Each motor starter unit or group of units includes a communication interface — typically Profibus DP, Profinet, Modbus RTU/TCP, or Ethernet/IP — that connects to your plant control network. Motor status (running, stopped, tripped), current, energy, and diagnostic data are transmitted continuously. The DCS can remotely start/stop motors and receive alarm notification.
Q7: Can the MCC be extended in the future?
جی ہاں MCC لائن اپ کے دونوں سرے پر توسیع پذیری کے لیے ڈیزائن کیا گیا ہے۔ اگر مستقبل میں موٹر میں اضافے کا منصوبہ بنایا گیا ہو تو ہم ابتدائی ترتیب میں فالتو عمودی حصے یا اضافی یونٹ سلاٹ شامل کرنے کی تجویز کرتے ہیں۔ Extending an existing MCC requires matching the original busbar rating and design, so retaining the original manufacturer is important for compatibility.
Q8: MCC پینل کو کس دیکھ بھال کی ضرورت ہے؟
Recommended maintenance includes: annual thermal imaging survey of busbar joints and termination points; واپس لینے کے قابل یونٹ انٹرلاک اور شٹر میکانزم کی فعال جانچ؛ verification of protection relay settings and trip functions; وینٹیلیشن فلٹرز کی صفائی؛ اور دروازے کی مہروں اور گسکیٹ کا معائنہ۔ A detailed maintenance schedule is provided in the operation manual.
